MB、MBN无级变速机配单级摆线减速机外形尺寸

详细介绍：

发布时间：2006/10/30 9:53:10

MB、MBN无级变速器配单级摆线减速器外形尺寸

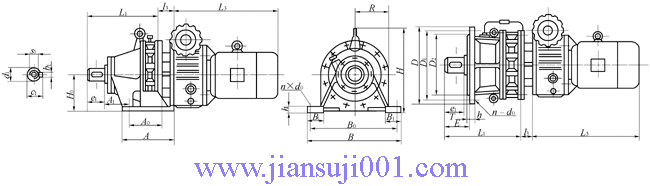

（MB）MBN无级变速器配单级摆线减速器外形尺寸

（MB）MBN无级变速器配单级摆线减速器外形及安装尺寸（mm）

机型号	中心高	安装尺寸					安装尺寸						输出轴					外型尺寸
机型号	H₀	A₁	A₀	B₀	n	d₀	D₁	D₂	E	T	n	d₀	d₁	b₁	c₁	e₁	s₁	A	h	B	H	B₁	D	L₁	l₃	L₃
X2	100	67	90	180	4	12	160	130	42	3	6	10	25	8	28	34	M8	120	15	210	175	45	180	159	查所配无级变速器
X3	140	96	100	250		15	200	170	50	4		11	35	10	38	55		150	20	290	240	55	230	192
X4	150	95	145	290			230	200	78				45	14	48.5	74		195	22	330	275	65	260	240
X5	160	115	150	370			310	270	91				55	16	59	91	M12	260	25	410	356	75	340	310
