一、概述
圆弧圆柱蜗杆减速器采用单级蜗杆减速传动,符合国家标准GB9147-88,此标准达国际八十年代水平。全系列共包括三种型号,16种中心距,12种速比。输入功率范围在0.39~189KW之间,输出扭矩在107~13500N.m之间。
圆弧圆柱蜗杆减速器具有承载能力大、传动效率高、使用可靠、寿命长等优点,可适用于冶金、矿山、起重、运输、化工、建筑等各种行业机械设备的减速传动。
减速器的蜗杆轴可正、反两个方向运转,输入转速不超过1500r/min,工作环境温度为-40~+40℃,当工作环境温度低于0℃时,起动前润滑油必须加热到0℃以上;当工作环境温度高于40℃时,必须采取冷却措施。
二、型号、中心距、传动比、标记示例、主要尺寸
1、型号
本系列减速器包括以下三种型号:
CWU—蜗杆在蜗轮之下的圆弧圆柱蜗杆减速器;
CWS—蜗杆在蜗轮之侧的圆弧圆柱蜗杆减速器;
CWO—蜗杆在蜗轮之上的圆弧圆柱蜗杆减速器。
2、中心距(见下表)
型号 |
代号 | ||||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 | ||
CWU |
第一系列 |
63 |
80 |
100 |
125 |
— |
160 |
— |
200 |
— |
250 |
— |
315 |
— |
400 |
— |
500 |
第二系列 |
— |
— |
— |
— |
(140) |
— |
(180) |
— |
(225) |
— |
280 |
— |
355 |
— |
450 |
— | |
CWS |
第一系列 |
63 |
80 |
100 |
125 |
— |
160 |
— |
200 |
— |
250 |
— |
315 |
— |
400 |
— |
500 |
第二系列 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
280 |
— |
355 |
— |
450 |
— | |
CWO |
第一系列 |
63 |
80 |
100 |
125 |
— |
160 |
— |
200 |
— |
250 |
— |
— |
— |
— |
— |
— |
第二系列 |
— |
— |
— |
— |
(140) |
— |
(180) |
— |
(225) |
— |
— |
— |
— |
— |
— |
— |
注:优先选用第一系列,表中第二系列中加括号的中心距仅提出型式尺寸,图纸根据用户需要,另行设计。
3、减速器的公称传动比i和传动比代号
传动比代号 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
i |
5 |
6.3 |
8 |
10 |
12.5 |
16 |
20 |
25 |
31.5 |
40 |
50 |
63 |

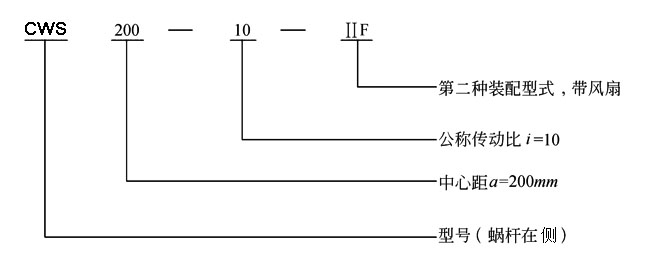

4、减速器标记示例

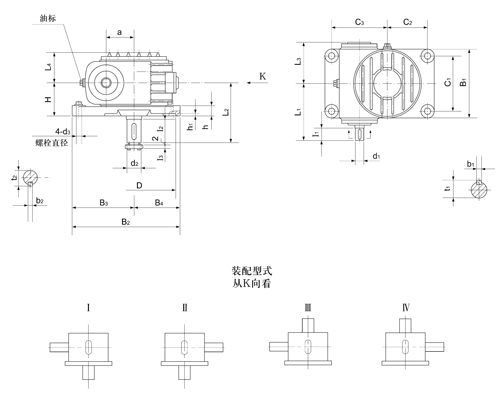

5、CWS63-100安装尺寸
型号 |
a |
B1 |
B2 |
B3 |
B4 |
C1 |
C2 |
C3 |
D |
h |
h1 |
i≤12.5 | ||||
d1 |
I1 |
b1 |
t1 |
L1 | ||||||||||||
CWS63 |
63 |
155 |
245 |
140 |
105 |
125 |
90 |
125 |
190 |
23 |
5 |
19 |
28 |
6 |
21.5 |
128 |
CWS80 |
80 |
180 |
270 |
160 |
110 |
150 |
95 |
145 |
210 |
23 |
5 |
24 |
36 |
8 |
27 |
151 |
CWS100 |
100 |
220 |
325 |
200 |
125 |
190 |
110 |
185 |
240 |
23 |
5 |
28 |
42 |
8 |
31 |
182 |
型号 |
i≥16 |
d2 |
I2 |
b2 |
t2 |
L2 |
L3 |
L4 |
H |
d3 |
重量
(不包括油重) | ||||
d1 |
I1 |
b1 |
t1 |
L1 | |||||||||||
CWS63 |
19 |
28 |
6 |
21.5 |
128 |
32 |
58 |
10 |
35 |
135 |
97 |
70 |
75 |
M12 |
19 |
CWS80 |
24 |
36 |
8 |
27 |
151 |
38 |
58 |
10 |
41 |
143 |
110 |
81 |
80 |
M12 |
28 |
CWS100 |
24 |
36 |
8 |
27 |
176 |
42 |
82 |
12 |
45 |
182 |
130 |
95 |
95 |
M12 |
42.5 |

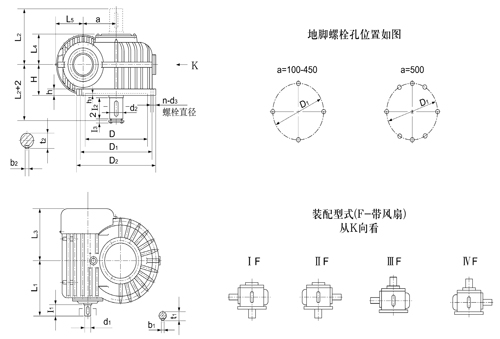

型号 |
a |
D |
D1 |
D2 |
L2 |
L4 |
L5 |
H |
H |
h1 |
i≤12.5 | ||||
d1 |
I1 |
b1 |
t1 |
L1 | |||||||||||
CWS125 |
125 |
230 |
280 |
320 |
222 |
134 |
125 |
32 |
132 |
8 |
32 |
58 |
10 |
35 |
218 |
CWS160 |
160 |
300 |
360 |
400 |
270 |
157 |
148 |
32 |
160 |
8 |
42 |
82 |
12 |
45 |
277 |
CWS200 |
200 |
370 |
435 |
480 |
325 |
181 |
180 |
38 |
190 |
8 |
48 |
82 |
14 |
51.5 |
324 |
CWS250 |
250 |
470 |
540 |
600 |
385 |
210 |
210 |
45 |
212 |
8 |
55 |
82 |
16 |
59 |
380 |
CWS315 |
315 |
605 |
700 |
760 |
420 |
242 |
235 |
50 |
250 |
10 |
65 |
105 |
18 |
69 |
470 |
CWS400 |
400 |
765 |
875 |
950 |
490 |
278 |
247 |
60 |
265 |
10 |
75 |
105 |
20 |
79.5 |
545 |
CWS500 |
500 |
1000 |
1100 |
1180 |
640 |
347 |
300 |
75 |
375 |
10 |
90 |
130 |
25 |
95 |
680 |
型号 |
i≥16 |
d2 |
I2 |
b2 |
t2 |
L3 |
I3 |
地脚螺栓孔尺寸 |
重量
(不包括
油重) | |||||
d1 |
I1 |
b1 |
t1 |
L1 |
d3 |
n | ||||||||
CWS125 |
28 |
42 |
8 |
31 |
202 |
55 |
82 |
16 |
59 |
202 |
14 |
M12 |
4 |
91 |
CWS160 |
32 |
58 |
10 |
35 |
253 |
65 |
105 |
18 |
69 |
245 |
15 |
M16 |
4 |
150 |
CWS200 |
38 |
58 |
10 |
41 |
300 |
80 |
130 |
22 |
85 |
295 |
15 |
M16 |
4 |
275 |
CWS250 |
42 |
82 |
12 |
45 |
380 |
100 |
165 |
28 |
106 |
385 |
16.5 |
M20 |
4 |
396 |
CWS315 |
48 |
82 |
14 |
51.5 |
447 |
120 |
165 |
32 |
127 |
420 |
17 |
M24 |
4 |
768 |
CWS400 |
60 |
105 |
18 |
64 |
545 |
150 |
200 |
36 |
158 |
515 |
24 |
M30 |
4 |
1210 |
CWS500 |
70 |
105 |
20 |
74.5 |
655 |
190 |
280 |
45 |
200 |
640 |
24 |
M30 |
6 |
2340 |
