本机架适用于与LC型、DC型立式齿轮减速机联接。分J-A和J-B型两种。该系列已渐被CD130B-86与 HG521566、21567-95标准代替。
    J-A型：用于立式减速机的出轴为Ⅰ型，配JQ型夹壳联轴器(HG5-213-65)。该机架不带支承,适用于搅拌器传来的轴向力不大时使用。
    J-B型：用于立式减速机的出轴为Ⅱ型，联轴器型式为HL型或GT型联轴器。该机架带中间支承，适用于搅拌器传来的轴向较大时使用，当选用HL型联轴器时，搅拌轴必须在反应器内或填料箱中设有支承若选用夹壳型轴头，为民避免超定位，建议选用JQW型无悬吊环的夹壳联轴器。

型号标定方法及示例

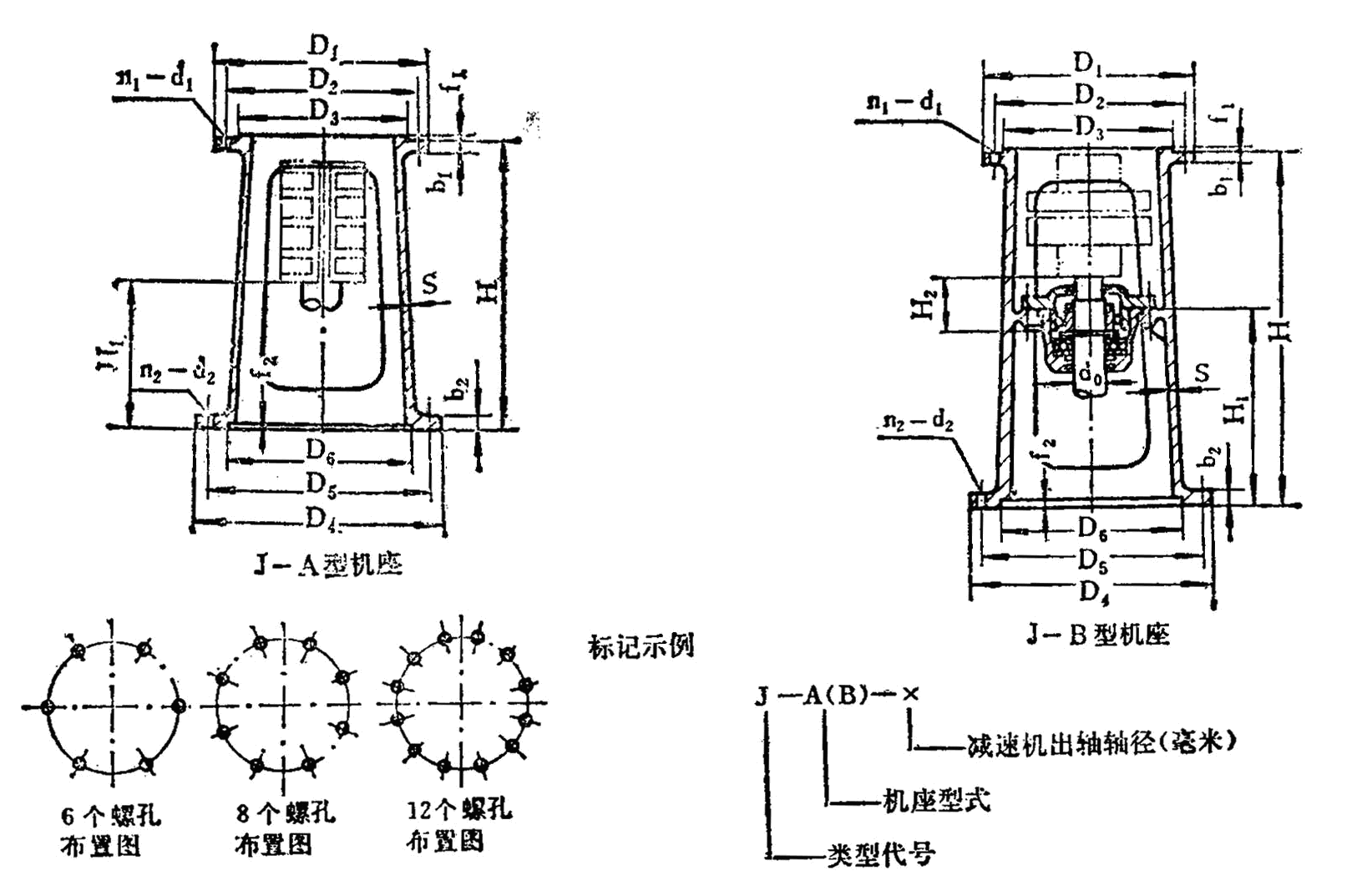

J-A-30、J-B-30、J-A-40、J-B-40、J-A-50、J-B-50、J-A-65、J-B-65、J-A-80、J-B-80、J-A-95、J-B-95、J-A-110、J-B-110、型机架外形及尺寸

J-A、J-B型机架外形及尺寸

  机座材料：HT20-40

  例1：机座J-A-30 HG5-743-78-附2AⅠ，表示减速机出轴轴径为30毫米的不带中间支承的A型机型。

  例2：机座J-B-50 HG5-743-78-附2BⅢ，表示减速机出轴轴径为50毫米的带中间支承的B型机型。



机座型号	减速机 轴径 d	外形尺寸（毫米）																			重量 （公斤）
		D1	D2	D3	D4	D5	D6	H	H1	H2	d0	b1	b2	f1	f2	n1	d1	n2	d2	s
J-A-30 J-B-30	30	260	230	200	315	285	240	340 435	190 255	- 66	- 40	16	16	4	6	6	14	6	14	8	16.1 26.18
J-A-40 J-B-40	40	290	260	230	355	320	260	390 485	208 275	- 80	- 50	16	18	4	6	6	14	6	18	10	24 39.46
J-A-50 J-B-50	50	340	305	270	395	360	290	460 565	248 315	- 85	- 60	18	20	5	6	8	18	8	18	10	33.1 53.30
J-A-65 J-B-65	65	400	360	320	435	400	325	540 660	260 345	- 95	- 75	22	22	5	6	8	18	8	18	12	50.5 82.66
J-A-80 J-B-80	80	460	410	360	485	450	370	620 730	310 350	- 95	- 90	22	24	6	8	8	18	12	18	12	66.1 99.72
J-A-95 J-B-95	95	520	470	420	550	510	420	700 840	340 395	- 107	- 110	24	28	6	8	12	23	12	23	12	83.6 139.98
J-A-110 J-B-110	110	570	520	475	605	565	460	800 940	380 435	- 111	- 130	24	30	8	8	12	23	12	23	14	118 194.54
