带制动轮弹性柱销齿式联轴器

减速机信息网

公司名称：泊头市美晨机械有限公司
产品价格：100元/台
最小起订：1台起订
发布日期：2012年5月28日
所在地：河北沧州

浏览公司电子样本

进入企业商铺

联系方式 | CONTACT

泊头市美晨机械有限公司

联系人:张振(先生)
电话:(0317)8310667
手机:15931747884
传真:(0317)8194995
地址:泊头市工业区内6号车间
邮编:062150

详细信息

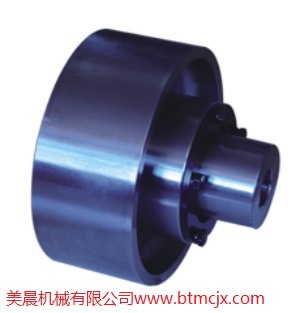

LZZ型(原ZLL型)-带制动轮弹性柱销齿式联轴器(GB5015-2003)
弹性柱销齿式联轴器具有一定补偿两轴相对偏移的性能，适用于中等和较大功率传动，不适用于对减振有一定要求和噪声需要严加控制的工作部位。
　 弹性柱销齿式联轴器是利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接，该联轴器具有以下特点：（1）带制动轮弹性柱销齿式联轴器尼龙柱销为自润材料，不需润滑，不仅节省润滑油，而且净化工作环境。（2）带制动轮弹性柱销齿式联轴器与齿式联轴器相比，结构简单，组成零件较少，制造较方便，不用齿轮加工机床。（3）带制动轮弹性柱销齿式联轴器维修方便，寿命较长，拆下档板即可更换尼龙柱销。（4）带制动轮弹性柱销齿式联轴器传递转矩大，在相同转矩时回转直径大多数比齿式联轴器小，体积小，质量轻，可部分代替齿式联轴器。

型号	公称扭矩 Tn(N.m)	许用转速 [n]r/min	轴孔直径		轴孔配合长度		D0	D	B	S	转动惯量 Kg.m2	质量m Kg
					Y型	J1型
			d1	d2	L	L1
LZZ1	250	4000	16 18 19	16 18 19	42	30	160	98	68	3.5	0.022	7
			20 22 24	20 22 24	52	38
			25 28	25 28	62	44
			30 32 35 38	30 32	82	60
LZZ2	630	3800	25 28	25 28	62	44	200	124	85	5	0.063	12.6
			30 32 35 38	30 32 35 38	82	60
			40 42 45 48	40 42	112	84
LZZ3	1600	3000	40 42 45 48 50 55 56	40 42 45 48 50 55 56	112	84	250	166	105	5	0.24	30.4
			60 63 65 70	60	142	107
LZZ4	4000	2400	50 55 56	50 55 56	112	84	315	214	132	5	0.65	52.4
			60 63 65 70 71 75	60 63 65 70 71 75	142	107
			80 85 90	80	172	132
LZZ5	6300	1900	60 63 65	60 63 65	142	107	400	240	168	7	1.63	81.3
			70 71 75	70 71 75
			80 85 90 95	80 85 90 95	172	132
LZZ6	10000	1500	70 71 75	70 71 75	142	107	500	280	210	7	4.4	139.8
			80 85 90 95	80 85 90 95	172	132
			100 110 120	100 110 120	212	167
LZZ7	16000	1200	80 85 90 95	80 85 90 95	172	132	630	330	265	9	12.8	257
			100 110 120 125	100 110 120 125	212	167
			130	130	252	202
LZZ8	25000	1050	90 95	90 95	172	132	710	370	298	9	20.9	331
			100 110 120 125	100 110 120 125	212	167
			130 140 150	130 140 150	252	202
			160 170 180		302	242
LZZ9	31500	950	100 110 120 125	100 110 120 125	212	167	800	384	335	11	33.5	424
			130 140 150	130 140 150	252	202
			160 170	160 170	302	242

以上是LZZ型带制动轮弹性柱销齿式联轴器的详细信息，如果您对此弹性柱销齿式联轴器的价格、厂家、型号、图片有什么疑问，请联系我们获取此联轴器的最新信息。
