HCZZY-20型 双向精密自准直仪（20m）

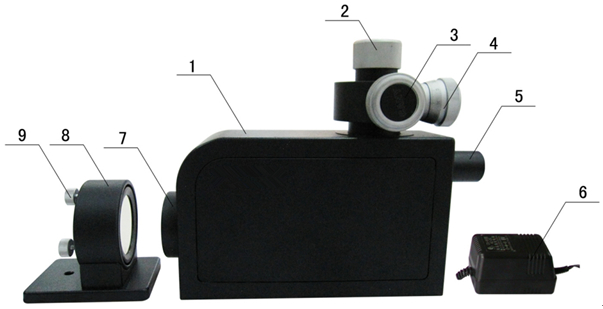

1、仪器主机 2、二维测微仪 3、目镜组 4、测微轮毂 5、可卸式照明灯头
6、变压器 7、望远物镜 8、可调式反射镜 9、调节螺钉
设备概述：
HCZZY-20型 双向精密自准直仪（20m）是一种高精度测角用的精密光学仪器。它广泛用于测量导轨的直线性、精密平板的平面度、基面之间的垂直度和平行度、精密轴系的晃动误差等；同时还可以来测量各种棱镜的角度差和平镜的平行差以及测量检验各种棱镜、平镜与装配基准面之间的角度误差。该仪器主要用于小角度的精密测量，如多面棱体的检定。也可测量高精度导轨等精密零件的直线性、平行性、垂直性及相对位置。在精密测量和仪器检定中还可作非接触式定位，又可作自动测量。该仪器具有安装、使用方便等特点，是精密机械、仪器制造及有关科研、计量部门必不可少的检测仪器。
设备用途：
该仪器是一种应用光学自准直成象测微原理的高精度测角仪器，它利用光学自准直法，把角度量变成线值量，由微型线位移光栅传感器测出线值变化量，间接地把角度变化量测出来。它广泛用于小角度的精密测量。如：配合多面棱体用来检验各种分度圆（多点分度台、光学分度台、转台、测角仪等）的分度误差；测量导轨的直线度、精密平板的平面度、基面之间的垂直度和平行度、精密轴系的晃动误差等；同时还可以用来测量各种棱镜的角度差和平镜的平行差以及测量检验各种棱镜、平镜与装配基准面之间的角度误差。因此该仪器可以在机械制造业、精密仪器制造业、计量室、光学实验室、光学冷加工车间及光学仪器的装配、调整、检验等多方面广泛得到应用。可广泛应用于各级计量单位、研究所、大学试验室、及大厂计量室和车间加工现场，对机床、仪器的精密导轨和精密平板作运动直线轴和平直度测量，以角度仪器和器具的角值精度测定。
使用环境：
1．环境要求：
本仪器为精密计量仪器，测量精度直接与环境条件有关，为此使用本仪器应在环境整洁、离震源较远、恒温达20℃±1℃的工作环境内进行，当加工现场测量时，也适当注意上述要求。
2．操作注意事项：
仪器使用前应用软性纱布和航空汽油将基面的防绣油脂清擦干净。
仪器的二维测微器，供用户在观察时使用。
测微鼓轮系由精密螺杆付组成，使用时，切勿旋转过快，或用力过猛，以防精密螺杆精度走失及定位失灵。
技术指标：
1. 测量距离：0-20m
2. 测量范围：角值±5′
3. 测量精度：[1.5%](100")
4. 分格值：角值0.5″/格
5. 基面尺寸：100×100mm（大反光镜底板）
6. 反射镜底板；250×100
7. 输入电源：220-6V（LED）
8. 主机外形及尺寸：250×100×145mm
9. 主机重量：16KG
标准配置：
|
序号 |
名称 |
数量 |
|
1 |
主机 |
1台 |
|
2 |
可调式反射镜 |
1只 |
|
3 |
变压器 |
1只 |
|
4 |
仪器箱 |
1只 |
|
5 |
灯泡 |
1只 |
|
6 |
电源线 |
1根 |
|
7 |
随机文件 |
1套 |
选配附件：
1、带磁性座的反射镜
2、光学直角器
3、光学取景器
4、激光找准器
注意事项：
(1)仪器及被测量零件应放在较稳定的工作台上。工作环境应力求温度恒定，做测件与仪器中间不得有抖动的气流，如通风口、暖气片、电烙铁、台灯、人体温度等，应尽量避免其影响。
(2)观察表而镀反射膜的反射镜自准像应选择小功率灯泡，观察表面未镀反射膜的光学零件(如平行平板、棱镜等)的自准像则应选择功率大的灯泡，该仪器可使用6v5w以下的小灯泡。
(3)在可能的情况下每一个自准像多次瞄准所读取的读数取平均值计算可降低瞄准误差，提高仪器精度。一般取3～5次。
维护保养：
1.该仪器系精密光学仪器，应该由专人保管。使用者应了解仪器的原理、性能及使用方法。使用存放应十分小心，防止碰撞及振动。应保持工作环境的消洁及温度稳定。
2.仪器出厂时各部份均保证了良好的性能，除可调部份一般不能随意拆开调整。如发生故障应由有经验的人检修或送回制造厂家检修。
3.镜头及目镜的外露玻璃部分切忌手摸，应尽量少擦。如有灰尘可用软毛刷轻轻扫掉。如有印迹可用脱脂棉或镜头纸蘸少量的酒精乙醚的混合物歧丙酮等进行擦拭。
4.镜管及其它外露表面可用溶剂汽油清擦干净。仪器使用后应盖上护盖，若长时间不用应装入箱内并放平于干燥、温度适当之处进行保管。
