HC012-JB-6C型 微机控制高精度台式表面粗糙度测量仪
设备概述：
本仪器是评定零件表面质量的台式粗糙度仪。可对多种零件表面的粗糙度进行测量，包括平面、斜面、外圆柱面，内孔表面，深槽表面及轴承滚道等，实现了表面粗糙度的多功能精密测量。
本仪器系我司贯彻GB/T 6062-2002(eqv ISO3274:1996)标准生产的。经过几年批量生产改进提高、性能稳定、故障率低。本仪器是80年代设计的用于计量室及生产现场对工作表面粗糙度进行高精度的测量，该仪器可对零件平面、轴向母线表面的粗糙度进行测试，依据GB1031-83及ISO,DIN等标准设计，可达到同类产品的水平。
本仪器是一种高精度触针式表面粗糙度测量仪器，该仪器可对平面，斜面，外圆柱面，内孔表面，深槽表面，圆弧面和球面等各种零件表面的粗糙度进行测试，并实现表面粗糙度的形状、轮廓的波峰波谷等参数测量，还能测量工件的TP台阶。仪器使用方便，测量精度高重复性稳定。
本机采用电感式探头，测量误差小，重复性好，钻石触针经久耐用，配置16位单片微处理器，智能化程度高，使用特别方便，能迅速读出Ra,Ry,Rz等参数，并可根据需要打印出全部测试数据及轮廓图形，LCD能显示测量过程中的触针位置，避免人为造成的误差。
本机配有电脑及专用测量软件，运用先进的无噪声机械定位装置，可选定被测零件的不同位置，设定各种测量长度进行自动测量，评定段内采样数据达4000个点。所有的测量数据和曲线可在屏幕显示或打印输出，所以在汽车配套行业、机械加工、精密刀具模具、科研单位、大专院校等各大行业中广泛使用。
本机符合国家标准GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及国际标准ISO5436, ISO11562,ISO4287的要求。
性能特点：
l 仪器按划GB/T 6062-2002(eqv ISO3274:1996)标准每评定段水平取样达1600点，共9600点，最小间距0.5μm, 16bit的分辨率使有效灵敏度高达0.001μm。
l 天然钻石触针无导头式640μm线性范围新型粗糙度传感器，测力小符合标准、数据重复性好。可按用户需要提 供特种测量配件。
l 除提供Ra，Rz，Rt，Rp，Rpm等20余种参数外，还能提供内燃机专用Rmr曲线参数。评估磨 损的Rk系列、R参数
l 本机有高斯滤波器及2CR滤波器可供选择，并带有曲线修正软件，能测量曲面上的粗糙度。
l 本机在Win操作系统下界面十分友好稳定。测量软件符合粗糙度定义，可自动校正精度、确保仪器在线保持高精度的工作状态；使用简单方便，能在计算机内贮存测量结果、数据、图形；编辑统计平均值等测量数据，便于网络传输。
l 全面执行国标GB/T 6020-2002，按 JJF 1105—2003国家计量校正规范中最高指标出厂
l 评定长度采样达9600点 采样间距（0.5 μm）采用无导头宽范围（800μm）高线性（2%）的传感器，信噪比得到了极大的提高；
l 性能国内领先，应用高斯滤波器， 测量数据精确，能与进口高档仪器进行比较
l 创新的软件、优化的硬件设汁、达到功能齐全 性能稳定高性价比、低功耗、低故障率、造就低使用成本
l 采用了新USB接口数据采集卡,使终端数据显示更灵活、精确，干扰更小；
l 采用了最新实时数据采集程序，可同步显示表面轮廓数据；
l 增设波纹度W参数测量，测量界面上同步统计多次数据；
l 数据采集器采用3mm全不锈钢外壳，稳定性更佳、使用寿命更长；
l 电脑全程控制立柱自动升降，测量过程更加自动化；
技术指标：
l 执行标准：按JJF1105-2003触针式表面粗糙测量仪校准规范最高档；
l 测量参数：Ra、Rz、(Rmax、Ry)、Rt、Rp、Rpm、Rz(jis)、Rv、R3z、Rsm、Rsk、Rk、Rc、Rpk、Rvk、Mr1、Mr2、Wa、Wt……
l 最大测量长度：25mm；50mm
l 直线度测量精度：0.4μm
l 滤波器：高斯(Gaussian)滤波器（ISO11562:1996），2RC滤波器
l 截止波长：0.25，0.8，2.5
l 测量重复性：3%
l 相对示值误差：±5%
l 示值稳定性：3%
l 测量长度：λc╳3、4、5、6、7（1.0-17.5mm）
l 测量范围：800μm
l 分辨率：0.001μm
l 测量速度：0.1mm/s，0.32mm/s，0.5mm/s
l 返回速度（自动）：1mm/s
l 传感器针尖：R=2μm钻石（测量力1mN）；R=5μm钻石(测量力4mN）
注：本机可选测 波纹度参数
标准配置：
1 主机
2 驱动器；
3 无导头粗糙度传感器；
4 大理石电动升降立柱；
5 X-Y精密工作台；
6 粗糙度及轮廓仪专用软件HONC Profile Application V2.0；
7 工控专用USB-16位A/D数据采集卡PCI（经改制）；
8 多刻线样板(附国家计量院检测证书)；

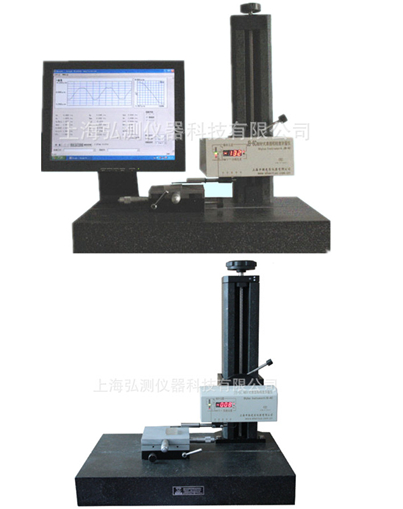

实物照片：
客户名录：
已使用本机的汽车行业单位有:
上海汇众、上海乾通、萨克斯、宝钢集团、格尔、上海GKN、南京马勒Mahle、上海质量监督检测所、、、
