HC-1秒型 精密测微自准直仪 平面度 直线度 平行度【上海弘测】
  • 公司名称:coname
  • 产品价格:cp_jg/台
  • 最小起订:cp_dw台起订
  • 发布日期:2015/7/7 10:11:42
  • 所 在 地:上海上海
联系方式 | CONTACT

coname

  • 联系人:smt_colxr(xinbie)
  • 电 话:(telqh)tel
  • 手 机:smt_mobile
  • 传 真:(smt_cofaxq)smt_cofax
  • 地 址:smt_coaddress
  • 邮 编:smt_coyb
      详细信息

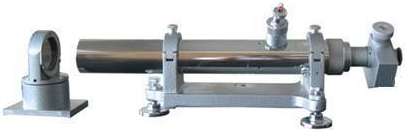

HC-1秒型 精密测微自准直仪

设备概述:
HC-1D/S秒型 精密测微自准直仪分单向(HC-1D)和双向(HC-1S),该仪器是一种高精度测角用的精密光学仪器。它广泛用于测量导轨的直线性、精密平板的平面度、基面之间的垂直度和平行度、精密轴系的晃动误差等;同时还可以来测量各种棱镜的角度差和平镜的平行差以及测量检验各种棱镜、平镜与装配基准面之间的角度误差。

设备用途:
该仪器是一种应用光学自准直成象测微原理的高精度测角仪器,它利用光学自准直法,把角度量变成线值量,由微型线位移光栅传感器测出线值变化量,间接地把角度变化量测出来。它广泛用于小角度的精密测量。如:配合多面棱体用来检验各种分度圆(多点分度台、光学分度台、转台、测角仪等)的分度误差;测量导轨的直线度、精密平板的平面度、基面之间的垂直度和平行度、精密轴系的晃动误差等;同时还可以用来测量各种棱镜的角度差和平镜的平行差以及测量检验各种棱镜、平镜与装配基准面之间的角度误差。因此该仪器可以在机械制造业、精密仪器制造业、计量室、光学实验室、光学冷加工车间及光学仪器的装配、调整、检验等多方面广泛得到应用。

技术指标:
1、仪器的规格与参数:
1)测角范围: 0~800″
2)读数鼓格值: 1″
3)目视读数不稳定性:<0.5″
4) 示值误差:
             10′(测微鼓轮2-8mm)范围内≤3″;
             任意1′(测微鼓轮2-8mm) 范围内≤1.5″;
5) 准直物镜:焦距:258mm,入瞳直径:Φ40mm
6) 显微物镜:焦距:27.45mm,放大倍率:4倍
7) 测微目镜:
            焦距:16.7mm,放大倍率15倍,
            视场:8mm×8mm,视度调节:±5屈光度
8) 组合焦距:1031.324mm
9)仪器放大倍率:61.8倍
10)最大测量距离:30m(视场≥2′)
11)视轴与镜管机械轴平行度:<±20″
12)视轴与基底座平面(去掉三个调平螺钉后)的平行度:<1′
13)圆水泡规格:8′;置平精度:4′
14)照明灯电压:6v ;功率:2~5w
15)仪器外形尺寸:490mm×162mm×180mm
16)仪器重量:7.8Kg
2、楔形镜规格与参数:
1)镜面通光孔径:Φ46mm,中心反射面直径:Φ25mm
2)楔形镜角值:10′±30″(指内外反射像的夹角)
  楔角标定精度:<1″
3)楔形镜两面形误差:<1/10光圈  (1/20波长)
4)全反射面对底面垂直度:<20″
  全反射面对侧面垂直度:<1′
5)外形尺寸:106mm×74mm×125mm
3、双向自准直仪(型号:HC-1S型)配双向鼓轮读数头,单向自准直仪(型号:HC-1D型)配单向鼓轮读数头;

标准配置:
1、仪器主机
2、反射镜
3、光源变压器
4、测微轮毂
5、随机文件

注意事项:
(1)仪器及被测量零件应放在较稳定的工作台上。工作环境应力求温度恒定,做测件与仪器中间不得有抖动的气流,如通风口、暖气片、电烙铁、台灯、人体温度等,应尽量避免其影响。
(2)观察表而镀反射膜的反射镜自准像应选择小功率灯泡,观察表面未镀反射膜的光学零件(如平行平板、棱镜等)的自准像则应选择功率大的灯泡,该仪器可使用6v5w以下的小灯泡。
(3)在可能的情况下每一个自准像多次瞄准所读取的读数取平均值计算可降低瞄准误差,提高仪器精度。一般取3~5次。

维护保养:
1.该仪器系精密光学仪器,应该由专人保管。使用者应了解仪器的原理、性能及使用方法。使用存放应十分小心,防止碰撞及振动。应保持工作环境的消洁及温度稳定。
2.仪器出厂时各部份均保证了良好的性能,除可调部份一般不能随意拆开调整。如发生故障应由有经验的人检修或送回制造厂家检修。
3.镜头及目镜的外露玻璃部分切忌手摸,应尽量少擦。如有灰尘可用软毛刷轻轻扫掉。如有印迹可用脱脂棉或镜头纸蘸少量的酒精乙醚的混合物歧丙酮等进行擦拭。
4.镜管及其它外露表面可用溶剂汽油清擦干净。仪器使用后应盖上护盖,若长时间不用应装入箱内并放平于干燥、温度适当之处进行保管。
