一、斜插式自动插片胀管机项目任务（通用简介）：
全面取代目前斜插产品翅片人工冲切、流转、插片、胀管等工序，形成“一条龙”生产线，实现生产自动化，降低劳动强度，提高生产效率。填补国内行业空白，大幅提高热交换器制造行业的自动化水平！
二：适用翅片类型：
1、翅片宽度为50mm、60mm，两种尺寸可通用一台设备。翅片等长，翅片为斜孔双排，孔距相同，翅片单边为直孔。
2、翅片宽度为75mm；翅片等长，翅片为斜孔三排八孔，孔距相同。

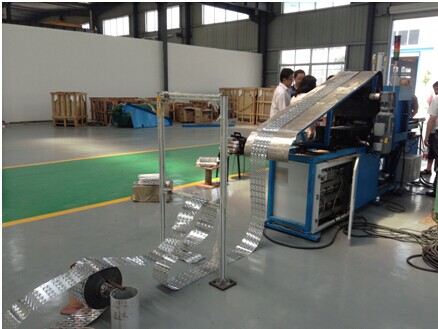

三、工作流程：
铝箔通过冲床进行自动冲片成型，通过联动控制，保证冲床对自动插片胀管机的冲片均衡供应。由插片胀管机自动完成翅片的切片、插片、排列，并在预先设置的翅片数量达标时停止插片，并自动将模具推出至待插胀管位置；另一侧由人工将预先成型好的弯管插入胀管机，按下启动按钮，系统完成自动对齐、胀管、退出、脱模等程序，人工取下成品,并进行下一个循环。

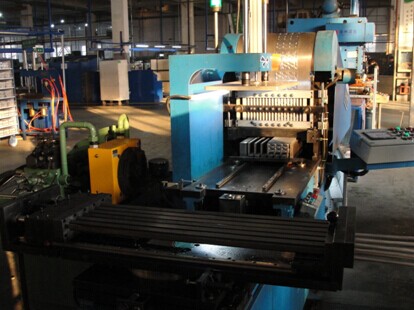

四、主要结构：
本套设备包括自动拉片机构、插片机构、插片模具、切断机构、模具进给机构、对齐机构、胀管机构、及其配套的电器自动控制系统（包括控制冲床动作的联动；冲床由需方提供）。
五、工作效率：
切插片为120-150片/分钟。
按120片/分钟计算，蒸发器按每套55片翅片计算：正常完成产品时间是56秒。如果按60秒计算，一次生产为2套蒸发器，即一分钟生产2套，一个小时生产120套。一天如果按8小时工作时间计算：8小时 X 60秒X 2套=960套/8小时。（只需1人操作）。
