■产品简介

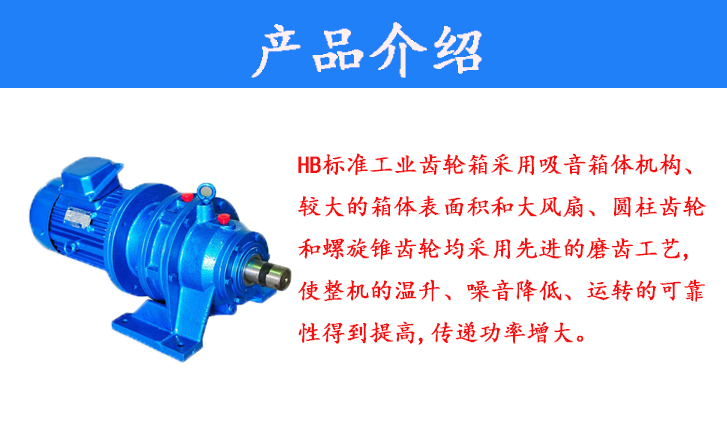

行星摆线针轮减速机是一种应用行星传动原理,采用摆线针齿啮合,设计先进,结构新颖的减速机构。它具有减速比大,传动频率高，体积小，重量轻,故障少,寿命长,运转平稳可靠,噪音小,拆装方便,容易维修,结构简单,过载能力强,耐冲击,惯性力矩小等特点。尤其是98年新开发的X8000系列行星摆线针轮减速机产品,全部采用计算机优化设计及国内外最先进的加工工艺方法制造,各项指标均达到国际同类产品先进水平。

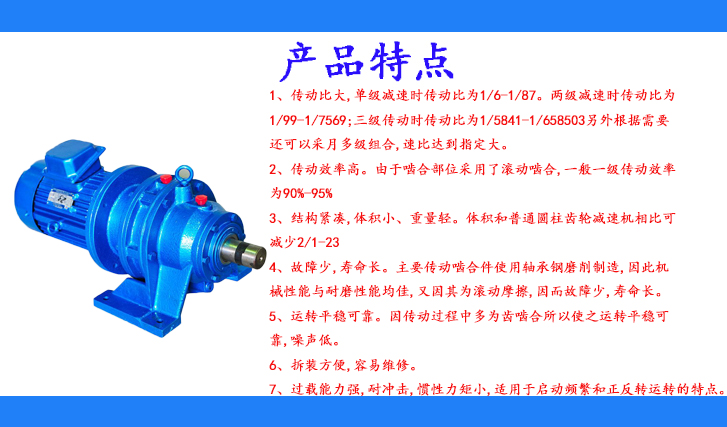

■产品特点
1、传动比大,
单级减速时传动比为1/6-1/87。
两级减速时传动比为1/99-1/7569;
三级传动时传动比为1/5841-1/658503
另外根据需要还可以采月多级组合,速比达到指定大。
2、传动效率高。由于啮合部位采用了滚动啮合,一般一级传动效率为90%-95%
3、结构紧凑,体积小、重量轻。体积和普通圆柱齿轮减速机相比可减少2/1-23
4、故障少,寿命长。主要传动啮合件使用轴承钢磨削制造,因此机械性能与耐磨性能均佳,又因其为滚动摩擦,因而故障少,寿命长。
5、运转平稳可靠。因传动过程中多为齿啮合所以使之运转平稳可靠,噪声低。
6、拆装方便,容易维修。
7、过载能力强,耐冲击,惯性力矩小,适用于启动频繁和正反转运转的特点。
■产品规格
1、机型号:按传动比分为:一级、二级、三级。
一级有十三种机型:0、1、2、3、4、5、6、7、8、9、10、11、12
二级有十四种机型:00、20、32、42、53、63、64、74、84、85、95、106、117、128
三级有八种机型:420、742、842、853、953、1063、1174、1285
按机构型式分为:卧式、立式、双轴型、直联型四种。
2、传动比:
一级减速的传动比有:9、11、17、21、23、25、29、35、43、47、59、71、87
两级减速的传动比有:99、121、187、289、319、385、473、493、595、649、731、841、1003、1225、1505、1849、2065、2567、30453481、5133
