     一、概述

YGB系列电动机是Y系列电动机的结构派生产品。电动机为自扇冷式笼型转子，为管道泵专用产品。该电动机具有专门的凸缘端盖，是驱动输送管道泵的理想动力，使用可靠，维护方便。

YGB系列主要用于高层建筑、制冷机与锅炉用水、冷却塔上水、远距离输送水、园林喷灌及石油化工行业管道的增压、循环、输送场合。

使用条件额定电压为380V；额定频率为50H_Z;环境温度不超过40℃；海拔不超过1000m；工作方式为连续工作制（S1）。

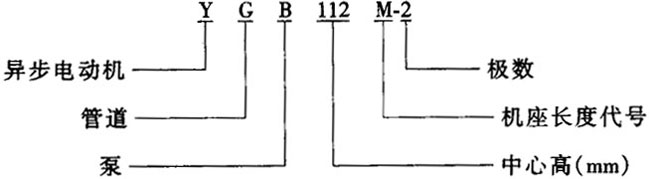

型号含义



       二、结构简介

管道电动机结构形式为B5，立式安装，轴伸短凸缘与管道相连接，凸缘与电机端盖的距离较大，由四条筋与管道泵相连接成一体，为保证运行可靠，在凸缘轴孔中增设密封台阶，安装管道泵时，用弹簧橡胶密封装置加以密封，在端盖出口处安装一个甩水圈，以防管道泵运行时液体进入电机内部。

表1

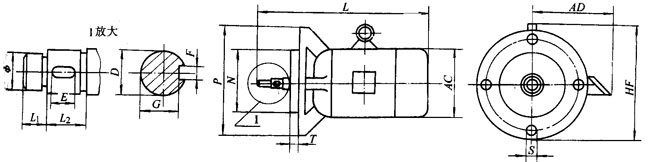

YGB系列外形及安装尺寸图（B5）

表2             （单位：mm）
