RC硬面齿轮减速机产品简介

结构特点:
 采用模块化设计,传动比覆盖范围言术语广,分配精细合理:
 从07-167共14种机座规格,传递功率范围0.09KW-160KW;
外形设计适合全方位的万能安装配置;
传动比精确,范围覆盖1.30-289.74,可根据需要任意选取;
齿轮经高精度齿机磨削加工,传动平稳、噪音低,级间效率达98%;
为特殊低速场合专门设计的双联体减速机,将RC减速机的传动比拓展至2700。
主要材料:
箱体:铝合金(机座07-27),铸铁(机座37-167);
齿轮:20CrMo钢,碳、氮共渗处理(精磨后保持齿面硬度HRC60,硬层厚度>0.5mm);
平键:45钢,表面硬度HRC50.
表面喷涂
铝合金:
① 抛丸处理后,特种防腐处理(保持银白合金色感,并耐汽油、二曱笨等有机溶剂的腐蚀);
② 磷化处理后,喷涂RAL7024黑色油漆;
铸铁:喷涂RAL7024黑灰哑光油漆。
效率
齿轮传动的效率是所有传动型式中效率最高的一种,其效率比蜗杆传动要高得多。齿轮减速机的效率主要同齿轮及轴承的摩探擦决定。由于本公司齿轮是采用高精度磨齿机磨削加工,轴承采用NSK轴承,有效的降低了摩擦,使齿轮传动的级间效率达到98%。
    需要特别指出的是,在某些安装方式 时第一级的齿轮完全浸在油中,对于大机座号及高圆周速度的输入级,这会引发搅油损失并产生一个不容忽视的参数。所以,当RC97、RC107的输入转速大于2500r/min,RC107以上机座的输入转速大于1500r/min,并采用M2或M4安装方式时,须考虑搅油损失。

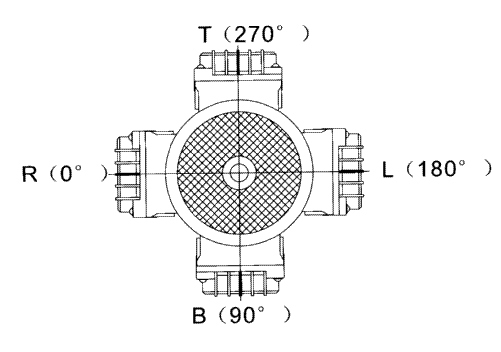

RC硬面齿轮电机接线方位图

RC硬面齿轮电机接线方位图


      上图的视图方向为:从电机尾部的风罩向前看。可提供R(0°)、B(90°)、L(180°)、T(270°)四种电机接线盒方位。其中R(0°)位置是默认方位,如无特别说明。将按默认方位,如无特别说明,将默认方位提供。
RC硬面齿轮电机接线方位图

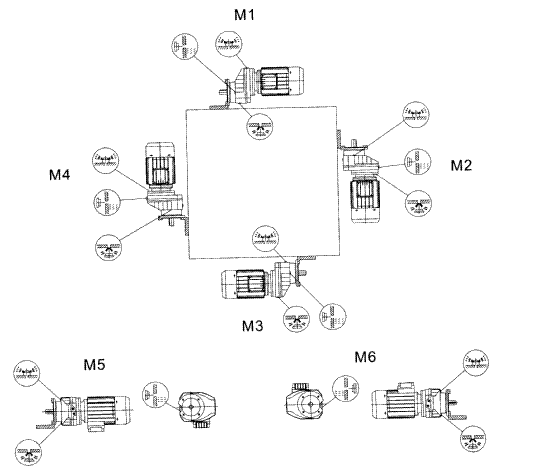

RCX..硬面齿轮减速机安装方位图

RCX..硬面齿轮减速机安装方位图

RCXF..硬面齿轮减速机安装方位图

RCXF..硬面齿轮减速机安装方位图

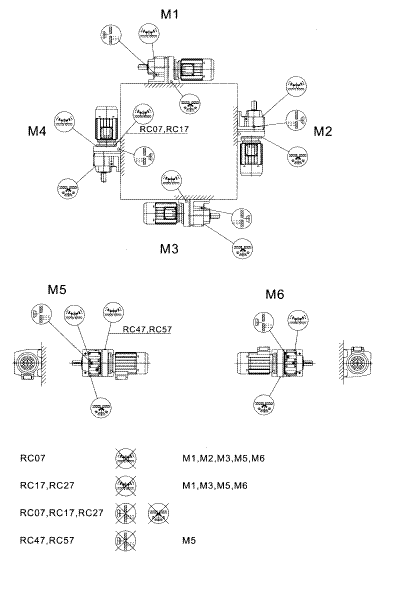

RC..硬面齿轮减速机安装方位图

RC..硬面齿轮减速机安装方位图

RC..硬面齿轮减速机安装方位图

RC..硬面齿轮减速机安装方位图

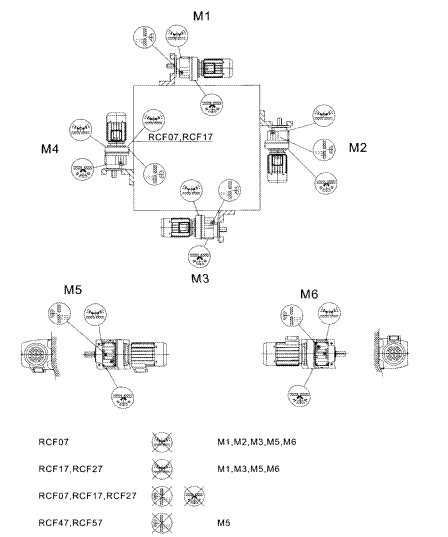

RCF..硬面齿轮减速机安装方位图

RCF..硬面齿轮减速机安装方位图

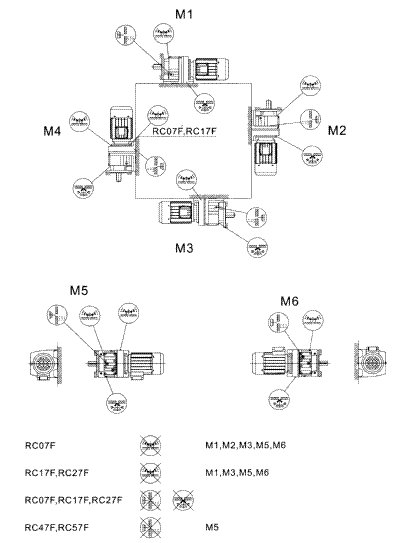

RC..F硬面齿轮减速机安装方位图

RC..F硬面齿轮减速机安装方位图

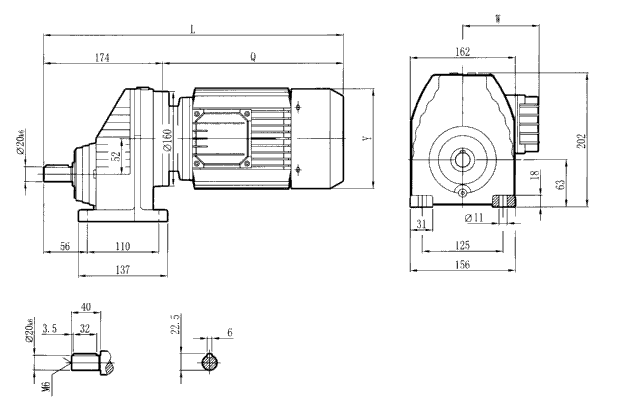

RCX57..硬齿轮减速机安装尺寸图

RCX57..硬齿轮减速机安装尺寸图

YS63..
YS71..
YS80..
Y90..
Y100..
Y122M..
Y132S..




Y
122
137
156
169
145
226
266




W
95
108
118
128
523
190
210




L
382
399
424
475
349
524
579




Q
208
225
250
301

350
405

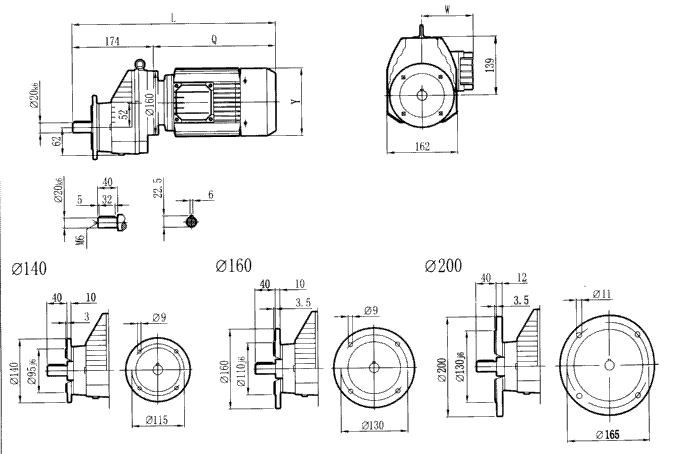

RCXF57..型硬齿轮减速机安装尺寸图

RCXF57..型硬齿轮减速机安装尺寸图


YS63..
YS71..
YS80..
Y90..
Y100..
Y112M
Y132S..




Y
122
137
156
169
194
226
266




W
95
108
118
128
145
190
210




L
382
399
424
475
523
524
579




Q
208
225
250
301
349
350
405
