产品展示

TF系列平行轴斜齿轮减速机、输入功率及许用转矩

TF系列平行轴斜齿轮减速机具有体积小、重量轻、传递扭矩大、起动平稳、低损耗、安装方式多样,输入输出灵活等特点。非常适合在空间受限制的情况下使用。并能与各种减、变速机组合,适用于各种不同条件要求的场所。

输入功率及许用转矩

机型号
38
48
58
68
78
88
98
108
128
158
结构形式
TF  TFA  TFF  TFAF  TFAZ
输入功率
0.18~3
0.18~3
0.18~5.5
0.18~5.5
0.37~11
0.75~22
1.1~30
2.2~45
7.5~90
11~200
传动比
3.81-128.51
5.06-189.39
5.18-199.70
4.21-228.99
4.30-281.71
4.12-270.68
4.68-280.76
6.20-254.40
4.63-172.17
11.93-267.43
许用转矩(N.m)
200
400
600
820
1500
3000
4300
7840
12000
18000
输出转速:0.1~752r/min
输出转矩:高至17000Nm
电机功率:0.18~200Kw
安装形式:底脚安装
                    法兰安装
                    轴装安装

TF系列平行轴斜齿轮减速机的安装尺寸(型号为TF、TFA)

TF、TFA系列平行轴斜齿轮减速机的安装尺寸

型号
安装尺寸
轴伸尺寸
外形尺寸
a2
h1
A0
B0
e
s
A1
S1
H0
I
d
C
b
f
g1
n
O7
P3
L1
TF38
31
112
77
115
95
M10
22.5
M8×11
76
50
25k6
28
8
135
120
20
165
252
166
TF48
43
128.1
93
145
109
M10
31
M10×15
77
60
30k6
33
8
165
120
20
180
269
198
TF58
55
136
102
170
126
M12
34.5
M12×17
93
70
35k6
38
10
195
160
25
200
317
221
TF68
60
159.5
112
190
131
M16
38.5
M12×17
97
80
40k6
43
12
215
160
25
212
343
252
TF78
70
200
140
240
165
M16
37.5
M16×26
131
100
50k6
53.5
14
275
200
35
270
426
294
TF88
100
246.7
165
310
195
M20
43
M16×26
152
120
60m6
64
18
350
250
40
330
531
349
TF98
120
285
205
350
240
M20
50.5
M20×28
178
140
70m6
74.5
20
400
300
50
400
623
412
TF108
125
332.4
220
400
260
M24
71.5
M24×36
200
170
90m6
95
25
460
350
60
450
717
491
TF128
142
382.6
270
450
316
M24
81
M30×45
236
210
110m6
116
28
520
450
70
530
856
586
TF158
170
447
310
540
350
M24
105
M36×55
286
210
120m6
127
32
620
550
80
660
1021
662

型号
安装尺寸
轴伸尺寸
外形尺寸
f4
x3
s4
h1
a10
a9
M
d1
b1
c1
L8
O8
O9
d7
L2
g1
K8
K9
TFA38
2.5
12.5
14
112
27.5
158
M10×25
30H7
8
33.3
105
120
123
45
116
120
30
41.5
TFA48
3
14
14
128.1
35
170
M12×30
35H7
10
38.3
130
150
153
50
138
120
22
54
TFA58
3
19.5
14
136
40.5
198
M16×40
40H7
12
43.3
142
166
169
55
150
160
31
60
TFA68
3.5
23.5
14
159.5
41
215
M16×40
40H7
12
43.3
156
180
183
55
172
160
52
67
TFA78
4
24
22
200
44
278
M16×40
50H7
14
53.8
183
210
213
70
194
200
49
76
TFA88
4
25.5
22
246.7
63.5
346
M20×50
60H7
18
64.4
210
240
243
85
229
250
57
85
TFA98
4
32
26
285
73
385
M20×50
70H7
20
74.9
270
300
303
95
272
300
88
100
TFA108
2.5
47.5
26
331.4
92.5
485
M24×60
90H7
25
95.4
310
350
353
120
321
350
105
121
TFA128
2.5
55
33
382.6
120
550
M24×60
100h7
28
106.4
370
410
413
135
376
450
138
153
TFA158
10.5
79.5
33
447
150
660
M24×60
120h7
32
127.4
457
500
503
155
455
550
170
140

TF系列平行轴斜齿轮减速机的安装尺寸(型号为TFAZ)

TFAZ系列平行轴斜齿轮减速机的安装尺寸

型号
安装尺寸
轴伸尺寸
外形尺寸
L1
D1
D2
M
R
I
d0
h2
D
TFAZ38
11
94
80j6
M8
3
9
9
11.5
110
TFAZ48
11
102
80j6
M8
3
8.5
9
11
120
TFAZ58
17
125
105j6
M12
3.5
9
13.5
12
155
TFAZ68
17
125
105j6
M12
3.5
8.5
13.5
12
155
TFAZ78
17
142
125j6
M12
3.5
10
13.5
14
170
TFAZ88
26
178
155j6
M16
4
11
17.5
15
215
TFAZ98
26
220
180j6
M16
4
14
17.5
18
260
TFAZ108
28
260
210j6
M20
4
8
22
22
304
TFAZ128
28
300
250h6
M20
5
0
22
28
350
TFAZ158
36
340
290h6
M24
5
14
26
28
400
注:其余参数请参见TFA..。带★表示高出法兰结合面。

TF系列平行轴斜齿轮减速机的安装尺寸(型号为TFF、TFAF)

TFF、TFAF系列平行轴斜齿轮减速机的安装尺寸

型号
安装尺寸
轴伸尺寸
外形尺寸
D1
D2
R
n1
d2
h1
b
c
d
l
C2
P3
O7
S
g1
D
L1
TFF38
130
110j6
3.5
4
9
112
8
28
25k6
50
10
252
165
M10
120
160
190
TFF48
165
130j6
3.5
4
11
128.1
8
33
30k6
60
12
269
180
M10
120
200
222
TFF58
215
180j6
4
4
13.5
136
10
38
35k6
70
15
317
200
M12
160
250
243
TFF68
215
180j6
4
4
13.5
159.5
12
43
40k6
80
15
343
212
M16
160
250
275
TFF78
265
230j6
4
4
13.5
200
14
53.5
50k6
100
16
426
270
M16
200
300
331
TFF88
300
250h6
5
4
17.5
246.7
18
64
60m6
120
18
531
330
M20
250
350
379
TFF98
400
350h6
5
8
17.5
285
20
74.5
70m6
140
22
623
400
M20
300
450
454
TFF108
400
350h6
5
8
17.5
332.4
25
95
90m6
170
22
717
450
M24
350
450
532
TFF128
500
450h6
5
8
17.5
382.6
28
116
110m6
210
25
856
530
M24
450
550
637
TFF158
600
550h6
6
8
22
447
32
127
120m6
210
28
1021
660
M24
550
660
725

型号
安装尺寸
轴伸尺寸
外形尺寸
H0
D2
D1
R
L8
n1
d2
M
C1
d1
l1
b1
c2
D
L2
O9
O
d7
TFAF38
76
110j6
130
3.5
105
4
9
M10×25
33.3
30H7
24
8
10
160
140
123
120
45
TFAF48
77
130j6
165
3.5
130
4
11
M10×25
38.3
35H7
25
10
12
200
162
153
150
50
TFAF58
93
180j6
215
4
142
4
13.5
M16×40
43.3
40H7
23.5
12
15
250
177
169
166
55
TFAF68
97
180j6
215
4
156
4
13.5
M16×40
43.3
40H7
23
12
15
250
195
183
180
55
TFAF78
121
230j6
265
4
183
4
13.5
M16×40
53.8
50H7
37
14
16
300
231
213
210
70
TFAF88
152
250h6
300
5
210
4
17.5
M20×50
64.4
60H7
30
18
18
350
259
243
240
85
TFAF98
178
350h6
400
5
270
8
17.5
M20×50
74.9
70H7
41.5
20
22
450
314
303
300
95
TFAF108
200
350h6
400
5
310
8
17.5
M24×60
95.4
90H7
41
25
22
450
362
353
350
120
TFAF128
236
450h6
500
5
370
8
17.5
M24×60
106.4
100H7
51
28
25
550
427
413
410
135
TFAF158
286
550h6
600
6
457
8
22
M24×60
127.4
120H7
60
32
28
660
521
503
500
155

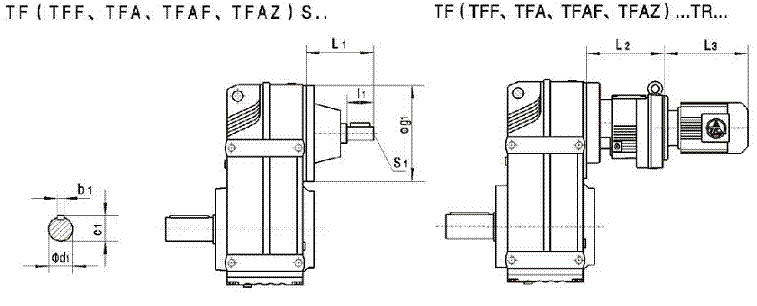

TF系列平行轴斜齿轮减速机的安装尺寸(型号为TF..S)

TF系列平行轴斜齿轮减速机

型号
d1
L1
l1
S1
C1
b1
g1
TF..S38
16k6
115
40
M5
18
5
120
TF..S48
16k6
115
40
M5
18
5
120
TF..S58
19k6
120
40
M6
21.5
6
160
TF..S68
19k6
120
40
M6
21.5
6
160
TF..S78
24k6
140
50
M8
27
8
200
TF..S88
28k6
180
60
M10
31
8
250
TF..S98
38k6
220
80
M12
41
10
300
TF..S108
42k6
270
110
M16
45
12
350
TF..S128
55m6
297
110
M20
59
16
450
TF..S158
70m6
374
140
M20
74.5
20
550

型号
电机机座号
L2
L3

型号
电机机座号
L2
L3
TF..38TR18
TF..48TR18
Y263..
175
≤208

TF..108TR78
TF..128TR78
Y2100L
220
≤350
Y271..
175
≤266

Y2112M
220
≤375
Y280
175
≤272

Y2132..
220
≤465
Y2160M
220
≤600
TF..58TR38
TF..68TR38 TF..78TR38
Y263..
157
≤208

TF..128TR88
Y290..
272
≤295
Y271..
157
≤266

Y2100L
272
≤320
Y280..
157
≤272

Y2112M
272
≤340
Y290..
157
≤320

Y2132..
272
≤465
TF..88TR58 TF..98TR58
Y263..
187
≤198

Y2160..
272
≤600
Y271..
187
≤266

Y2180..
272
≤665
Y280..
187
≤272

TF..158TR98
Y280..
320
≤248
Y290..
187
≤320

Y290..
320
≤295
Y2100L
187
≤350

Y2100L
320
≤320
Y2112M
187
≤375

Y2112M
320
≤340
TF..108TR78 TF..128TR78
Y263..
220
≤198

Y2132..
320
≤425
Y271..
220
≤266

Y2160..
320
≤600
Y280..
220
≤248

Y2180..
320
≤665
Y290..
220
≤295

Y2200L
320
≤675

注:其余参数请参见相对应型号。
