产品展示

GKAF107型斜齿轮弧齿锥齿轮减速电机安装结构图尺寸

GKAF127型斜齿轮弧齿锥齿轮减速电机安装结构图尺寸

GKA157型斜齿轮弧齿锥齿轮减速电机安装结构图尺寸

GKAT37-107型斜齿轮弧齿锥齿轮减速电机安装结构图尺寸

GK127-157型斜齿轮弧齿锥齿轮减速电机安装结构图尺寸

GKSZ37-157型斜齿轮弧齿锥齿轮减速电机安装结构图尺寸

GK..R安装结构尺寸

Y2系列电机外形及安装尺寸

GK系列减速电机的选型参数表(电机功率为0.12KW)

GK型斜齿轮弧齿锥齿轮减速电机的选型参数(电机功率为0.18KW)

页次：6/10 每页10条共91条信息分页：[1][2][3][4][5][6][7][8][9][10]

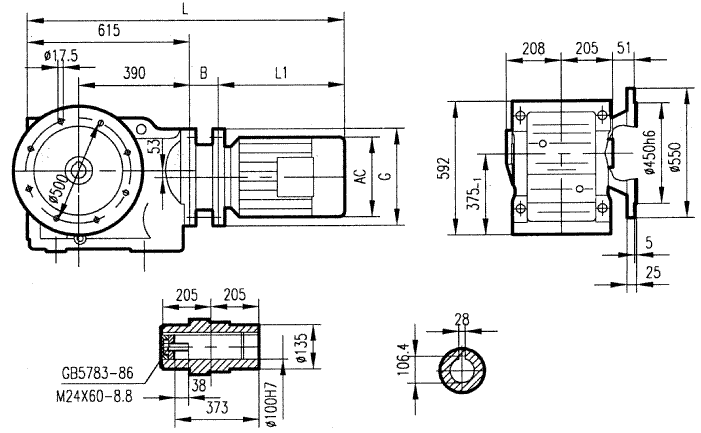

电机机座号	100L	112M	132S	132M	160M	160L	180M	180L	200	225S	225M
AC	215	240	275	275	330	330	380	380	420	470	470
AD	180	190	210	210	255	255	280	280	305	335	335
B	68	68	106	106	126	126	126	126	140	170	170
G	250	250	300	300	350	350	350	350	400	450	450
L1	325	340	390	430	505	560	590	630	660	675	705
L	930	945	1033	1073	1168	1223	1253	1293	1337	1382	1412

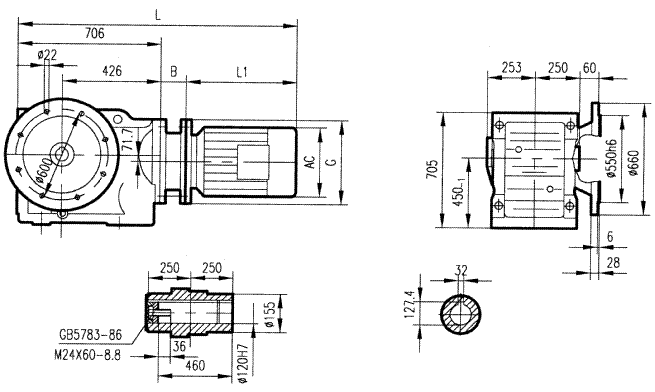

电机机座号	132M	160M	160L	180M	180L	200	225S	225M	250M	280S	280M
AC	275	330	330	380	380	420	470	470	510	580	580
AD	210	255	255	280	280	305	335	335	370	410	410
B	98.5	120	120	120	120	139	169	169	192.5	192.5	192.5
G	300	350	350	350	350	400	450	450	550	550	550
L1	430	505	560	590	630	660	675	705	770	845	895
L	1143.5	1240	1295	1325	1365	1414	1459	1489	1577.5	1652.5	1702.5

电机机座号	160M	160L	180M	180L	200	225S	225M	250M	280S	280M	315S	315M
AC	330	330	380	380	420	470	470	510	580	580	645	645
AD	255	255	280	280	305	335	335	370	410	410	530	530
B	115	115	115	115	160	170	170	192.5	192.5	192.5	260	260
G	350	350	350	350	400	450	450	550	550	550	660	660
L1	505	560	590	630	660	675	705	770	845	895	1100	1130
L	1326	1381	1411	1451	1526	1551	1581	1668.5	1743.5	1793.5	2066	2096

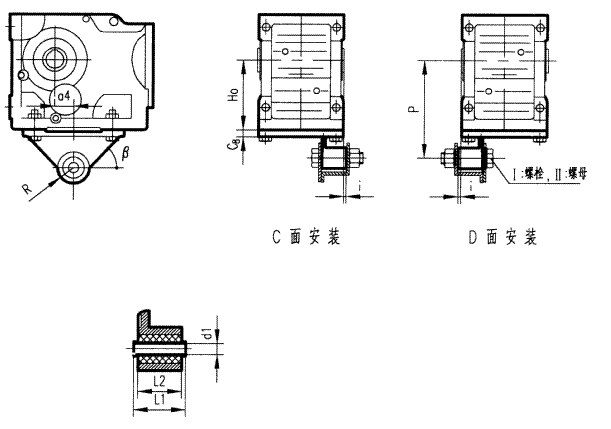

机型号	a4	β	C8	i	P	R	H0	d1	L	L2
GKAT37	23.5	60°	10	20	140	22.5	100-0.5	10.4	36	31
GKAT47	30	55°	12	20	160	22.5	112-0.5	10.4	36	31
GKAT57	40	55°	13	18	192	29	132-0.5	16.4	60	54
GKAT67	45	55°	13	25	200	29	140-0.5	16.4	60	54
GKAT77	52.5	60°	14	25	250	29	180-0.5	16.4	60	54
GKAT87	60	60°	16	30	300	41	212-0.5	25	80	72
GKAT97	70	50°	17	40	350	41	265-1	25	100	92
GKAT107	74	55°	20	45	450	41	315-1	25	100	92

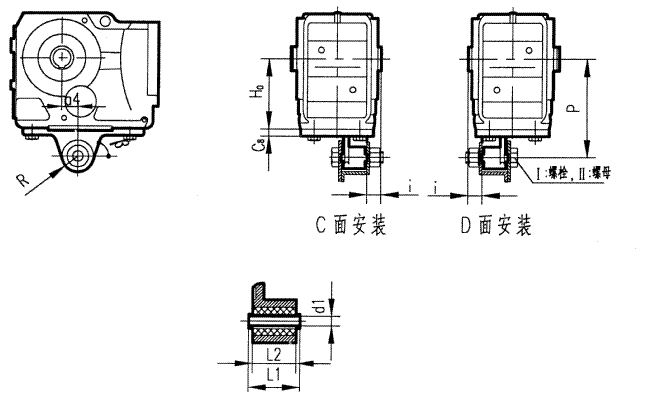

机型号	a4	β	C8	i	P	R	H0	d1	L	L2
GKAT127	60	65°	45	7	550	70	375-1	40	126	110
GKAT157	50	70°	45	2	700	70	450-1	40	126	100

机型号	d1	g2	k2	l1	S	L13	L14	f1	u1	h
GKSZ37	16K6	120	115	40	M5	4	32	18	5	8.5
GKSZ47	19K6	160	120	40	M6	4	32	21.5	6	7.2
GKSZ57	19K6	160	120	40	M6	4	32	21.5	6	13.1
GKSZ67	19K6	160	120	40	M6	4	32	21.5	6	20
GKSZ77	24K6	200	140	50	M8	5	40	27	8	31.3
GKSZ87	28K6	250	180	60	M10	5	50	31	8	25.9
GKSZ97	38K6	300	220	80	M12	5	70	41	10	32.3
GKSZ107	42K6	350	270	110	M16	10	70	45	12	52
GKSZ127	55m6	450	297	110	M20	10	90	59	16	53
GKSZ157	70m6	550	374	140	M20	15	110	74.5	20	71.7

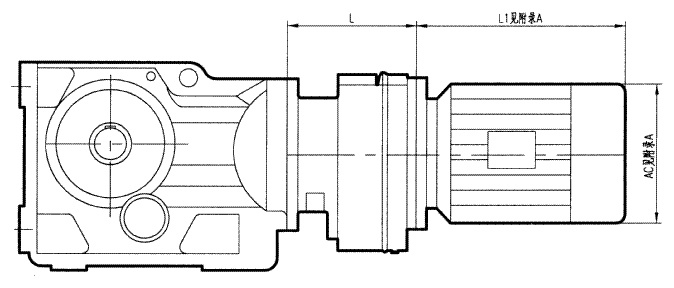

机型号	电机机座号	L
GK..37R17	63	175
	71	180.5
	80	190.5
GK..47R37 GK..67R37	63	202
	71	207.5
	80	217.5
GK..57R37	63	202
	71	207.5
	80	217.5
	90	217.5
GK..77R37	63	202
	71	207.5
	80	217.5
	90	217.5
GK..87R57	63	231.5
	71	237
	80	256
	90	256
	100	268
GK..97R57	63	231.5
	71	237
	80	256
	90	256
	100	268
	112	268
GK..107R77	63	264.5
	71	270
	80	290
	90	290
	100	295
	112	295
	132	316.5
	160	345

机型号	电机机座号	L
GK..127R77	63	264.5
	71	270
	80	290
	90	290
	100	295
	112	295
	132	316.5
	160	345
GK..127R87	90	342
	100	354
	112	354
	132	364
	160	402
	180	402
GK..157R97	80	385
	90	385
	100	401.5
	112	401.5
	132	412
	160	445
	180	445
	200	472
GK..157R107	100	423
	112	423
	132	461
	160	481
	180	481
	200	495
	225	525

机座号	安装尺寸及外形尺寸
	D			E		F×GD		G		M	N	P	S	T	AC	AD	LA	HF	L1
	2P	4-10P		2P	4-10P	2P	4-10P	2P	4-10P										2P	4-10P
63M	11			23		4×4		8.5		115	95	140	10	3	130	70	10	130	207
71M	14			30		5×5		11		130	110	160		3.5	145	80	10	145	225
80M	19			40		6×6		15.5		165	130	200	12		175	145	12	185	255
90S	24			50		8×7		20							195	155	12	195	270
90L																	12		295
100L	28			60				24		215	180	250	15	4	215	180	14	245	325
112M															240	190	14	265	340
132S	38			80		10×8		33		265	230	300			275	210	14	315	390
132M																	14		430
160M	42			110		12×8		37		300	250	350	19	5	330	255	16	385	505
160L																	16		560
180M	48					14×9		42.5							380	280	18	430	590
180L																	18		630
200L	55					16×10		49		350	300	400			420	305	18	480	660
225S			60		140	16×10	18×11		53	400	350	450			470	335	20	535	675
225M	55		60	110	140			49	53								20		710	705
250M	60		65	140		18×11		53	58	500	450	550			510	370	22	595	770
280S	65		75			18×11	20×12	58	67.5						580	410	22	650	845
280M																	22		895
315S	65		80	140	170	18×11	22×14	58	71	600	550	660	24	6	645	530	25	845	1020	1100
315M																	25		1050	1130

机型号	GR×57	GR×67	GR×77	GR×87	GR×97	GR×107
最大输出转矩	70	135	215	400	600	830

机型号	GR..17	GR..27	GR..37	GR..47	GR..57	GR..67	GR..77	GR..87	GR..97	GR..107	GR..137	GR..147	GR..167
最大输出转矩	85	130	200	300	450	600	820	1550	3000	4300	8000	13000	18000

机型号	GS..37	GS..47	GS..57	GS..67	GS..77	GS..87	GS..97
最大输出转矩	87	190	350	570	1220	2300	4000

机型号	GK..37	GK..47	GK..57	GK..67	GK..77	GK..87	GK..97	GK..107	GK..127	GK..157
最大输出转矩	200	400	600	820	1550	2700	4300	8000	13000	18000

机型号	GF..37	GF..47	GF..57	GF..67	GF..77	GF..87	GF..97	GF..107	GF..127	GF..157
最大输出转矩	200	400	600	820	1550	2700	4300	8000	13000	18000

电机功率[kW]	输出转速[1/min]	输出转矩[Nm]	传动比 i	许用径向载荷[N]	使用系数f_B	机型号	电机极数	质量 [kg]
0.12	0.08 0.08 0.09 0.11 0.12 0.13 0.16 0.18	13734 12521 11719 9736 8542 7738 6605 5786	17396 15859 14843 12331 10819 9801 8366 7329	75810 76380 76665 77425 77710 77900 78185 78185	1.00 1.10 1.20 1.40 1.60 1.80 2.10 2.40	GK127R77 GKF127R77 GKA127 R 77 GKAF127R77	4P	475 515 445 485
	0.09 0.11 0.12 0.14 0.16 0.18 0.21 0.23 0.25 0.30	11299 9641 8430 7519 6575 5739 4882 4470 4057 3442	14311 12211 10678 9524 8328 7269 6184 5662 5138 4360	61750 61750 61750 61750 61750 61750 61750 61750 61750 61750	0.80 0.90 1.00 1.15 1.30 1.45 1.75 1.90 2.10 2.50	GK107R77 GKF107R77 GKA107R77 GKAF107R77	4P	315 325 285 310
	0.16 0.19 0.22 0.24 0.28 0.32 0.37 0.42 0.48	6360 5502 4758 4257 3686 3222 2829 2454 2176	8055 6969 6027 5392 4669 4081 3583 3108 2756	37525 38000 38000 38000 38000 38000 38000 38000 38000	0.80 0.85 0.95 1.05 1.25 1.40 1.60 1.85 2.10	GK97R57 GKF97R57 GKA97R57 GKAF97R57	4P	180 200 160 185
	0.54 0.62 0.71 0.81 0.92 1.0 1.2	1910 1676 1465 1283 1129 996 870	2419 2123 1856 1625 1430 1261 1102	38000 38000 38000 38000 38000 38000 38000	2.50 2.70 3.10 3.55 4.05 4.60 5.25	GK97R57 GKF97R57 GKA97R57 GKAF97R57	4P	180 200 160 185
	0.25 0.29 0.32 0.36 0.42 0.48 0.55	4136 3602 3187 2849 2452 2154 1872	5239 4562 4037 3609 3106 2728 2371	24985 25745 26030 26315 26695 26885 27075	0.80 0.80 0.90 1.00 1.15 1.35 1.55	GK87R57 GKF87R57 GKA87R57 GKAF87R57	4P	120 130 105 120
	0.63 0.71 0.79 0.93 1.1 1.2 1.4 1.6 1.8	1647 1464 1309 1117 970 851 751 661 573	2086 1854 1658 1415 1229 1078 951 837 726	27170 27265 27265 27360 27455 27455 27550 27550 27550	1.75 1.95 2.20 2.55 2.95 3.35 3.80 4.35 5.00	GK87R57 GKF87R57 GKA87R57 GKAF87R57	4P	120 125 105 120
	0.48 0.55	2148 1874	2721 2374	12730 14915	0.80 0.90	GK77R37 GKF77R37 GKA77R37 GKAF77R37	4P	70 79 63 71
	0.64 0.74 0.86 0.94 1.1 1.2 1.4 1.6 1.8 2.1	1621 1401 1197 1097 963 833 730 645 561 492	2053 1775 1516 1390 1220 1055 925 817 710 623	15675 16625 17385 17670 18050 18240 18525 18620 18810 18905	1.00 1.15 1.35 1.50 1.70 1.95 2.25 2.55 2.95 3.35	GK77R37 GKF77R37 GKA77R37 GKAF77R37	4P	70 78 63 71

电机功率[kW]	输出转速[1/min]	输出转矩[Nm]	传动比 i	许用径向载荷[N]	使用系数f_B	机型号	电机极数	质量 [kg]
0.12	0.97 1.1 1.3 1.5 1.7 1.9 2.1 2.4 2.8 3.1 3.6 4.1 4.7 5.3 6.0	1067 925 816 713 626 550 484 428 372 332 285 255 220 194 171	1351 1171 1034 903 793 697 613 542 471 420 361 323 279 246 217	8769 9975 10735 11400 11590 12065 12255 12350 12350 12350 12350 12350 12350 12350 12350	0.80 0.95 1.05 1.20 1.40 1.60 1.80 2.05 2.35 2.60 3.05 3.40 3.95 4.50 5.10	GK67R37 GKF67R37 GKA67R37 GKAF67R37	4P	46 52 43 49
	1.4 1.6 1.9 2.1 2.4 2.8 3.1 3.6 4.1 4.7 5.3 6.1 6.8	715 636 552 486 429 373 332 286 252 221 194 170 152	906 806 699 615 544 473 421 362 319 280 246 215 192	7363 7809 8256 8484 8664 8788 8949 9035 9130 9225 9282 9339 9367	0.90 1.00 1.15 1.30 1.50 1.70 1.90 2.25 2.55 2.90 3.30 3.75 4.20	GK57R37 GKF57R37 GKA57R37 GKAF57R37	4P	40 45 38 44
	2.1 2.4 2.6 3.1 3.5 4.0 4.5	505 436 391 336 296 257 228	639 552 495 426 375 326 289	2394 6033 6584 6878 7182 7287 7439	0.85 0.95 1.10 1.25 1.45 1.65 1.85	GK47R37 GKF47R37 GKA47R37 GKAF47R37	4P	34 37 33 36
	3.8 4.3 4.9 5.6 6.4 7.2 8.2 9.6	273 240 211 185 162 143 126 107	346 304 267 234 205 181 160 136	4598 5358 5539 5757 5909 6014 6099 6175	0.80 0.90 1.00 1.15 1.30 1.50 1.70 2.00	GK37R17 GKF37R17 GKA37R17 GKAF37R17	4P	19 21 19 20
	5.9	185	144.79	12350	4.40	GK67 GKF67 GKA67 GKAF67	6P^*	35 41 32 38
	5.9 6.9 7.8 8.3 9.4 11	186 159 139 132 116 98	145.15 123.85 108.29 102.88 90.26 76.56	9196 9272 9329 9348 9386 9434	3.20 3.80 4.30 4.60 5.20 6.20	GK57 GKF57 GKA57 GKAF57	6P^*	29 34 27 33
	9.0 11 12 13 15	121 103 90 86 75	145.15 123.85 108.29 102.88 90.26	9377 9424 9453 9462 9491	5.00 5.80 6.70 7.00 8.00	GK57 GKF57 GKA57 GKAF57	4P^*	29 34 27 33
	6.4 7.0 8.1	169 156 134	131.87 121.48 104.37	7534 7591 7667	2.40 2.60 3.00	GK47 GKF47 GKA47 GKAF47	6P^*	22 26 22 24
	9.9 11	110 101	131.87 121.48	7733 7762	3.70 4.00	GK47 GKF47 GKA47 GKAF47	4P^*	22 26 22 24

电机功率[kW]	输出转速[1/min]	输出转矩[Nm]	传动比 i	许用径向载荷[N]	使用系数f_B	机型号	电机极数	质量 [kg]
0.12	8.0 8.7 10 12	136 125 107 93	106.38 97.81 83.69 72.54	5919 5985 6090 6156	1.50 1.60 1.90 2.20	GK37 GKF37 GKA37 GKAF37	6P^*	16 18 16 17
	12 13 16 18 19 22 26 29 35 37 44 45 52 56 65 76 86 100 108	83 77 66 57 53 46 39 37 32 30 25 24 21 19 17 14 13 11 10	106.38 97.81 83.69 72.54 67.80 58.61 49.79 44.46 37.97 35.57 29.96 28.83 24.99 23.36 20.19 17.15 15.32 13.08 12.14	6175 6204 6242 6270 6280 6109 5824 5634 5377 5273 5007 4950 4731 4636 4427 4209 4066 3867 3772	2.30 2.50 2.90 3.30 3.50 4.10 4.80 5.40 6.30 6.80 8.00 8.40 9.60 10 11 13 14 15 16	GK37 GKF37 GKA37 GKAF37	4P	16 18 16 17

电机功率[kW]	输出转速[1/min]	输出转矩[Nm]	传动比 i	许用径向载荷[N]	使用系数f_B	机型号	电机极数	质量 [kg]
0.18	0.63 0.71 0.79 0.93 1.1 1.2 1.4 1.6 1.8	2470 2196 1964 1676 1455 1277 1126 991 860	2086 1854 1658 1415 1229 1078 951 837 726	26410 26600 26790 26980 27170 27265 27360 27360 27455	1.15 1.30 1.45 1.70 1.95 2.25 2.55 2.90 3.35	GK87R57 GKF87R57 GKA87R57 GKAF87R57	4P	120 125 105 120
	0.86 0.94 1.1 1.2 1.4 1.6 1.8 2.1 2.4 2.7 3.1 3.6	1795 1646 1445 1248 1095 968 841 738 655 574 507 436	1516 1390 1220 1054 925 817 710 623 553 485 428 368	13775 14725 15865 16720 17290 17765 18145 18430 18525 18715 18810 18905	0.90 1.00 1.15 1.30 1.50 1.70 1.95 2.25 2.50 2.85 3.25 3.75	GK77R37 GKF77R37 GKA77R37 GKAF77R37	4P	70 78 63 71
	1.5 1.7 1.9 2.1 2.4 2.8 3.1 3.6 4.1 4.7	1069 936 825 726 642 558 497 428 383 330	903 793 697 613 542 471 420 361 323 279	5377 9139 10355 11020 11400 11685 11970 12160 12350 12350	0.80 0.95 1.05 1.20 1.35 1.55 1.75 2.05 2.25 2.65	GK67R37 GKF67R37 GKA67R37 GKAF67R37	4P	46 52 43 49
	2.1 2.4 2.8 3.1 3.6 4.1 4.7 5.3 6.1 6.8 7.9	728 644 560 499 429 378 332 291 255 227 197	615 544 473 421 362 319 280 246 215 192 166	5301 7410 7885 8237 8455 8645 8826 8949 9063 9130 9215	0.90 1.00 1.15 1.30 1.50 1.70 1.90 2.20 2.50 2.80 3.25	GK57R37 GKF57R37 GKA57R37 GKAF57R37	4P	40 45 38 44
	3.5 4.0 4.5 5.1 5.8 6.6 7.7 8.6 10	444 386 342 303 266 234 203 181 155	375 326 289 256 225 198 171 153 131	5634 6118 6574 6926 7125 7325 7467 7553 7638	0.95 1.10 1.25 1.40 1.60 1.80 2.10 2.35 2.75	GK47R37 GKF47R37 GKA47R37 GKAF47R37	4P	34 37 33 36
	6.4 7.2 8.2 9.6 10	243 214 189 161 150	205 181 160 136 127	5035 5368 5605 5833 5890	0.85 1.00 1.10 1.30 1.40	GK37R17 GKF37R17 GKA37R17 GKAF37R17	4P	19 21 19 20
	5.9 6.9 7.9 8.3	278 237 208 197	144.79 123.54 108.62 102.62	12350 12350 12350 12350	2.90 3.40 3.80 4.00	GK67 GKF67 GKA67 GKAF67	6P	36 41 33 39
	9.0 11 12	180 154 135	144.79 123.54 108.02	12350 12350 12350	4.30 5.10 5.80	GK67 GKF67 GKA67 GKAF67	4P	35 41 32 38

电机功率[kW]	输出转速[1/min]	输出转矩[Nm]	传动比 i	许用径向载荷[N]	使用系数f_B	机型号	电机极数	质量 [kg]
0.18	5.9 6.9 7.8 8.3 9.4	279 238 208 198 173	145.15 123.85 108.29 102.88 90.26	8873 9006 9111 9139 9215	2.10 2.50 2.80 3.00 3.40	GK57 GKF57 GKA57 GKAF57	6P	30 35 28 33
	9.0 11 12 13 15 17	181 154 135 128 113 95	145.15 123.85 108.29 102.88 90.26 76.56	9187 9263 9320 9339 9386 9424	3.20 3.70 4.30 4.50 5.10 6.00	GK57 GKF57 GKA57 GKAF57	4P	29 34 27 33
	6.4 7.0 8.1 9.4 10	253 233 201 175 164	131.87 121.48 104.37 90.86 85.12	7011 7154 7353 7486 7534	1.55 1.65 1.95 2.20 2.40	GK47 GKF47 GKA47 GKAF47	6P	24 27 23 26
	10 11 13 14 15	164 151 130 113 106	131.87 121.48 104.37 90.86 85.12	7515 7572 7657 7714 7733	2.30 2.50 2.90 3.40 3.60	GK47 GKF47 GKA47 GKAF47	4P	23 27 23 25
	8.0 8.7 10 12	204 188 161 139	106.38 97.81 83.69 72.54	5244 5425 5691 5862	0.95 1.05 1.20 1.40	GK37 GKF37 GKA37 GKAF37	6P	17 19 16 18
	12 13 16 18 19 22 26 29 35 37 44 45 52 56 65 76 86 100 108 125 147 165	133 122 104 90 85 73 62 55 47 44 37 36 31 29 25 21 19 16 15 13 11 9.9	106.38 97.81 83.69 72.54 67.80 58.61 49.79 44.46 37.97 35.57 29.96 28.83 24.99 23.36 20.19 17.15 15.32 13.08 12.14 10.49 8.91 7.96	5900 5966 6080 6147 6175 5966 5710 5539 5301 5206 4959 4902 4703 4608 4418 4209 4066 3876 3781 3620 3439 3316	1.45 1.55 1.85 2.10 2.30 2.60 3.10 3.50 4.10 4.30 5.10 5.30 6.20 6.40 7.00 8.10 8.80 9.70 10 12 14 15	GK37 GKF37 GKA37 GKAF37	4P	16 18 16 17

0.18	0.09 0.11 0.12 0.13 0.16 0.18 0.20 0.23 0.27 0.30 0.34 0.40	17578 14603 12813 11607 9908 8680 7615 6860 5831 5130 4564 3887	14843 12331 10819 9801 8366 7329 6430 5793 4924 4332 3854 3282	69540 75050 75905 76380 77045 77330 77710 77995 78185 78280 78375 7847	0.80 0.95 1.10 1.20 1.40 1.60 1.80 2.00 2.35 2.70 3.00 3.55	GK127R77 GKF127R77 GKA127R77 GKAF127R77	4P	475 515 445 485
	0.16 0.18 0.21 0.23 0.25 0.30 0.34 0.39 0.44 0.50 0.57	9863 8608 7324 6705 6085 5163 4513 3977 3526 3077 2707	8328 7269 6184 5662 5138 4360 3811 3358 2977 2598 2286	61750 61750 61750 61750 61750 61750 61750 61750 61750 61750 61750	0.85 1.00 1.15 1.25 1.40 1.65 1.90 2.15 2.40 2.75 3.15	GK107R77 GKF107R77 GKA107R77 GKAF107R77	4P	315 325 285 310
	0.28 0.32 0.37 0.42 0.48	5529 4833 4243 3681 3264	4669 4081 3583 3108 2756	37905 38000 38000 38000 38000	0.85 0.95 1.10 1.25 1.40	GK97R57 GKF97R57 GKA97R57 GKAF97R57	4P	180 200 160 185
	0.54 0.62 0.71 0.81 0.92 1.0 1.2 1.4 1.5 1.8 2.0	2865 2514 2198 1924 1694 1439 1305 1133 1013 880 771	2419 2123 1856 1625 1430 1261 1102 957 855 743 651	38000 38000 38000 38000 38000 38000 38000 38000 38000 38000 38000	1.60 1.80 2.10 2.35 2.70 3.05 3.50 4.05 4.50 5.20 5.90	GK97R57 GKF97R57 GKA97R57 GKAF97R57	4P	180 200 160 185
	0.42 0.48 0.55	3678 3231 2808	3106 2728 2371	25080 25745 26125	0.80 0.90 1.00	GK87R57 GKF87R57 GKA87R57 GKAF87R57	4P	120 130 105 120
