一、概述
PK型系列锥形转子制动电机是引进德国DEMAG公司技术生产制造的PK型环链电动葫芦用锥形电动机。它融电机与制动器为一体，采用铝合金压铸外壳、无内圈轴承等新技术，因而具有结构紧凑、体积小、重量轻、起动转矩大、制动迅速可靠、工作平稳准确和可频繁起动等特点。配装于主机后，接电就可工作，故广泛应用于机床、轻纺、码头、仓库和流水线上。
该电动机定子内表面与转子外表面轮廓为圆锥形，电机除作旋转运动外还做轴向窜动，在轴向磁拉力与弹簧弹力的作用下，电机自行分开（通电时）与闭合（断电时）制动器，从而使电机旋转与制动。
13/6P2—8F0.27/0.07KW、16/7P2—8K1.5/0.35KW等规格电动机，可与0.5～2t环链葫芦配套，其额定频率50HZ,冷却方式IC0141，防护等级IP54，FJ级绝缘，工作制为S4（FC=40%），每小时通电次数240次。
海拔不超过1000m时，电机技术性能完全符合GB755和JB2101标准。
型号含义
PK系列锥形转子制动三相异步电动机概述
注：1.定子铁心外径为132mm，铁心长度为35mm的PK型环链电动葫芦用2极运行电动机，表示为13/3P2F。
   2.定子铁心外径为160mm，铁心长度为70mm的型环链电动葫芦用2/8极双速起升电动机。表示为16/7P2—8K。
二、结构简介
PK系列电动机有单速起升电动机、双速起升电动机和单速运行电动机。
该电动机定子内表面和转子外表面为圆锥形。电机除旋转运行外，还作轴向窜动之用。电动机与制动器合为一体，采用铝合金压铸外壳，凸缘安装。
主要技术数据
表1


型号
功率
/KW
转速
/（r/min）
额定电流/A
最大转速
堵转转矩
起动
电流/A
效率
（%）
功率
因数
制动力矩
/（N·M）
转动惯量
/（kg·m）
额定转矩
额定转矩
PK13/3P2F
0.20
2890
0.6
1.6
1.6
3.1
0.69
0.73
0.63
0.00138
PK13/3P4F
0.14
1390
0.42
1.6
1.6
1.45
0.66
0.76
0.38
0.00138
PK13/3P8F
0.05
710
0.52
2.0
2.0
1.2
0.30
0.48
0.38
0.00138
PK13/6P2F
0.30
2840
0.90
2.0
2.0
5.3
0.65
0.78
1.0
0.0039
PK13/6P8F
0.20
1320
0.65
2.0
2.0
1.8
0.55
0.85
1.0
0.0039
PK13/6P2-8F
0.10
710
0.90
2.0
2.0
2.0
0.34
0.50
1.0
0.0039
PK13/6P2-8F
0.27/0.07
2900/680
1.0/0.70
2.8/1.8
2.0/1.8
4.7/1.4
0.52/0.27
0.71/0.57
1.0
0.0039
PK13/6P4-12F
0.17/0.05
1440/450
1.0/1.2
2.0/1.8
2.0/1.8
3.4/1.55
0.47/0.10
0.55/0.66
1.0
0.00039
PK13/3P2K
0.20
2890
0.60
1.6
1.6
3.1
0.69
0.73
1.7
0.00095
PK13/3P2-8K
0.20/0.05
2910/710
1.5/1.3
2.0/1.8
2.0/1.8
3.7/1.5
0.37/0.10
0.55/0.59
1.7
0.00095
PK13/3P2KL
0.30
2840
1.2
2.0
2.0
4.9
0.57
0.67
1.7
0.0095
PK16/5P2K
0.50
2870
1.3
2.3
2.3
7.7
0.69
0.84
3.6
0.00217
PK16/5P2-8K
0.50/0.13
2920/715
2.2/1.5
2.3/2.2
2.3/2.2
9.6/2.7
0.52/0.27
0.66/0.48
3.6
0.00217
PK16/5P2-8K
0.70
2850
1.8
2.3
2.3
8.1
0.69
0.86
4.2
0.00217
PK16/5P2KL
1.0/0.25
2860/700
2.8/2.5
2.5/2.3
2.5/2.3
13.8/4.3
0.70/0.30
0.77/0.50
6.9
0.00515
PK16/7P2-8K
1.4
2860
3.4
2.6
2.6
19
0.78
0.80
9.6
0.00515
PK16/7P2KL
2.3
2790
5.3
2.6
2.6
2.5
0.76
0.86
13.8
0.0062
PK16/10P2-8K
1.5/0.35
2880/700
3.9/5.7
2.7/2.5
2.7/2.5
22/6.4
0.73/0.30
0.80/0.47
9.6
0.0062

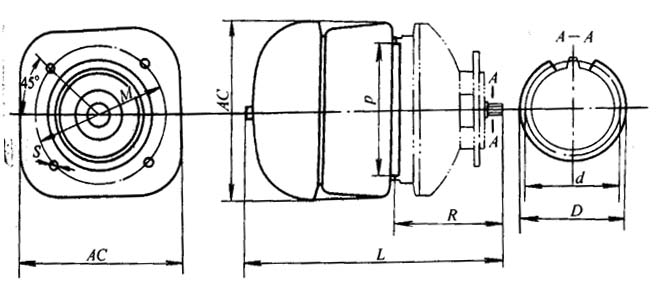

PK系列锥形转子制动三相异步电动机参数、尺寸
表2
                                        (单位:mm)
型号
P（φ）
M
S
L（工作时）
AC
R（工作时）
d
D
PK13/3P2F PK13/3P4F
PK13/3P8F
138
138
138
156
156
156
7.5
7.5
7.5
173
173
173
168
168
168
71
71
71
12
12
12
14.48
14.48
14.48
PK13/6P2F
PK13/6P4F
PK13/6P8F
PK13/6P2-8F PK13/6P4-12F

138
138
138
138
138
156
156
156
156
156
7.5
7.5
7.5
7.5
7.5
226
226
226
226
226
168
168
168
168
168
71.5
715
71.5
71.5
715
12
12
12
12
12
14.48
14.48
14.48
14.48
14.48
PK13/3P2K
PK13/3P2-8K
PK13/3P2KL
138
138
138
156
156
156
7.5
7.5
7.5
214
214
214
168
168
168
112
112
112
12
12
12
14.48
14.48
14.48
PK16/5P2K
PK13/5P2-8K
PK13/5P2KL
156
156
156
200
200
200
8.5
8.5
8.5
250.6
250.6
250.6
224
224
224
129.5
129.5
129.5
16.25
16.25
16.25
19.7
19.7
19.7
PK16/7P2-8K
PK16/7P2KL
156
156
200
200
10.5
10.5
290.6
290.6
224
224
130
130
18.75
18.75
22.6
22.6
PK16/10P2K
PK16/10P2-8K
156
156
200
200
10.5
10.5
324.6
324.6
224
224
130
130
18.75
18.75
22.6
22.6
