一、概述

    SB-CT、SB-CW系列一体式小成套同步发电机同分别为有刷和无刷小成套发尽可能同、功率范围为24~250 kW,中心高为H200~355mm。

    发电机安装简单、使用方便、能提高生产效率，能保证用户的正常使用。

    型号含义

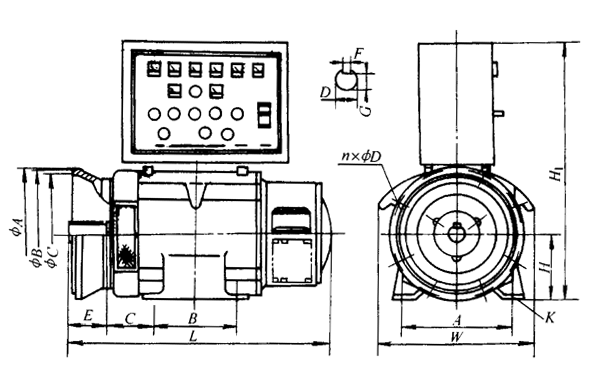

             二、外形及安装尺寸



型号	容量 /Kw	A	B	C	D	E	F	G	H	K	ΦA	ΦB	ΦC	n×ΦD	L	W	H1
SB-CT	24	318	267	133	48	110	14	42.5	200	Φ19	--	--	--	--	740	520	924
	50	356	356	149	60	140	18	53	225	Φ19	572	522	535	12×Φ12	885	572	970
	75	406	406	168	70	140	20	62.5	250	Φ24					998	584	1070
	90	457	368	190	80	170	22	71	280	Φ24			532		1120	636	1124
	120	457	457	190	80	170	22	710	280	Φ24					1270		1130
SB-CW	150	610	610	254	90	170	22	81	355	Φ28	660	625	605		1285	885	---
	200	610	560	254	90	170	25	81	355	Φ28				12×Φ15	1285
	250	610	560	254	90	170	25	81	355	Φ28					1345

    注：订货时注明发电机名称、型号、功率等。
