QXBJ250、QXBJ320、QXBJ400、QXBJ500、QXBJ630型三环减速机外形及安装尺寸

详细介绍：

发布时间：2006/4/22 10:04:26

QXBJ型三环减速机外形及安装尺寸

QXBJ250、QXBJ320、QXBJ400、QXBJ500、QXBJ630型三环减速机外形及安装尺寸

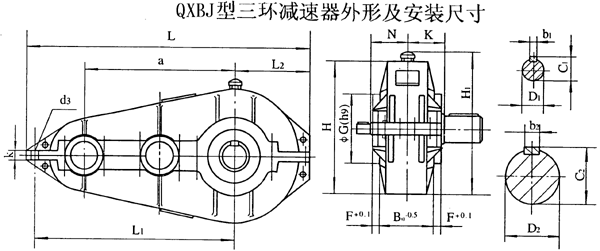

QXBJ型三环减速器外形及安装尺寸 /mm

规格	中心尺寸		轮郭尺寸		安装尺寸						其它尺寸			重量 kg
规格	a	H	H₁	L	d₃	L₁	k	G	B₀	F	L₂	N	K	重量 kg
250	250				18		20		154	18	140	100	103	69
320	320	310	335	670	24	460	25	160	165	20	183	120	125	127
400	400	376	400	815	30	565	32	190	200	20	215	140	145	211
500	500	466	490	990	36	700	40	220	260	25	250	175	180	334
630	630	606	630	1250	42	870	50	260	280	30	330	210	210	708
