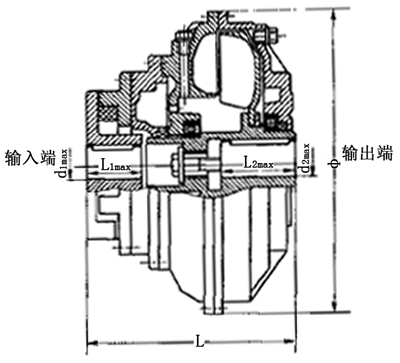

YOX型液力耦合器

YOX 型液力耦合器参数

规格 型号	输入转速 /r·min-1	传递功率 范围/kW	过载 系数	效率	外形尺寸/mm		输入轴孔/mm		输出轴孔/mm		转动惯量/kg·m2			充油量/L		质量(不含 油)/kg
					φ	L	d1max	L1max	d2max	L2max	主动件	从动件	80%充油量	40%	80%
YOXⅡ400	1000	8～18.5	1.3～1.7	0.96	480	355	70	140	70	140	0.46	0.21	0.16	4.65	9.3	70
	1500	28～48
YOXⅡ450	1000	15～30	1.3～1.7	0.96	530	397	75	140	70	140	0.68	0.23	0.11	6.5	13	85
	1500	50～90
YOXⅡ500	1000	25～50	1.3～1.7	0.96	590	435	90	170	90	170	1.70	0.47	0.21	9.6	19.2	110
	1500	68～144
YOXⅡ560	1000	40～80	1.3～1.7	0.96	634	489/529	100	170/210	110	170/210	3.1	1.20	0.50	15	30	162
	1500	120～270
YOXⅡ650	1000	90～176	1.3～1.7	0.96	740	556	130	210	130	210	6.5	2.30	1.80	23	46	191
	1500	260～480
YOXⅡ750	1000	170～330	1.3～1.7	0.96	842	618	140	250	140	250	11.5	4.80	5.0	34	68	338
	1500	480～760

    注：1.对于YOXⅡ560耦合器，当电机轴≤φ95时，L_min=489，L_1max=170；当电机轴≥φ100时，L_min=529，L_1max=210；

        2.当L₁，L₂超过表列L_1max，L_2max时，可相应增加L长度；

        3.表中质量各制造厂略有不同。
