小模数渐开线圆柱齿轮基本齿廓（BG/T2362-1990）
  详细介绍：
发布时间：2007-5-26 11:47:46
 分享到：

1   主题内容与适用范围
本标准规定了小模数渐开线圆柱齿轮基本齿廓的定义及基本参数。
本标准适用于法向模数mn＜1.0mm的渐开线圆柱齿轮及齿条。
2   定义
小模数渐开线圆柱齿轮的基本齿廓是指基本齿条的法面齿廓。
3   参数
3.1   本标准以其基准线来规定基本齿廓各参数。

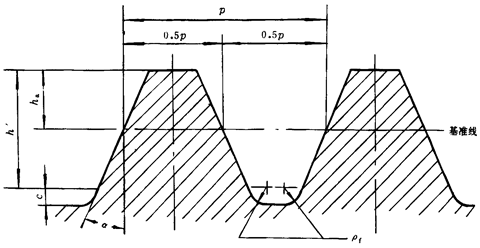

3.2   基本齿廓的基本参数如图所示。
a.齿形角                  a=20°;
b.齿顶高                  ha=mn;
c 工作齿高                h′=2mn;
d 齿距                   p=πmn;
e 顶隙                   c=0.35mn;
f 齿根圆角半径           pf≤0.2mn.
附加说明：
 本标准由中华人民共和国机械电子工业部提出。
 本标准由机械电子工业部电子标准化研究所归口。
 本标准由七八六厂、哈尔滨工业大学、机械电子工业部电子标准化研究所等单位负责起草。
 本标准主要起草人张之鸣、成熙治、杨德乾、赵雨生等。
