1.通用直齿插齿刀，通用直齿插齿刀的结构参数和尺寸已经标准化，一般根据加工条件选用。

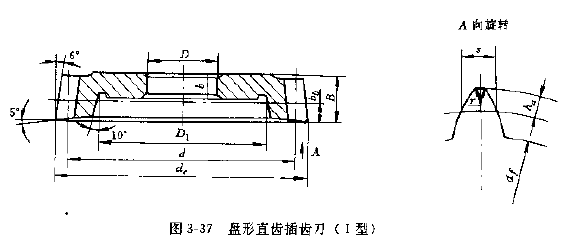

GB6081—85《直齿插齿刀的基本型式和尺寸》中规定了模数1~12mm，分度圆压力角为20°的盘形直齿插齿刀（Ⅰ型）、碗形直齿插齿刀（Ⅱ型）和锥柄直齿插齿刀（Ⅲ型）三种。盘形直齿插齿刀主要用于加工外齿轮和大直径的内齿轮，以及齿条等，其公称分度圆直径有75，100，125，160和200mm五种，精度等级分AA、A、B三种，盘形直齿插齿刀的型式和尺寸见图3-37和表3-72~表3-77、表3-85~表3-90。

模数m	齿数Z	分度圆直径d	de	D	D1	b	bb	B
mm		mm
1.00	100	100.00	102.62	31.743	80	10	0.6	18
1.25	80	100.00	103.94				3.9
1.50	68	102.00	107.14				6.6
1.75	58	101.50	107.62			12	8.3	22
2.00	50	100.00	107.00				9.5
2.25	45	101.25	109.09				10.5
2.50	40	100.00	108.36		78		10.0
2.75	36	99.00	107.86		76		9.4
3.00	34	102.00	111.54				9.7
3.25	31	100.75	110.71				8.7
3.50	29	101.50	112.08				8.7	24
3.75	27	101.25	112.35				8.2
4.00	25	100.00	111.46		72		6.9
4.50	22	99.00	111.78		68		5.1
5.00	20	100.00	113.90				4.3
5.50	19	104.50	119.68		70		4.2
6.00	18	108.00	124.56				4.6

表3-74 公称分度圆直径125mm   m4~8 =20°

模数m	齿数Z	分度圆直径d	de	D	D1	b	bb	B
mm		Mm
4.0	31	124.00	136.80	31.743	92	13	11.4	30
4.5	28	126.00	140.14				11.6
5.0	25	125.00	140.20		90		10.5
5.5	23	126.50	143.00				10.5
6.0	21	126.00	143.52		86		9.1
6.5	19	123.50	141.96		82		7.4
7.0	18	126.00	145.74				7.3
8.0	16	128.00	149.92				5.3
