锥齿轮承载能力计算方法第3部分：齿根弯曲强度计算尺寸系数YX（GB/T10062.3-2003）
  详细介绍：
发布时间：2007-6-12 16:23:46
 分享到：

12尺寸系数YX
12.1概述
尺寸系数YX是考虑强度随着尺寸的增大而减小的系数。
对YX影响的主要因素有：
——轮齿尺寸；
——齿轮直径；
——轮齿尺寸与直径之比；
——接触斑点的面积；
——材料和热处理；
——渗碳深度与齿厚之比。
如果没有个人的或其他验证过的经验，YX可按法向模数mmn和材料近似地从图10查取。
齿根弯曲强度计算尺寸系数YX

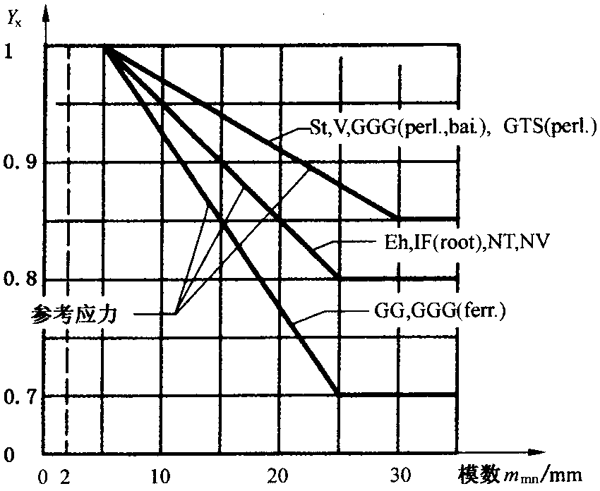

图10弯曲强度的尺寸系数YX（用于材料弯曲疲劳极限）
YX可用式（83）～式（85）计算，近似地表示图10中的曲线。
12.2公式
12.2.1结构钢、调质钢、球墨铸铁、珠光体可锻铸铁
YX­=1.03-0.006mmn……………………（83）
12.2.2渗碳淬火钢、全齿廓感应或火焰淬火钢、渗氮钢或氮碳共渗钢
YX­=1.05-0.01mmn……………………（84）
并规定0.8≤YX≤1.0。
12.2.3灰铸铁
YX­=1.075-0.015mmn……………………（85）
并规定0.70≤YX≤1。
