5点、曲线和曲面
5.1顶点、交点

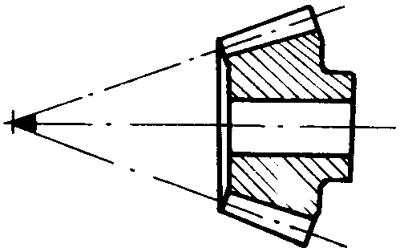

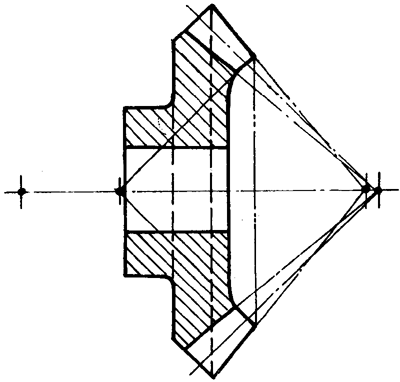

5.1.1分锥顶点
分度圆锥面的顶点。

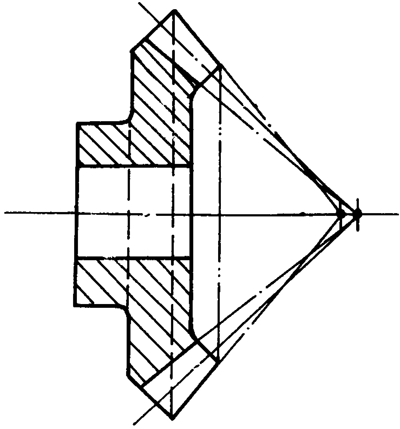

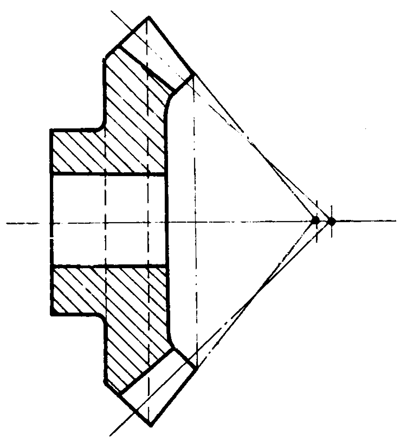

5.1.2根锥顶点
齿轮的轴向剖面内，齿轮轴线和根锥母线的交点。

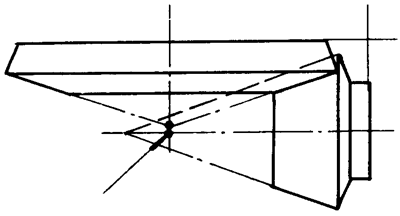

5.1.3轴线交点
锥齿轮副的两轴线的交点。对于交错轴齿轮副，指的是在垂直于两轴线的公垂线的平面上投影的交点。

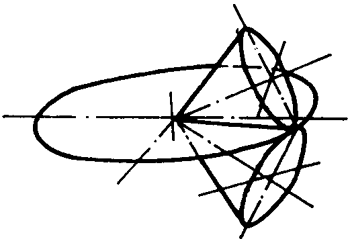

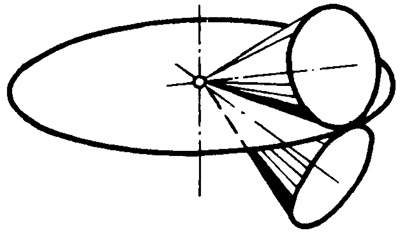

5.1.4公共锥顶
锥齿轮副两节锥的公共顶点，即轴线交点。
5.2圆

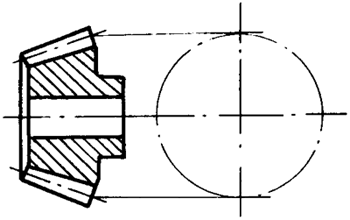

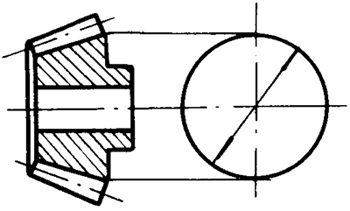

5.2.1分度圆
分度圆锥面被某一个垂直于轴线的平面所载的圆，此圆上的齿距是给定值。通常，分度圆被指定为分锥与背锥的交线。
5.2.2节圆
节锥与垂直于轴线的平面交线。

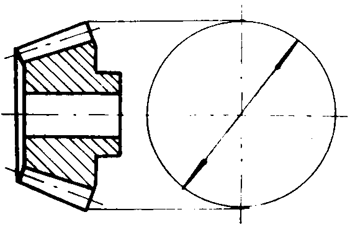

5.2.3齿根圆（根圆）
根锥与背锥的交线。
5.2.4齿顶圆（顶圆）
顶锥与背锥的交线。
5.3曲面

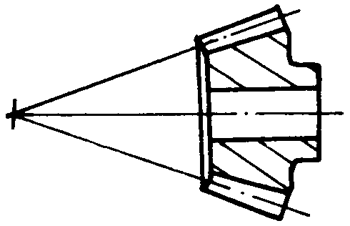

5.3.1分度圆锥面（分锥）
锥齿轮的分度曲面。

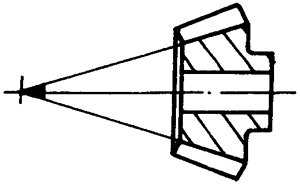

5.3.2节圆锥面（节锥）
相交轴齿轮副中的两个锥齿轮的节曲面。
5.3.3齿顶圆锥面（顶锥）
锥齿轮的齿顶曲面
5.3.4齿根圆锥面（根锥）
锥齿轮的齿根曲面。

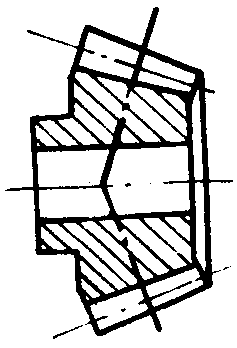

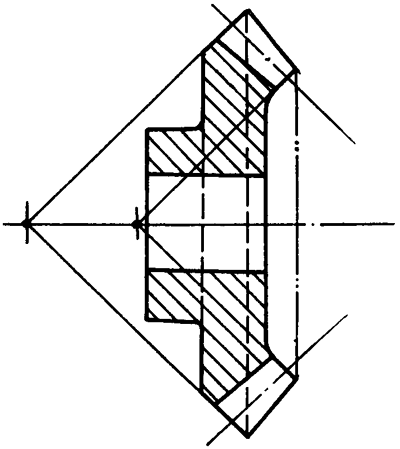

5.3.5背锥面（背锥）
锥齿轮上的一个圆锥面，它与节锥同一轴线。其母线与节锥垂直相交，并且交点位于节圆上，也就是说，背锥面是一个包含节圆的圆锥面。通常背锥面被定为锥齿轮轮齿的大端端面。
5.3.6前锥面（前锥）
锥齿轮上的一个圆锥面，其母线位于轮齿小端，并与节锥垂直相交。
5.3.7中间锥面（中锥）
锥齿轮上的一个假想圆锥面，其母线通过齿宽中点，并与节锥垂直相交。
