序号 |
误差项目及定义 |
代号 |
图示 |
|
1 |

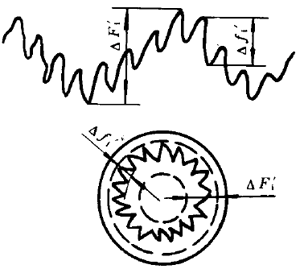

切向综合误差
被测齿轮与理想精确的测
量齿轮单面啮合时，在被测齿
轮一转内，实际转角与理论转
角之差的总幅度值。以分度圆
弧长计
切向综合公差 |
△Fi′
Fi′ |
|
|
2 |
一齿切向综合误差
被测齿轮与理想精确的测
量齿轮单面啮合时，在被测齿
轮一齿距角内，实际转角与理
论转角之差的最大值．以分度
圆弧长计
一齿切向综合公差 |
△fi′
fi′ |
|
3 |

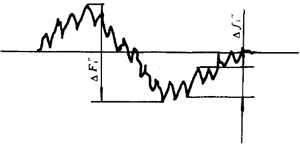

径向综合误差
被测齿轮与理想精确的测
量齿轮双面啮合时，在被测齿
轮一转内，双啮中心距的最大
变动量
径向综合公差 |
△Fi″
Fi″ |
|
|
4 |
一齿径向综合误差
被测齿轮与理想精确的测
量齿轮双面啮合时，在被测齿
轮一齿距角内，双啮中心距的
最大变动量
一齿径向综合公差 |
△fi″
fi″ |
|
5 |
齿距累积误差
在分度圆上1），任意两个同
侧齿面间实际弧长与公称弧
长之差的最大绝对值
齿距累积公差 |
△Fp
Fp |
|
|
6 |

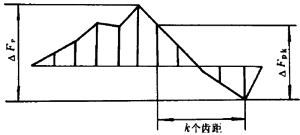

k 个齿距累积误差
在分度圆上2),k个齿距的
实际弧长与公称弧长之差的
最大绝对值。
k为2到z/8的整数
k个齿距累积公差 |
△Fpk
Fpk |
|
7 |

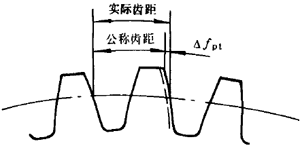

齿距偏差
在分度圆上3），实际齿距与
公称齿距之差
齿距极限偏差
上偏差
下偏差 |
△fpt
+fpt
-fpt |
|
|
8 |

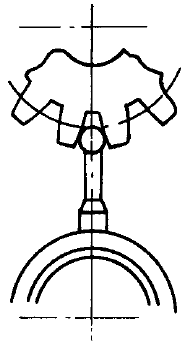

齿圈径向跳动
在齿轮一转范围内，测头在
齿槽内，与齿高中部的齿面双
面接触，测头相对于齿轮轴线
的最大变动量
齿圈径向跳动公差 |
△Fr
Fr |
|
|
9 |

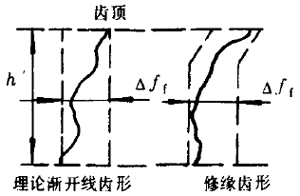

齿形误差
在端截面上，齿形工作部分
内，包容实际齿形的最近两条
设计齿形间的法向距离。
设计齿形是指理论渐开线
齿形、修缘齿形等
齿形公差 |
△ff
ff |
|
|
10 |
基节偏差
实际基节与公称基节之差
基节极限偏差
上偏差
下偏差 |
△fpb
+fpb
-fpb |
|
|
11 |
齿向误差
在分度圆柱面上全齿宽范
围内（端部倒角部分除外），包
容实际齿线的最近两条设计
齿线间的端面距离
齿向公差 |
△Fβ
Fβ |
|
|
12 |

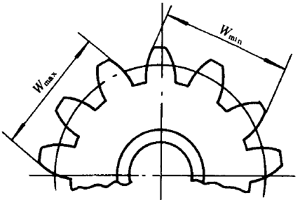

公法线长度变动
在齿轮一周范围内，实际公
法线长度最大值与最小值之
差
公法线长度变动公差 |
△FW
FW |
|
|
13 |
齿厚偏差
在分度圆柱面上，齿厚的实
际值与公称值之差。
对于斜齿轮，指法向齿厚
齿厚极限偏差
上偏差
下偏差
齿厚公差 |
△ES
ESS
ESi
TS |
|
|
14 |

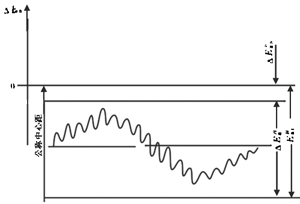

双啮中心距偏差
被测齿轮与理想精确的测
量齿轮双面啮合时，双啮中心
距的实际值与公称值之差
双啮中心距极限偏差
上偏差
下偏差 |
△Ea″
Eas″
Eai″ |
|
|
15 |

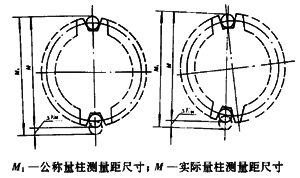

量柱测量距偏差
在齿轮一周范围内，量柱测
量距的实际值与公称值之差
量柱测量距极限偏差
上偏差
下偏差 |
△EM
EMa
EMi |
|
|
16 |
公法线平均长度偏差
在齿轮一周范围内，公法线
实际长度的平均值与公称值
之差
公法线平均长度极限偏差
上偏差
下偏差 |
△Ewm
Ewms
Ewmi |
|
