附录B
齿轮传动公差
（参考件）
本标准推荐使用下列齿轮传动公差。
B1定义及代号
本标准规定的齿轮传动误差项目、定义及代号见表B1。
表B1
|
序号 |
误差项目及定义 |
代号 |
图示 |
|
1 |
传动切向综合误差
齿轮装配后，在传动的整周
期内，从动齿轮的实际转角与
理论转角之差的总幅度值。以
分度圆弧长计
传动切向综合公差 |
△Fit′
Fit′ |
|
|
2 |
传动一齿切向综合误差
齿轮装配后，在转动的一齿
距角内，从动齿轮的实际转角
与理论转角之差的最大值。以
分度圆弧长计，在整周期内取
值
传动一齿切向综合公差 |
△fit′
fit′ |
|
|
3 |
侧隙
法向侧隙
齿轮装配后，当工作齿面接
触时，非工作齿面间的最小距
离
圆周侧隙
齿轮装配后，一个齿轮固
定，另一个齿轮从工作齿面接
触到非工作齿面接触所转过
的分度圆弧长
最大法向侧隙
最小法向侧隙
最大圆周侧隙
最大圆周侧隙 |
jn
jt
jnmax
jnmin
jtmax
jtmin |
|
|
4 |
中心距偏差
在齿宽的中间平面内，实际
中心距与公称中心距之差
中心距极限偏差
上偏差
下偏差 |
△fa
+fa
-fa |
|
|
5 |

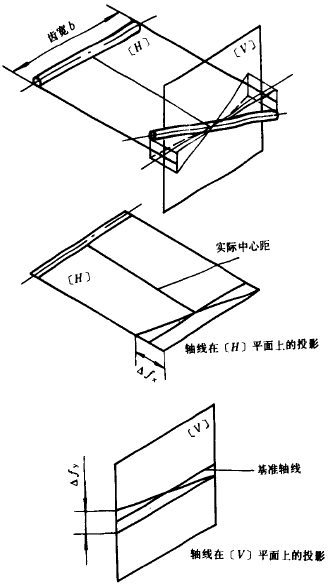

轴线平行度误差
x方向轴线平行度误差
一对齿轮轴线在其基准平
面[H]上投影的平行度误差。
在等于齿宽的长度上测量
y方向轴线平行度误差
一对齿轮轴线在垂直于基
准平面1），并且平行于基准轴
线的平面[V]上投影的平行
度误差。在等于齿宽的长度上
测量
注：1）包含基准轴线、并通
过齿宽中间平面与另一轴线
相交点所形成的平面，称为基
准平面。两条轴线中任一条轴
线都可作为基准轴线。
x方向轴线平行度公差
y方向轴线平行度公差 |
△fx
△fy
fx
fy |
|
B2公差与计算
B2.1本附录规定的有有传动项目的公差或极限偏差的计算式、数值如下：
c.fa采用的IT值见表B2；
fa的数值见表B3。
表B2
|
Ⅰ组精度等级 |
3、4 |
5、6 |
7、8 |
9～12 |
|
fa |
0.5IT6 |
0.5IT7 |
0.5IT8 |
0.5IT9 |
表B3
|
Ⅰ组精度等级 |
中心距mm |
|
≤12 |
＞12
～20 |
＞20
～32 |
＞32
～50 |
＞50
～80 |
＞80
～125 |
＞125
～200 |
＞200
～315 |
＞315
～400 |
|
±faμm |
|
3、4 |
±5 |
±6 |
±7 |
±8 |
±9 |
±11 |
±33 |
±16 |
±18 |
|
5、6 |
±8 |
±9 |
±11 |
±13 |
±15 |
±18 |
±20 |
±25 |
±29 |
|
7、8 |
±11 |
±14 |
±17 |
±20 |
±23 |
±27 |
±31 |
±38 |
±45 |
|
9～12 |
±18 |
±22 |
±26 |
±31 |
±37 |
±44 |
±50 |
±62 |
±70 |
d.fx、fy的计算式分别为：
fx=Fβ
fy=1/2Fβ
fx、fy的数值见有B4。
表B4
|
轴线平行
度公差 |
齿宽
b mm |
Ⅰ组精度等级 |
|
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10～12 |
|
μm |
|
fx |
≤10 |
2 |
3 |
5 |
6 |
9 |
11 |
14 |
18 |
|
＞10～20 |
3 |
4 |
6 |
8 |
12 |
15 |
19 |
24 |
|
＞20～40 |
4 |
5 |
8 |
10 |
15 |
19 |
24 |
30 |
|
fy |
≤10 |
1 |
2 |
3 |
3 |
5 |
6 |
7 |
9 |
|
＞10～20 |
2 |
2 |
3 |
4 |
6 |
8 |
10 |
12 |
|
＞20～40 |
2 |
3 |
4 |
5 |
8 |
10 |
12 |
15 |
B2.2本标准规定的jtmin采用的IT值及数值分别见表B5、表B6。
表B5
|
侧隙种类 |
h |
g |
f |
e |
d |
|
jtmin |
0 |
IT5 |
IT6 |
IT7 |
IT8 |
表B6
|
Ⅰ组精度等级 |
中心距mm |
|
≤12 |
＞12
～20 |
＞20
～32 |
＞32
～50 |
＞50
～80 |
＞80
～125 |
＞125
～200 |
＞200
～315 |
＞315
～400 |
|
±faμm |
|
h |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
g |
6 |
8 |
9 |
11 |
13 |
15 |
18 |
22 |
25 |
|
f |
9 |
11 |
13 |
16 |
19 |
22 |
26 |
32 |
36 |
|
e |
15 |
18 |
21 |
25 |
30 |
35 |
42 |
50 |
57 |
|
d |
22 |
27 |
33 |
39 |
46 |
54 |
64 |
78 |
89 |
附录C
公差或极限偏差计算式及公比
（参考件）

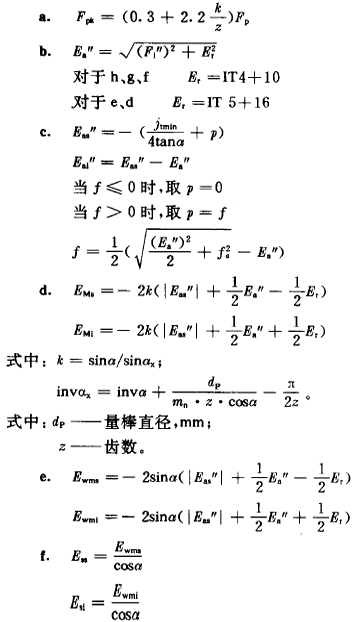

C1公差计算式（7级）
C3级间公比
本标准采用变公比，数值见表C1。
表C1
|
精度等级 |
项目 |
|
Fi′、Fi″、FP、Fpk、Fr、Fw、fi′、fi″、fPt、Fpb、ff |
Fβ、fx、fy |
|
公比 |
|
3～5 |
1.6 |
1.25 |
|
5～8 |
1.4 |
|
8～12 |
1.25 |
1 |
