该标准适用于平行轴之间传递动力用的圆弧圆柱齿轮及其齿轮副，其基准齿形按JB929-67《圆弧圆柱齿轮滚刀的法面齿形》或GB12759-91《双圆弧齿轮的基本齿廓》的规定，齿轮模数按GB1840-87《圆弧圆柱齿轮模数》的规定。当齿轮规格超出本标准表列范围（法向模数大于40mm，分度圆直径大于4000mm）时，可按2.5节中8规定处理。

1.误差定义和代号

误差定义和代号（见表2-7）。

2.精度等级

①圆弧齿轮和齿轮副共分五种精度等级，按精度高低，依次定为4级、5级、6级、7级、8级。齿轮副中两个齿轮的精度等级一般取成相同，也允许取成不相同。

②按照误差的特性及它们对传动性能的主要影响，将齿轮的各项公差分成三个组见 2-7。

③根据使用的要求不同，允许各公差组选用不同的精度等级，但在同一公差组内，各项公差与极限偏差应保持相同的精度等级。

3.齿坯检验与公差

①齿轮加工检验和安装时的径向基准面和轴向辅助基准面应尽量一致，并在齿轮零件上予以标注。

②齿坯公差按表2-7和表2-8规定。

序号	名称	代号	定义
4		△Fr                   Fr	在齿轮一转范围内，测头在齿槽内，于凸齿或 凹齿中部双面接触，测头相对于齿轮轴线的最 大变动量。

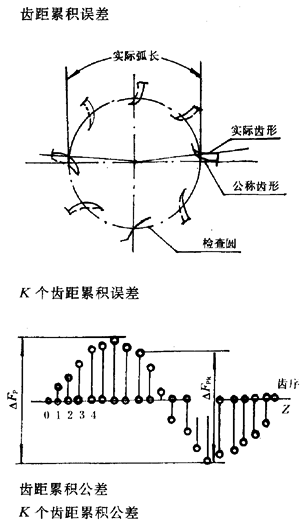

5		△Fw                 Fw	在齿轮一周范围内，实际公法线长度最大与最 小值之差 △Fw=wmax-wmin
6		△fpt                 ±fpt	在检查圆上，实际齿距与公称齿距之差 用相对测量法时，公称齿距是指所有实际齿距 的平均值

序号	名称	代号	定义

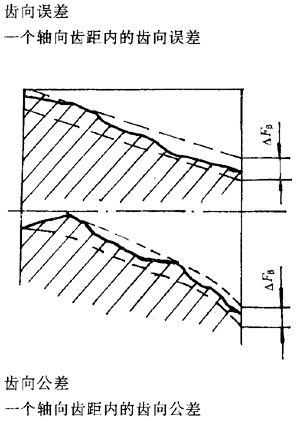

7		△Fβ   △fβ             Fβ   fβ	要检查圆柱面上，在有效齿宽范围内（端部倒 角部分除外），包容实际齿向线的两条最近的 设计齿线之间的端面距离 在有效齿宽中，任一轴向齿距范围内，包容实 际齿线的两条最近的设计齿线之间的端面距离。 设计齿线可以是修正的圆柱螺旋线、包括齿端 修薄及其他修形曲线 齿宽两端的齿向误差只允许逐渐偏向齿体内。

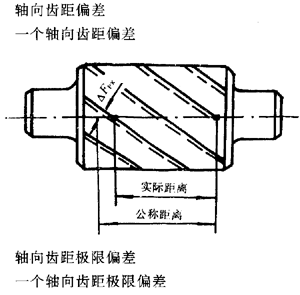

8		△FPX △fPX     ±FPX ±fPX	在有效齿宽范围内，与齿轮基准轴线平行而大 约通过凸齿或凹齿中部的一条直线上，任意两 个同侧齿面间的实际距离与公称距离之差。沿 齿面法线方向计值。 在有效齿宽范围内，与齿轮基准轴线平行面大 约通过凸齿或凹齿中部的一条直线上，任一轴 向齿距内，两个同侧齿面间的实际距离与公称 距离之差。沿齿面法线方向计值。

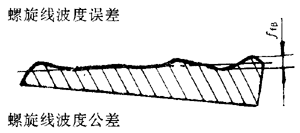

9		△ffβ     ffβ	在有效齿宽范围内，凸齿或凹齿中部实际齿线 波纹的最大波幅。沿齿面法线方向计值。
10		△Eh     ±Eh	在齿轮一周内，实际弦齿深减去实际外圆直径 偏差后与公称弦齿深之差。 在法面中测量。

序号	名称	代号	定义

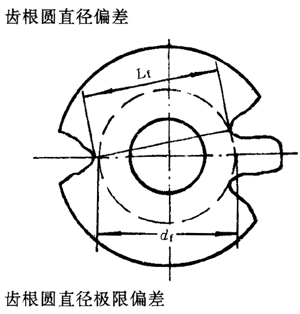

11		△Edf       ±Edf	齿根圆直径实际尺寸和公称尺寸之差，对于奇 数可用齿根圆斜径代替。斜径的公称尺寸Lf为：

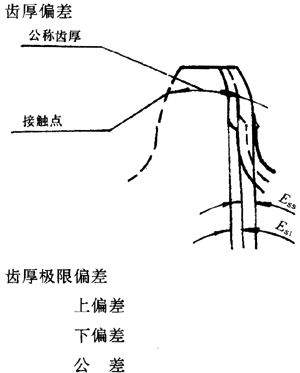

12		△Es         Ess Esi Ts	接触点所在圆柱面上，法向齿厚实际值与公称 值之差。
13	公法线长度偏差 公法线长度极限偏差 上偏差 下偏差 公差	△Ew Ews Ewi Tw	在齿轮一周内，公法线实际长度值与公称值之 差。
14	齿轮副的切向综合误差 齿轮副的切向综合公差	△Fic′   Fic′	在设计中心距下安装好的齿轮副，在啮合转动 足够多的转数内，一个齿轮相对于另一个齿轮 的实际转角与公称转角之差的总幅度值。以分 度圆弧长计值。
15	齿轮副的一齿切向综合误差 齿轮副的一齿切向综合公差	△Fic′   Fic′	安装好的齿轮副，在啮合足够多的转数内，一 个齿轮相对于另一个齿轮，一个齿距的实际转 角与公称转角之差的最大幅度值。以分度圆弧 长计值。

序号	名称	代号	定义

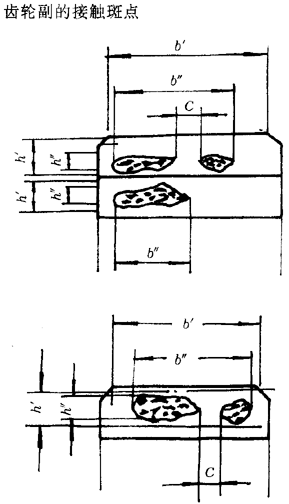

16			凸凹齿面瞬时接触时，由于齿面接触弹性变形 而形成的挤压痕迹 装配好的齿轮副，跑合之前，着色检验，在轻 微制动下，齿面实际接触迹线偏离名义接触迹 线的高度。 对于双圆弧齿轮： 沿齿长方向，接触迹线的长度b″与工作长度 b′之比即
17			装配好的齿轮副，经空载检验，在名义接触迹 线位置附近齿面上分布的接触擦亮痕迹 接触痕迹的大小在齿面展开图上用百分数计算。 沿齿长方向：接触痕迹的长度b″ （扣除超过模数值的断开部分C）与工作长度

序号	名称	代号	定义
18		jt             jn jtmax jmnax jtmin jnmin	装配好的齿轮副，当一个齿轮固定时，另一个 齿轮的圆周晃动量。以接触点所在圆的弧长计 值。   装配好的齿轮副，当工作齿面接触时，非工作 齿面之间的最小距离。
19	齿轮副的中心距偏差 齿轮副的中心距极限偏差	△fa ±fa	在齿轮副的齿宽中间平面内，实际中心距与公 称中心距之差。

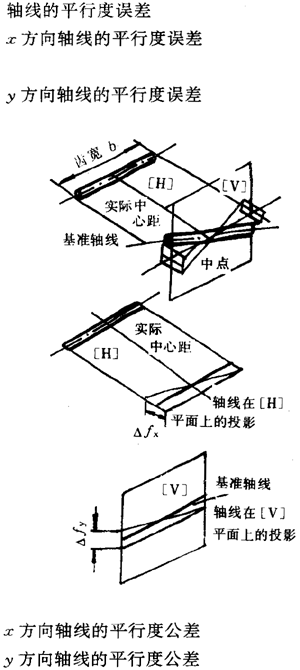

20		△fx △fy                                 fx fy	一对齿轮的轴线在其基准平面[H]上投影的平 行度误差。 在等于齿宽的长度上测量。 一对齿轮的轴线，在垂直于基准平面，并且 平行于基准轴线的平面[V]上投影的平行度 误差。 在等于齿宽的长度上测量。 包含基准轴线，并通过由另一轴线与齿宽中 间平面相交的点所形成的平面，称为基准平 面，两条轴线中任何一条轴线都可作为基 准轴线。

1）检查圆是指位于凸齿中部和凹齿中部与分度圆同心的圆。

表2-8齿轮各项公差

公差组	公差与极限偏差项目	误差特性	对传动性能的主要影响
Ⅰ	Fi′、FP、FPK、FW	以齿轮一转为周期的误差	传递运动的准确性
Ⅱ	fi′、fpt、fβ、ffβ、f­px	在齿轮一周内，多次周期限性重复出现的误差	传动的平稳性、噪声、振动
Ⅲ	Fβ、FPX、Edf、Eh	齿向误差，轴向齿距偏差、齿形的径向位置误差	载荷沿齿宽分布的均匀性，齿高 方向的接触部位和承载能力
