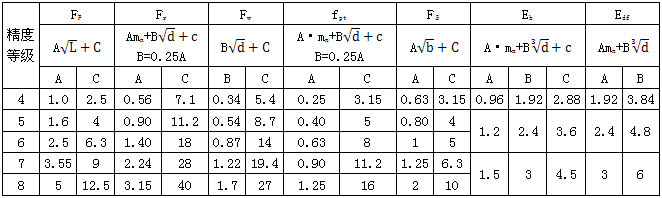

表2-22极限偏差及公差与齿轮几何参数的关系式1)
1)d——齿轮分度圆直径b——轮齿宽度L——分度圆弧长
⑤应用示例：已知双圆弧齿轮副
模数mn=4mm；齿形角α=24°；齿宽b=55mm；
齿数Z1=52；Z2=76；中心距a=300mm；
螺旋角β=30°25′26″；孔径di1=72mm；di2=100mm；
精度等级5级；分度圆直径d1=243.75mm；d2=356.25mm；
顶圆直径da1=250.95mm；da2=363.45mm；
K=Z/2的弧长L；L1=383mm；L2=560mm。
表2-23公与极限偏差
|
项目 |
μm |
|
小齿轮 |
大齿轮 |
|
齿坯 |
在孔径上：IT5
在顶圆直径上IT6
基准面的径向和端面跳动 |
13
32
14 |
15
36
14 |
|
齿轮 |
切向综合公差Fi′
齿距累积公差FP
齿圈径向跳动公差Fr |
47
40
18 |
47
40
18 |
|
切向一齿综合公差fi′
齿距极限偏差±fpt |
9.6
±9 |
9.6
±9 |
|
齿向公差Fβ
弦齿深极限偏差±En
齿根圆直径极限偏差±Edf |
10
±27
±48 |
10
±30
±52 |
|
传动副 |
中心距极限偏差±fa
接触迹线位置偏差
接触斑线：沿齿长
沿齿高
接触斑点：沿齿长
fx
轴心线平行度公差
fy
齿轮副切向综合公差
齿轮副切向一齿综合公差fic′ |
±26
±600
90%·70%
55%
95%·85%
10
5
90.8
10.8 |
