SCW型轴装式圆弧圆柱蜗杆减速器装配型式主要尺寸（JB/T6387-1992）
  详细介绍：
发布时间：2007-6-28 8:19:53
 分享到：


蜗杆减速器装配型式主要尺寸

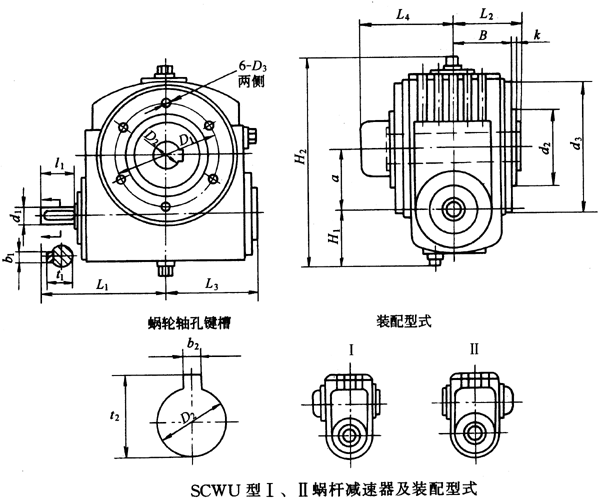

SCWU型减速器I、II装配型式主要尺寸                           /mm
型号\尺寸
a
d3
i＜16
i≥16
D2(H7)
d1(j6)
l1
b1
t1
L1
d1(j6)
l1
b1
t1
L1
SCWU63
63
150
19
28
6
21.5
128
19
28
6
21.5
128
30
SCWU80
80
175
24
36
8
27
151
24
36
8
27
151
40
SCWU100
100
218
28
42
8
31
182
24
36
8
27
176
50
型号\尺寸
b2
t2
L2
L3
L4
H1
H2
D1
D3
B
d2(h8)
k
m/kg（不包括油）
SCWU63
8
33.3
70
97
95
60
220
102
M8×16
63
80
3
17
SCWU80
12
43.3
75
110
106
66
267
125
M8×16
69
100
3
24
SCWU100
14
53.8
86
130
140
85
325
150
M10×20
80
120
3
41

蜗杆减速器装配型式主要尺寸

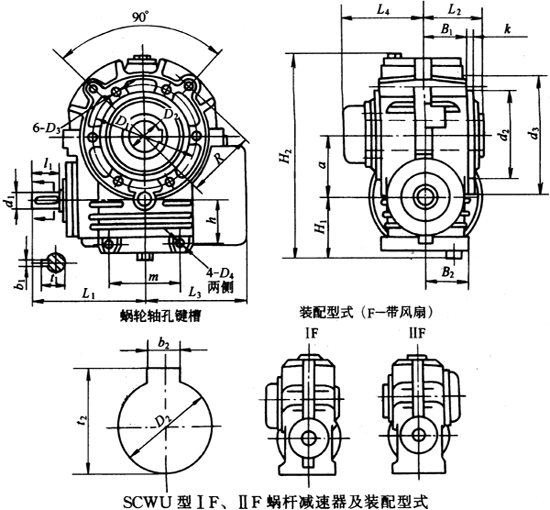

SCWU型减速器IF、IIF装配型式主要尺寸               /mm
型号\尺寸
a
d3
i＜16
i≥16
D2(H7)
b2
t2
L2
d1
l1
b1
t1
L1
d1
l1
b1
t1
L1
SCWU 125
125
235
32k6
58
10
35
218
28j6
42
8
31
202
60
18
64.4
107
SCWU 140
140
265
38k6
58
10
41
228
28j6
42
8
31
212
65
18
69.4
120
SCWU160
160
300
42k6
82
12
45
277
32k6
58
10
35
253
79
20
74.9
125
SCWU180
180
330
42k6
82
12
45
292
32k6
58
10
35
268
80
22
85.4
137.5
SCWU200
200
365
48k6
82
14
51.5
324
38k6
58
10
41
300
85
22
90.4
143
SCWU225
225
415
48k6
82
14
51.5
342
38k6
58
10
41
318
95
25
100.4
160
SCWU250
250
475
55k6
82
16
59
380
42k6
82
12
45
380
105
28
111.4
168
SCWU280
280
540
60m6
105
18
64
430
48k6
82
14
51.5
407
115
32
122.4
180
SCWU315
315
600
65m6
105
18
69
470
48k6
82
14
51.5
447
125
32
132.4
200
型号\尺寸
L3
L4
H1
H2
D1
D3
D4
B1
B2
m
R
h
d2(h8)
k
m/kg
SCWU125
202
143
105
380
210
M12×24
13×35
84
84
145
135
80
180
10
80
SCWU140
220
152
125
433
235
M12×24
13×35
95
95
160
150
105
200
10
108
SCWU160
245
158
125
470
270
M12×24
13×35
95
95
170
170
95
220
10
138
SCWU180
260
175
150
530
290
M16×30
17×45
110
110
200
190
125
245
12
183
SCWU200
295
185
148
580
320
M16×30
17×45
115
115
250
213
110
245
12
243
SCWU225
320
198
170
640
360
M16×30
17×45
130
130
280
235
145
265
12
286
SCWU250
360
203
150
682
420
M16×30
17×45
135
135
320
265
125
280
12
350
SCWU280
390
227
165
755
450
M20×38
21×55
150
150
380
295
130
350
14
483
SCWU315
430
252
195
850
520
M20×38
21×55
170
170
410
340
150
380
15
655

蜗杆减速器装配型式主要尺寸

型号\尺寸
a
d3
i＜16
i≥16
D2(H7)
d1(j6)
l1
b1
t1
L1
d1(j6)
l1
b1

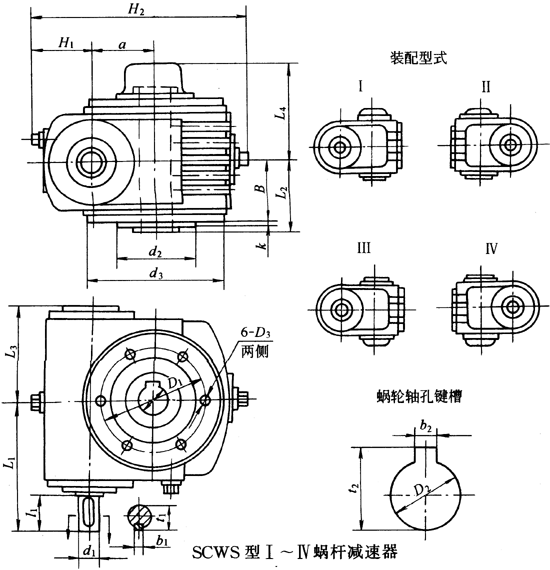

t1
L1
SCWS63
63
150
19
28
6
21.5
128
19
28
6
21.5
128
30
SCWS80
80
175
24
36
8
27
151
24
36
8
27
151
40
SCWS100
100
218
28
42
8
31
182
24
36
8
27
176
50

型号\尺寸
b2
t2
L2
L3
L4
H1
H2
D1
D3
B
d2
k
m/kg
SCWS63
8
33.3
70
97
95
60
220
102
M8×16
63
80
3
17
SCWS80
12
43.3
75
110
106
66
267
125
M8×16
69
100
3
24
SCWS100
14
53.8
86
130
140
85
325
150
M10×20
80
120
3
41

蜗杆减速器装配型式主要尺寸

型号\尺寸
a
d3
i＜16
i≥16
D2(H7)
b2
t2
L2
d1
l1
b1
t1
L1
d1
l1
b1
t1
L1
SCWS125
125
235
32k6
58
10
35
218
28j6
42
8
31
202
60
18
64.4
107
SCWS140
140
265
38k6
58
10
41
228
28j6
42
8
31
212
65
18
69.4
120
SCWS160
160
300
42k6
82
12
45
277
32k6
58
10
35
253
70
20
74.9
125
SCWS180
180
330
42k6
82
12
45
292
32k6
58
10
35
268
80
22
85.4
137.5
SCWS200
200
365
48k6
82
14
51.5
324
38k6
58
10
41
300
85
22
90.4
143
SCWS225
225
415
48k6
82
14
51.5
342
38k6
58
10
41
318
95
25
100.4
160
SCWS250
250
475
55k6
82
16
59
380
42k6
82
12
45
380
105
28
111.4
168
SCWS280
280
540
60m6
105
18
64
430
48k6
82
14
51.5
407
115
32
122.4
180
SCWS315
315
600
65m6
105
18
69
470
48k6
82
14
51.5
447
125
32
132.4
200
型号\尺寸
L3
L4
H1
H2
D1
D3
D4
B1
B2
m
R
h
d2(h8)
k
m/kg
SCWS125
202
143
105
380
210
M12×24
13×35
84
84
145
135
80
180
10
80
SCWS140
220
152
125
433
235
M12×24
13×35
95
95
160
150
105
200
10
108
SCWS160
245
158
125
470
270
M12×24
13×35
95
95
170
170
95
220
10
138
SCWS180
260
175
150
530
290
M16×30
17×45
110
110
200
190
125
245
12
183
SCWS200
295
185
148
580
320
M16×30
17×45
115
115
250
213
110
245
12
243
SCWS225
320
198
170
640
360
M16×30
17×45
130
130
280
235
145
265
12
286
SCWS250
360
203
150
682
420
M16×30
17×45
135
135
320
265
125
280
12
350
SCWS280
390
227
165
755
450
M20×38
21×55
150
150
380
295
130
350
14
483
SCWS315
430
252
195
850
520
M20×38
21×55
170
170
410
340
150
380
15
655

蜗杆减速器装配型式主要尺寸

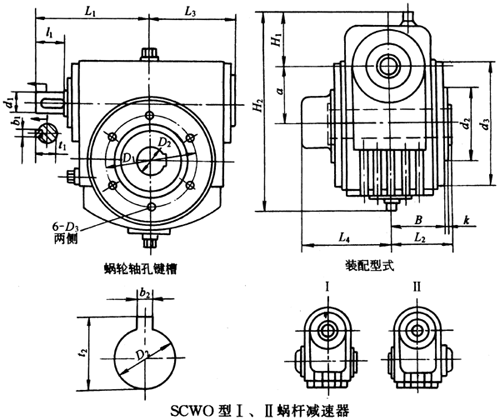

SCWO型减速器I、II装配型式主要尺寸              /mm

型号\尺寸
a
d3
i＜16
i≥16
D2(H7)
d1(j6)
l1
b1
t1
L1
d1(j6)
l1
b1
t1
L1
SCWO 63
63
150
19
28
6
21.5
128
19
28
6
21.5
128
30
SCWO80
80
175
24
36
8
27
151
24
36
8
27
151
40
SCWO100
100
218
28
42
8
31
182
24
36
8
27
176
50

型号\尺寸
b2
t2
L2
L3
L4
H1
H2
D1
D3
B
d2(h8)
k
m/kg
SCWO 63
8
33.3
70
97
95
60
220
102
M8×16
63
80
3
17
SCWO80
12
43.3
75
110
106
66
267
125
M8×16
69
100
3
24
SCWO100
14
53.8
86
130
140
85
325
150
M10×20
80
120
3
41

蜗杆减速器装配型式主要尺寸

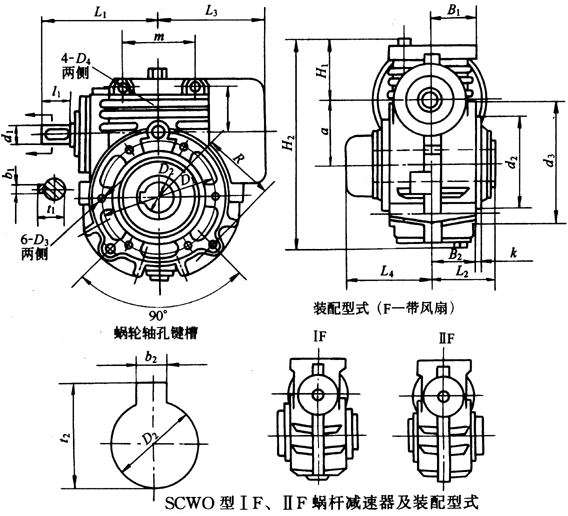

SCWO型ⅠF、ⅡF蜗杆减速器及装配型式           /mm

型号\尺寸
a
d3
i＜16
i≥16
D2(H7)
b2
t2
L2
d1
l1
b1
t1
L1
d1
l1
b1
t1
L1
SCWO125
125
235
32k6
58
10
35
218
28j6
42
8
31
202
60
18
64.4
107
SCWO140
140
265
38k6
58
10
41
228
28j6
42
8
31
212
65
18
, 69.4
120
SCWO160
160
300
42k6
82
12
45
277
32k6
58
10
35
253
70
20
74.9
125
SCWO180
180
330
42k6
82
12
45
292
32k6
58
10
35
268
80
22
85.4
137.5
SCWO200
200
365
48k6
82
14
51.5
324
38k6
58
10
41
300
85
22
90.4
143
SCWO225
225
415
48k6
82
14
51.5
342
38k6
58
10
41
318
95
25
100.4
160
SCWO250
250
475
55k6
82
16
59
380
42k6
82
12
45
380
105
28
111.4
168
SCWO280
280
540
60m6
105
18
64
430
48k6
82
14
51.5
407
115
32
122.4
180
SCWO315
315
600
65m6
105
18
69
470
48k6
82
14
51.5
447
125
32
132.4
200

型号\尺寸
L3
L4
H1
H2
D1
D3
D4
B1
B2
m
R
d2(h8)
k
m/kg
SCWO125
202
143
105
380
210
M12×24
13×35
84
84
145
135
180
10
80
SCWO140
220
152
125
433
235
M12×24
13×35
95
95
160
150
200
10
108
SCWO160
245
158
125
470
270
M12×24
13×35
95
95
170
170
220
10
138
SCWO180
260
175
150
530
290
M16×30
17×45
110
110
200
190
245
12
183
SCWO200
295
185
148
580
320
M16×30
17×45
115
115
250
213
245
12
243
SCWO225
320
198
170
640
360
M16×30
17×45
130
130
280
235
265
12
286
SCWO250
360
203
150
682
420
M16×30
17×45
135
135
320
265
280
12
350
SCWO280
390
227
165
755
450
M20×38
21×55
150
150
380
295
350
14
483
SCWO315
430
252
195
850
520
M20×38
21×55
170
170
410
340
380
15
655
