滚柱活齿减速器（JB/T6137-92）
  详细介绍：
发布时间：2007-6-29 15:01:00
 分享到：

GH系列滚柱活齿减速器适用于纺织、轻工、化工等行业的机械传动与能源、水泥、建工、冶金等设备的中小功率辅机机械传动。
减速器输入轴的转速不大于1500r/min；减速器工作环境温度为-40～+45℃，低于0℃时，启动前润滑油应预热。
（1）标记与示例

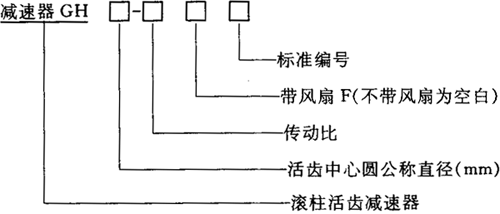

1）标记方法
滚柱活齿减速器
2）标记示例活齿中心圆公称直径DZ=150mm，传动比i=29，带风扇的滚柱活齿减速器标记为：
减速器GB150-29F   JB/T6137-92
（2）基本参数
1）减速器活齿中心圆公称直径DZ      100，120，150，180，220，270。
2）减速器的传动比I     14，17，20，24，29，35，43，53。
3）减速器的偏心矩a   1.25，1.37，1.50，1.63，1.75，1.87，2.00，2.25，2.37，2.50，2.75，3.00，3.25，3.50，3.75，4.00，4.25，4.75，5.00，5.50，6.00，7.00。
4）减速器活齿直径dz按GB4661规定的圆柱滚子直径系列选取。
（3）外形尺寸
见表6-1。
（4）承载能力
减速器的额定输入功率见表6-2，减速器的额定输出转矩见表6-3。
（5）选用举例
【例】某轻工机械传动减速品，驱动电机的转速n1′=1480r/min，传动比i′=17，输入功率P1′=1.5kW，每日一班（8h）生产，满负荷工作时间tw=7h，每次启动后负荷工作时间约3h，选用一台滚柱活齿减速器。
表6-1型式与尺寸（mm）
滚柱活齿减速器
型号与规格GH
A
B
L
H
D
LF
DF
h
d1
l1
b1
t1
100
170
172
361
188
168
-
-
90
16j6
28
5
18
120
180
195
286
221
190
-
-
112
18jk6
28
6
20.5
150
215
240
350
290
236
410
175
140
20j6
36
6
22.5
180
230
300
354
346
290
391
175
160
24j6
36
8
27
220
287
325
414
391
320
474
205
180
28j6
42
8
31
270
310
400
480
440
380
530
240
225
32k6
58
10
35
型号与规格GH
d2
l2
b2
t2
m1
m2
m3
m­4
c
d3
质量（kg）
100
25j6
42
8
28
140
141
46
30
12
9
14
120
30k6
58
8
33
150
150
40
45
16
11
25
150
38k6
58
10
43
175
190
78
50
20
13.5
50
180
45k6
82
14
48.5
185
240
45
60
22
17.5
76
220
50k6
82
14
53.5
227
245
60
80
25
17.5
100
270
65m6
105
18
69
260
310
76
100
30
22
135
表6-2减速器的额定输入功率P1
传动比i
输入转速n1(r/min)
型号规格
GH100
GH120
GH150
GH180
GH220
GH270
额定输入功率P1（kW）
14
1500
0.77
1.3
2.7
4.2
-
-
1000
0.52
0.84
1.8
2.8
-
-
750
0.39
0.63
1.4
2.1
-
-
17
1500
0.72
0.99
2.1
4.0
6.7
13.5
1000
0.48
0.66
1.4
2.7
4.5
9.0
750
0.36
0.49
1.1
2.0
3.3
6.7
20
1500
0.59
1.1
2.2
3.3
5.6
11.0
1000
0.39
0.72
1.5
2.2
3.7
7.3
750
0.29
0.54
1.1
1.7
2.8
5.5
24
1500
0.56
0.89
1.8
3.3
5.3
10.4
1000
0.38
0.59
1.2
2.2
3.5
6.9
750
0.28
0.44
0.91
1.6
2.6
5.2
29
1500
0.47
0.74
1.9
2.7
4.4
9.6
1000
0.31
0.49
1.2
1.8
2.9
6.4
750
0.24
0.37
0.93
1.3
2.2
4.8
35
1500
0.46
0.61
1.6
2.3
4.6
8.1
1000
0.31
0.41
1.0
1.5
3.1
5.4
750
0.23
0.31
0.78
1.1
2.3
4.1
43
1500
-
0.59
1.6
2.3
3.8
7.6
1000
-
0.39
1.1
1.5
2.5
5.1
750
-
0.29
0.79
1.1
1.9
3.8
53
1500
-
-
1.3
1.9
3.2
6.4
1000
-
-
0.89
1.3
2.2
4.3
750
-
-
0.67
0.95
1.6
3.2
表6-3减速器的额定输出转矩T2
传动比i
型号规格
GH100
GH120
GH150
GH180
GH220
GH270
额定输入功率P1（kW）
14
61
99
216
332
-
-
17
67
92
199
375
623
1258
20
63
116
239
356
596
1207
24
70
110
225
407
658
1286
29
68
106
268
387
631
1389
35
77
102
258
375
764
1344
43
-
113
304
434
734
1465
53
-
-
296
424
720
1427
【解】按已知条件n1′=1480r/min，可按1500 r/min选取减速器，根据工况条件，应考虑工况系数KA­，满足P1≥P1′KA=1.5×1.2=1.8(kW)
 查表6-2，当n1=1500r/min，i=17,GH150的P1=2.1kW,可选定带风扇的减速器型号规格为：减速器GH150-17F  JB/T6137-92。
