圆弧圆柱齿轮精度定义和代号（GB/T15753-1995）

详细介绍：

发布时间：2007-6-9 14:21:45

分享到：

3定义和代号

齿轮、齿轮副误差及侧隙的定义和代号

序号	名称	代号	定义

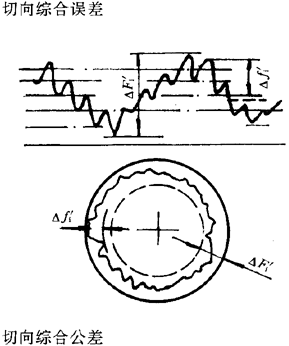

1		△F_i′ F_i′	被测齿轮与理想精确的测量齿轮单面啮合时，在被测齿轮一转内，实际转角与公称转角之差的总幅度值，以分度圆弧长计值。
2	一齿切向综合误差一齿切向综合公差	△f_i′ f_i′	被测齿轮与理想精确的测量齿轮单面啮合时，在被测齿轮一齿距角内，实际转角与公称转角之差的最大幅度值，以分度圆弧长计。

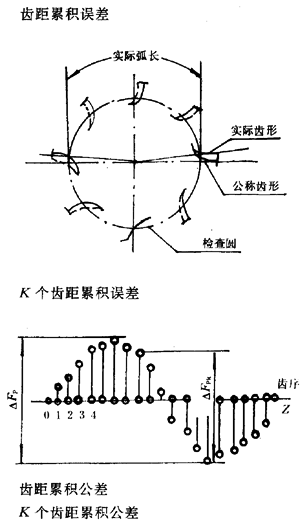

3		△F_P △F_PK F_P F_PK	与检查圆*上任意两个同侧齿面间的实际弧长与公称弧长之差的最大差值在检查圆上，K个齿距的实际弧长与公称弧长之差的最大差值，K为2到小于Z/2的整数

*检查圆是指位于凸齿中部（对于单圆弧齿轮则为凸齿或凹齿中部）与分度圆同心的圆。

序号	名称	代号	定义
4		△F_r F_r	在齿轮一转范围内，测头在齿槽内，于凸齿或凹齿中部双面接触，测头相对于齿轮轴线的最大变动量。
5		△F_w F_w	在齿轮一周范围内，实际公法线长度最大与最小值之差。 △F_w=w_max-w_min

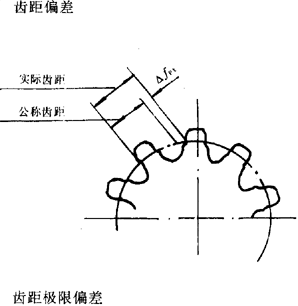

6		△f_pt ±f_pt	在检查圆上，实际齿距与公称齿距之差用相对测量法时，公称齿距是指所有实际齿距的平均值。

序号	名称	代号	定义

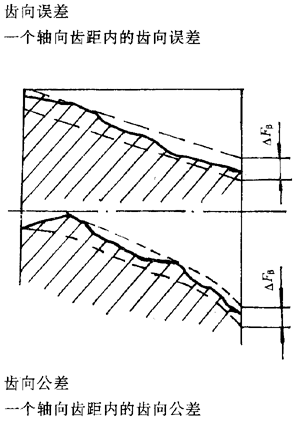

7		△F_β △f_β F_β f_β	要检查圆柱面上，在有效齿宽范围内（端部倒角部分除外），包容实际齿向线的两条最近的设计齿线之间的端面距离。在有效齿宽中，任一轴向齿距范围内，包容实际齿线的两条最近的设计齿线之间的端面距离。设计齿线可以是修正的圆柱螺旋线、包括齿端修薄及其他修形曲线。齿宽两端的齿向误差只允许逐渐偏向齿体内。
8		△F_px △f_px ±F_px ±f_px	在有效齿宽范围内，与齿轮基准轴线平行而大约通过凸齿或凹齿中部的一条直线上，任意两个同侧齿面间的实际距离与公称距离之差。沿齿面法线方向计值。在有效齿宽范围内，与齿轮基准轴线平行面大约通过凸齿或凹齿中部的一条直线上，任一轴向齿距内，两个同侧齿面间的实际距离与公称距离之差。沿齿面法线方向计值。
9		△f_f_β f_f_β	在有效齿宽范围内，凸齿或凹齿中部实际齿线波纹的最大波幅。沿齿面法线方向计值。
10		△E_h ±E_h	在齿轮一周内，实际弦齿深减去实际外圆直径偏差后与公称弦齿深之差。在法面中测量。

序号	名称	代号	定义

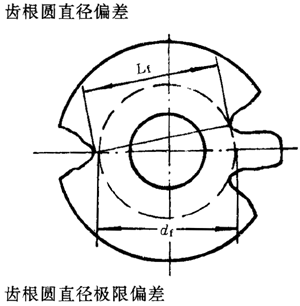

11		△E_df ±E_df	齿根圆直径实际尺寸和公称尺寸之差，对于奇数可用齿根圆斜径代替。斜径的公称尺寸L_f为： L_f=d_f·cos(90°/z)
12		△E_s E_ss E_si T_s	接触点所在圆柱面上，法向齿厚实际值与公称值之差。
13	公法线长度偏差公法线长度极限偏差上偏差下偏差公差	△E_w E_ws E_wi T_w	在齿轮一周内，公法线实际长度值与公称值之差。
14	齿轮副的切向综合误差齿轮副的切向综合公差	△F_ic′ F_ic′	在设计中心距下安装好的齿轮副，在啮合转动足够多的转数内，一个齿轮相对于另一个齿轮的实际转角与公称转角之差的总幅度值。以分度圆弧长计值。
15	齿轮副的一齿切向综合误差齿轮副的一齿切向综合公差	△F_ic′ F_ic′	安装好的齿轮副，在啮合足够多的转数内，一个齿轮相对于另一个齿轮，一个齿距的实际转角与公称转角之差的最大幅度值。以分度圆弧长计值。

序号	名称	代号	定义

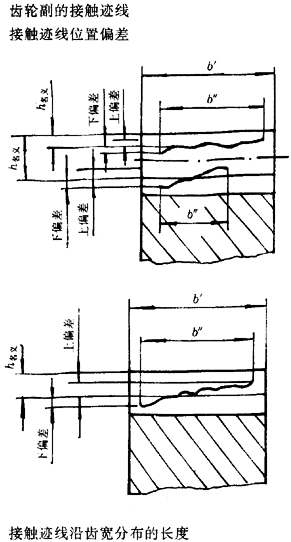

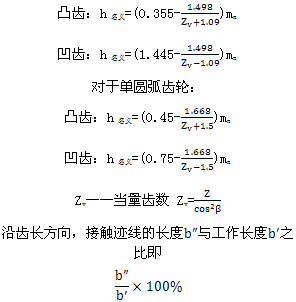

16			凸凹齿面瞬时接触时，由于齿面接触弹性变形而形成的挤压痕迹装配好的齿轮副，跑合之前，着色检验，在轻微制动下，齿面实际接触迹线偏离名义接触迹线的高度。对于双圆弧齿轮：

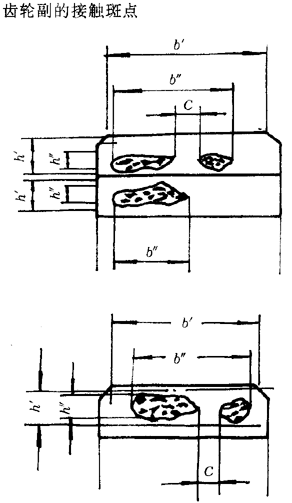

17			装配好的齿轮副，经空载检验，在名义接触迹线位置附近齿面上分布的接触擦亮痕迹接触痕迹的大小在齿面展开图上用百分数计算。沿齿长方向：接触痕迹的长度b″（扣除超过模数值的断开部分C）与工作长度b′之比的百分数，即

序号	名称	代号	定义

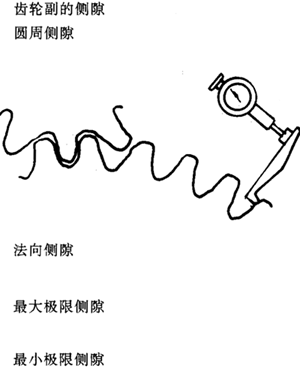

18		j_t j_n j_tmax j_mnax j_tmin j_nmin	装配好的齿轮副，当一个齿轮固定时，另一个齿轮的圆周晃动量。以接触点所在圆的弧长计值。装配好的齿轮副，当工作齿面接触时，非工作齿面之间的最小距离。
19	齿轮副的中心距偏差齿轮副的中心距极限偏差	△f_a ±f_a	在齿轮副的齿宽中间平面内，实际中心距与公称中心距之差。

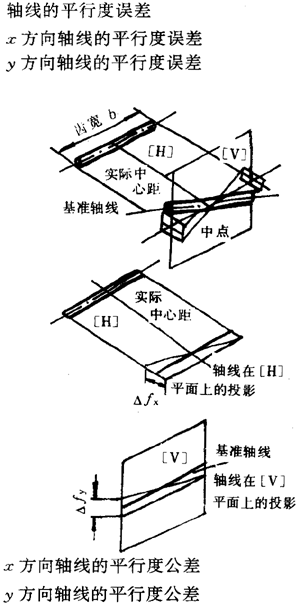

20		△f_x △f_y f_x f_y	一对齿轮的轴线在其基准平面[H]上投影的平行度误差。在等于齿宽的长度上测量。一对齿轮的轴线，在垂直于基准平面，并且平行于基准轴线的平面[V]上投影的平行度误差，在等于齿宽的长度上测量。注：包含基准轴线，并通过由另一轴线与齿宽中间平面相交的点所形成的平面，称为基准平面，两条轴线中任何一条轴线都可作为基准轴线。
