| 发明名称： |
内齿减速机 |
| 国际分类号： |
F16H 1/34 |
| 范畴分类号： |
27D |
| 发明人： |
陈又林 |
| 申请人： |
中国人民解放军第七四三五工厂 |
| 申请人地址： |
湖北省武汉市武昌彭刘杨路232号 |
| 邮编： |
430060 |
| 文摘： |
| 内齿减速机属于机械传动减速装置，其主要解决齿轮减速机同时接触受力的点数少，相对体积大，重量重，摆线针轮减速机制造难度大，维修复杂，以及推杆减速机抽齿数多，发展受到限制等问题。本实用新型的解决方案是，内齿减速机由偏心机构、驱动圈、固齿圈等部分组成，在沿驱动圈外圆轴径向开设有等分导槽孔，槽内装有滚动体，当采用单级减速结构时，可实现８～７０的各种传动比，具有结构简单，体积小，承载能力强，便于维修等优点。 |
| 主权利要求： |

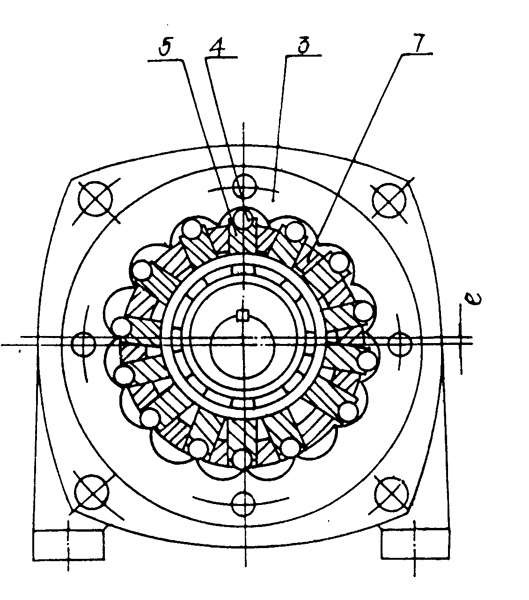

| 一种适用于机械传动装置的内齿减速机，包括由输入轴（１）联接的偏心机构及驱动圈（７），固齿圈（３）等部分组成，其特征在于沿驱动圈（７）外圆径向开设有等分导槽，并与驱动圈（７）的内环槽相通，在每个等分导槽的两边装有挡块（６），使之形成四周封闭的槽孔，在槽孔内装有滑杆（５），滑杆（５）的一端呈Ｒ形面，并装有滚动体（４）在槽孔中作径向滑动，同时滚动体（４）与固齿圈（３）啮合，滑杆（５）的另一端呈平面或弧面，接触于偏心机构中的双偏心凸轮（２）的轴承外圈上，在双偏心凸轮（２）上装有与滑杆（５）啮合的滚动轴承（１０）。 |
