向控换档减速机专利

来源：减速机信息网时间：2008-6-25 14:59:33　　责任编辑：liuzhiyun

[公开说明书]

申请号：	87206868	申请日：	1987/04/23
公开号：		公告号：
授权日：	1988-11-3	授权公告日：	1989-3-1
专利类别：	新型	国别省市代码：	51[中国\|四川]
代理机构代码：	00000	代理人：
发明名称：	向控换档减速机
国际分类号：	F16H 1/14;F16H 3/02
范畴分类号：	27D23E32D
发明人：	袁正敏
申请人：	袁正敏
申请人地址：	四川省成都飞机公司基建处工程科
邮编：
文摘：
一种通用传动机械。在已知圆锥齿轮波导减速器上，安装两对锥齿轮，增设螺旋换挡机构，当改变原动机或输入轴的旋转方向时，主动锥齿轮的工作齿面，拨动换挡机构沿着螺旋线运动，产生轴向位移，一对锥齿轮退出啮合后，在助力器协助下，另一对锥齿轮进入啮合，从而达到控向换挡的目的。本实用新型具有结构紧凑，换挡方便，可远距离操纵等优点。既可制成轴转式也可制成壳转式。添配相应的电气元件，还可实现自动换挡。特别适用于化工搅拌机、船舶起锚机、起重卷扬机等需要正、反两种方向、速度、扭矩频繁变化的传动机械领域。
主权利要求：
向控换档减速机，属于通用传动机械，在已知园锥齿轮波导减速器上，安装两对啮合件，设置换档机构，通过对旋转方向的改变来实现换档变速，本实用新型的特征是：换档机构设置在输入机构与壳体之间，由螺旋滚筒、端盖、两个锥齿轮组成一个空心园柱体；螺旋滚筒用金属制成，腰部加工出螺旋槽，壳体伸出滚销插入槽中，由滚动体减少摩擦，当输入轴开始反向旋转时，啮合齿面拨动螺旋滚筒产生旋转同时轴向位移，借助于助力器的作用，使轴向位移等于两个锥齿轮的锥顶距，实现换档，助力器是用两个直径不等的盲孔管，分别用球铰安装在螺旋滚筒和壳体上，小管放入大管，内置压缩弹簧，弹簧在螺旋滚筒处于运动中点时压缩储能，过了中点即伸长，释放能量，促成换档。
优先权项：

PCT 项

法律状态：[免责声明]	1991-9-18;因费用终止日

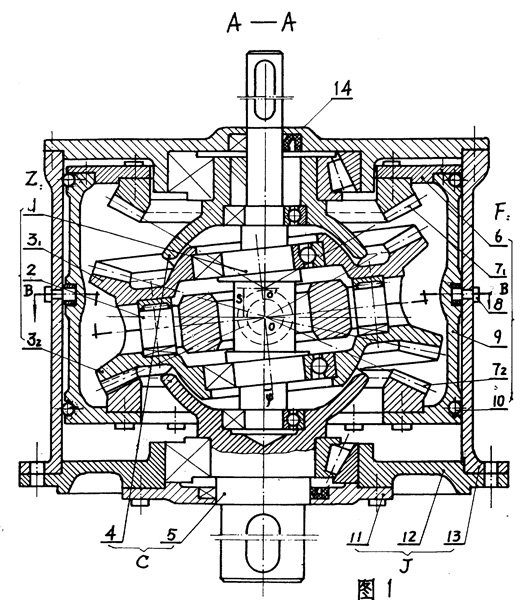

主附图
