一种三摆叶减速机专利

来源：减速机信息网时间：2008-6-25 15:32:07　　责任编辑：liuzhiyun

[公开说明书]

申请号：	98111198	申请日：	1998/03/23
公开日：	1998/10/21	公告日：
公开号：	1196454	公告号：
授权日：		授权公告日：
专利类别：	发明	国别省市代码：	32[中国\|江苏]
代理机构代码：	32104	代理人：	曹祖良
发明名称：	一种三摆叶减速机
国际分类号：	F16H 1/32
范畴分类号：	27D
发明人：	叶沛;陆新昌
申请人：	叶沛;陆新昌
申请人地址：	江苏省泰兴市横垛乡刘王村八组13号
邮编：	225418
文摘：
本发明涉及减速机，具体地说是一种主要由三片摆叶构成传动机构的减速机。该减速机包括机壳及安装在机壳上的输入轴与输出轴，从输出轴上安装外齿，输入轴上有３段偏心量相等的偏心轴，其偏心方向互呈１２０°，在机壳内还安装有偏心量及偏心方向与输入轴上的偏心轴一一对应的被动轴，摆叶的上部有直径大于输出轴外齿的内齿，下部对称地安装两个轴承，安装时，内齿套在外齿外，两个轴承内分别安装输入轴与被动轴的偏心轴。本发明具有结构简单，传动平稳等优点。
主权利要求：
一种三摆叶减速机，包括机壳（４）及安装在机壳上的输入轴（２）与输出轴（７），在机壳内为传动机构，其特征是输出轴（７）位于机壳内的部分为带有外齿（９）的齿轮轴，输入轴（２）位于机壳内的部分为３段偏心量ｅ分别相等的偏心轴，３段偏心轴的偏心方向互呈１２０°分布，在机壳上以输入轴（７）的齿轮轴为中心、左右对称地安装偏心量及偏心方向与输入轴（２）的偏心轴一一对应的被动轴（１１），传动机构中有结构相同的３片摆叶（１），该摆叶（１）的上部有内齿（８），下部对称地安装两个轴承（５），其中，内齿（８）套在输出轴（７）的外齿（９）上，内齿（８）的直径大于外齿（９），在内、外齿间有空隙（１０），两个轴承（５）的内孔分别与输入轴（２）和被动轴（１１）上的偏心轴联接，将３片摆叶分别依次联接在３段偏心轴上。
优先权项：

PCT 项

法律状态：[免责声明]	2001-7-18;视撤日

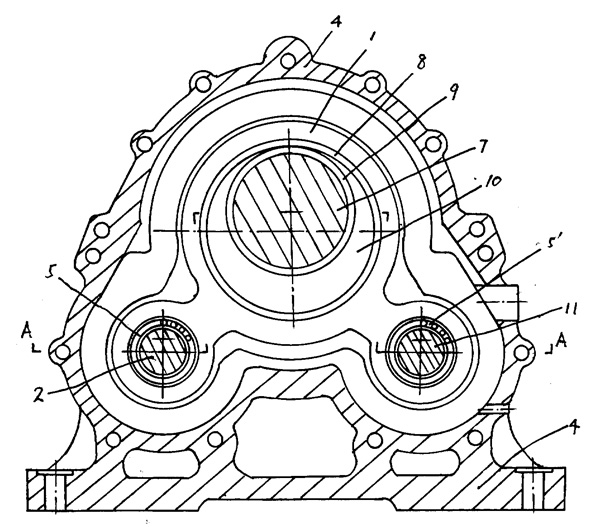

主附图
