零回差摆线减速机专利

来源：减速机信息网时间：2008-6-25 16:31:32　　责任编辑：liuzhiyun

[公开说明书]

申请号：	00118213	申请日：	2000/05/31
公开日：	2001/12/12	公告日：
公开号：	1326060	公告号：
授权日：		授权公告日：
专利类别：	发明	国别省市代码：	31[中国\|上海]
代理机构代码：	00000	代理人：
发明名称：	零回差摆线减速机
国际分类号：	F16H 1/28
范畴分类号：	27D
发明人：	吴大乐
申请人：	吴大乐
申请人地址：	上海市隆昌路696弄1号202室
邮编：	200093
文摘：
零回差摆线减速机属于精密传动机械领域，是高新智能技术的重要部件，可以取代进口价格昂贵的ＲＶ传动。本发明系根据两只齿轮错开小角度消除齿间间隙的原理：双偏心套中一只固定，另一只在正向工作时错开１８０°，而停止时则反向偏转一小角度实现零回差。本发明比之ＣＯＲＴ传动，其优点：价格低得多；工艺性能好；毋需专用机床和特大专用轴承及传动比范围大。
主权利要求：
一种由输入轴、偏心套与滚子轴承配合而成的偏心轴承、摆线轮、针齿销、针齿套、针齿壳、Ｗ输出机构、支承轴承、端盖及机座构成的零回差摆线减速机，其特征在于：输入轴［１６］输出端有一盲孔和旋转１８０°对称、同旋向的两螺旋槽，两槽贯通，盲孔内有一与之滑配的拉杆［１９］，圆柱销［１５］穿过螺旋槽，其中部及两端分别与拉杆、偏心套［１７］上对应的孔配合，三者构成一体，输入轴前端面与拉杆前端面之间有一组碟形弹簧［１８］，偏心套［１３］与输入轴紧配一体，输入轴正向旋转工作时，二偏心套端面互相压紧，且错开１８０°，弹簧［１８］受压缩，输入轴停止转动时，弹簧压缩力释放，拉杆连同偏心套［１７］离开且反向偏转一小角度而实现零回差。
优先权项：

PCT 项

法律状态：[免责声明]	2004-3-3;视撤日

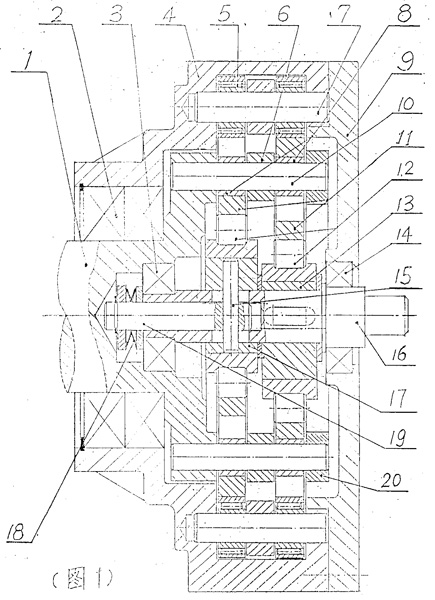

主附图
