双级内曲线减速机专利

来源：减速机信息网时间：2008-6-25 17:42:17　　责任编辑：liuzhiyun

[公开说明书]

申请号：	01212802	申请日：	2001/03/19
公开号：		公告号：	2473386
授权日：		授权公告日：	2002-1-23
专利类别：	新型	国别省市代码：	83[中国\|武汉]
代理机构代码：	42201	代理人：	方放
发明名称：	双级内曲线减速机
国际分类号：	F16H 1/24
范畴分类号：	27D
发明人：	陈又林
申请人：	陈又林
申请人地址：	湖北省武汉市武昌彭刘杨路232号
邮编：	430060
文摘：
双级内曲线减速机，包括输入轴、端盖、壳体、机座、输出轴和两级减速机构，一级减速机构为输入轴套装偏心套，后者再套装滚动轴承，滚动轴承外圆在小转动圈内环槽中作偏心旋转运动，与端盖固定联接的小传动圈等分导槽通孔中装有滚动体，其与滚柱轴承外圆和小内齿圈内圈接触，小内齿圈外圆套装无内圈滚动轴承、大传动圈、大滚动体、大内齿圈构成与一级减速机构相似的二级减速机构，加工方便、传动效率高，适用于各种大传动比的减速装置。
主权利要求：
一种双级内曲线减速机，包括输入轴、端盖、壳体、机座、输出轴和减速机构，输入轴通过支承轴承与端盖连接，输出轴通过另一套支承轴承与机座连接，所述端盖、壳体、机座互相连接构成减速机外壳，所述减速机构由一级减速机构和二级减速机构组成，其特征为：一级减速机构是输入轴上套装有偏心套，偏心套上套装有滚柱轴承，后者套有与所述端盖固定连接的小传动圈，所述滚柱轴承外圆可在小传动圈内环槽中作偏心旋转运动，沿小传动圈外圆轴向开有等分导槽，其与小传动圈内环槽形成通孔，各等分导槽通孔两侧装有挡块，各通孔中装有可作径向往复运动的小滚动体，小传动圈外套有小内齿圈，小滚动体与滚柱轴承外圆和小内齿圈曲线形内圈接触，在小传动圈通孔中运动；二级减速机构为所述小内齿圈外圆套装无内圈滚动轴承，所述壳体内孔固定装有大内齿圈，无内圈滚动轴承和大内齿圈之间套有大传动圈、与输出轴固连，所述无内圈滚动轴承外圆可在大传动圈内环槽中作偏心旋转运动，沿大传动圈外圆轴向开有等分导槽，其与大传动圈内环槽形成通孔，各等分导槽通孔两侧装有挡块，各通孔中装有可作径向往复运动的大滚动体，其与无内圈滚动轴承外圆和大内齿圈曲线形内圈接触，在大传动圈通孔中运动。
优先权项：

PCT 项

法律状态：[免责声明]

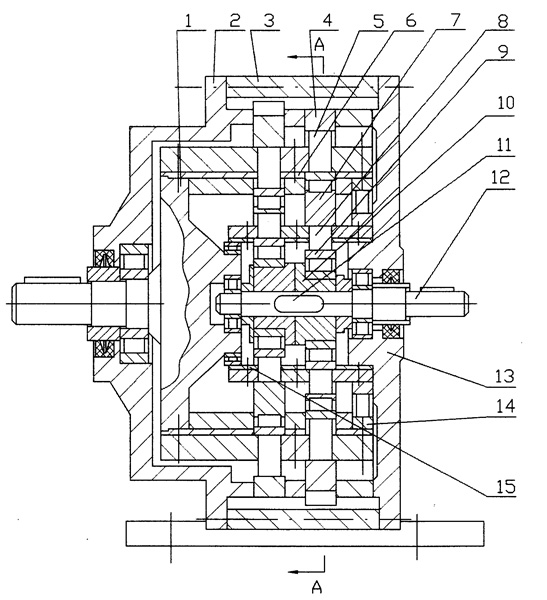

主附图
