内曲线减速机专利

来源：减速机信息网时间：2008-6-25 18:05:22　　责任编辑：liuzhiyun

[公开说明书]

申请号：	01212803	申请日：	2001/03/19
公开号：		公告号：	2473387
授权日：		授权公告日：	2002-1-23
专利类别：	新型	国别省市代码：	83[中国\|武汉]
代理机构代码：	42201	代理人：	方放
发明名称：	内曲线减速机
国际分类号：	F16H 1/24
范畴分类号：	27D
发明人：	陈又林
申请人：	陈又林
申请人地址：	湖北省武汉市武昌彭刘杨路232号
邮编：	430060
文摘：
内曲线减速机，包括输入轴、端盖、壳体、机座、输出轴和减速机构，减速机构为输入轴上套装偏心套，后者再套装圆柱滚动轴承，其外圈装有紧配合的激波套，激波套外圆在传动圈内环槽中作偏心旋转运动，传动圈等分导槽通孔中装有滚动体与激波套外圆和内齿圈曲线形内圈接触，并可在传动圈通孔中径向往复运动，本实用新型结构合理、工艺性好、效率高、功率大，可广泛用于各种机械的减速传动装置。
主权利要求：
一种内曲线减速机，包括输入轴、端盖、壳体、机座、输出轴和减速机构，输入轴通过支承轴承与端盖连接，输出轴通过另一套支承轴承与机座连接，所述端盖、壳体、机座互相连接构成减速机外壳，所述减速机构为输入轴上安装有偏心套，偏心套上安装有圆柱滚动轴承，壳体内孔固定装有内齿圈，圆柱滚动轴承和内齿圈之间套有传动圈、与输出轴固连，沿传动圈外圆轴向开有等分导槽，其与传动圈内环槽形成通孔，各等分导槽内通孔两侧装有挡块，各通孔中装有可作径向往复运动的滚动体，其特征在于：（１）所述圆柱滚动轴承外圈装有紧配合的激波套，激波套外圆可在传动圈内环槽中作偏心旋转运动，所述滚动体与激波套外圆和内齿圈曲线形内圈接触，在传动圈通孔中运动，（２）所述偏心套由两单片偏心套组成，相互错位１８０°，相应圆柱滚动轴承、激波套、滚动体、内齿圈均为两套，共用一付具有两道内环槽的传动圈。
优先权项：

PCT 项

法律状态：[免责声明]

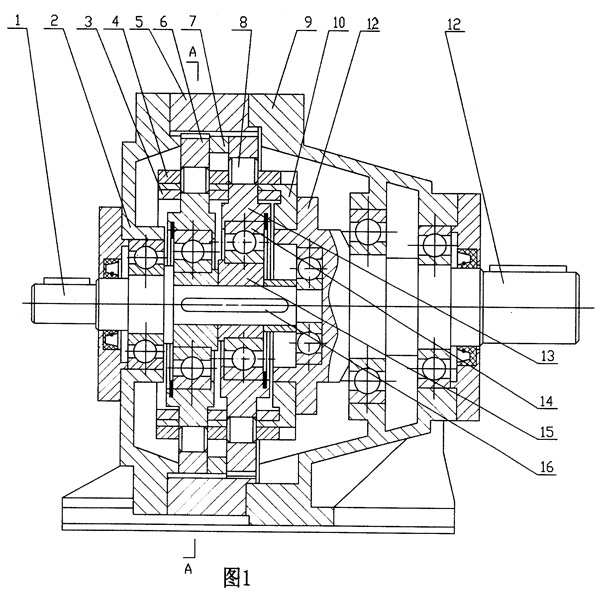

主附图
