速差减速机专利

来源：减速机信息网时间：2008-6-25 8:16:39　　责任编辑：liuzhiyun

[公开说明书] [授权说明书]

申请号：	200510095196	申请日：	2005/10/31
公开日：	2006/04/12	公告日：	2008/01/09
公开号：	1757956	公告号：	100360830
授权日：	2008-1-9	授权公告日：	2008-1-9
专利类别：	发明	国别省市代码：	33[中国\|浙江]
代理机构代码：	33211	代理人：	李友福
发明名称：	速差减速机
国际分类号：	F16H 3/50
范畴分类号：
发明人：	吴师桂
申请人：	吴师桂;浙江恒丰泰减速机制造有限公司
申请人地址：	浙江省温州市瓯海区郭溪镇梅屿工业区2-5号
邮编：	325016
文摘：
本发明涉及机械传动装置，具体地说是以非等速运动的速度差完成力的传递，并具有大传动比的速差减速机。速差减速机设有相互垂直设置的主动轴（１）和从动轴（４）、第１主动锥齿（２）和第２主动锥齿（３），从动轴（４）上滑动套大双锥齿滑动齿轮（５）和小双锥齿滑动齿轮（６），大双锥齿滑动齿轮（５）和小双锥齿滑动的内齿圈（９）之间设有行星齿轮（７）同时与两侧内齿圈（９）啮合，所述行星齿轮轮辐（８）与从动轴（４）传动连接。由于两个双锥齿滑动齿轮因不同径而产生速度差，因而行星齿轮（７）同时受两个双锥齿滑动齿轮异向驱动力和速差平衡驱动力的作用。通过调节两个双锥齿滑动齿轮的直径差，就可以得到所需的传动比，传动比可达数千至数万。另外速差减速机的结构非常简洁、紧凑，因此，体积相对较小。
主权利要求：
速差减速机，其特征在于：所述速差减速机设有相互垂直设置的主动轴（１）和从动轴（４），所述主动轴（１）上一前一后固定设有直径较大的第１主动锥齿（２）和直径较小的第２主动锥齿（３），所述从动轴（４）上滑动套设有齿面相对直径不同的大双锥齿滑动齿轮（５）和小双锥齿滑动齿轮（６），大双锥齿滑动齿轮（５）和小双锥齿滑动齿轮（６）上均设有外齿圈（１０）和内齿圈（９），所述大双锥齿滑动齿轮（５）和小双锥齿滑动齿轮（６）上的内齿圈（９）直径相同，所述大双锥齿滑动齿轮（５）和小双锥齿滑动齿轮（６）分别处在主动轴（１）两侧，所述大双锥齿滑动齿轮（５）的外齿圈（１０）与第１主动锥齿（２）啮合，所述小双锥齿滑动齿轮（６）的外齿圈（１０）与第２主动锥齿（３）啮合，大双锥齿滑动齿轮（５）和小双锥齿滑动的内齿圈（９）之间设有行星齿轮（７）同时与两侧内齿圈（９）啮合，所述行星齿轮轮辐（８）与从动轴（４）传动连接。
优先权项：

PCT 项

法律状态：[免责声明]

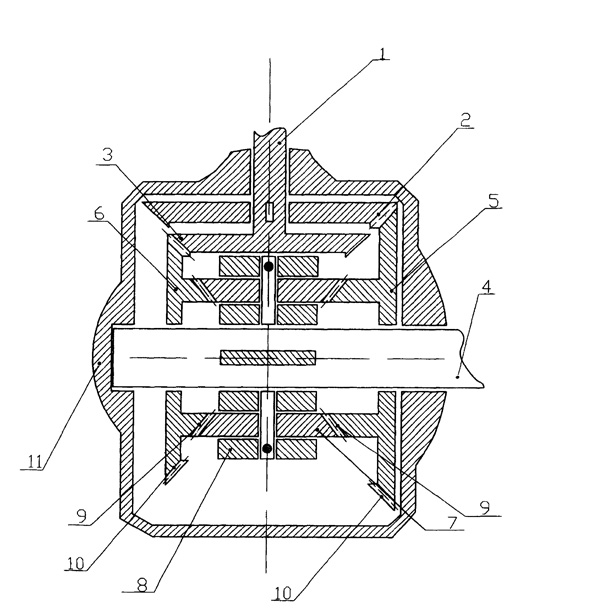

主附图
