| 申请号： |
200510096768 |
申请日： |
2005/09/01 |
| 公开日： |
2006/10/04 |
公告日： |
|
| 公开号： |
1840939 |
公告号： |
|
| 授权日： |
|
授权公告日： |
|
| 专利类别： |
发明 |
国别省市代码： |
32[中国|江苏] |
| 代理机构代码： |
|
代理人： |
|
| 发明名称： |
减速机 |
| 国际分类号： |
F16H 37/16 |
| 范畴分类号： |
27D |
| 发明人： |
陆爱平 |
| 申请人： |
陆爱平 |
| 申请人地址： |
江苏省启东市汇龙镇南苑三村3号301室 |
| 邮编： |
226200 |
| 文摘： |
| 本发明公开一种一级减速传动装置，由多个偏心轮的内孔固定在输入上，每个偏心轮外圆上设置外套，每个外套上分别连接能与滚轮边缘上的滚子轮啮合的钩齿板的左、右连杆位于壳体两侧，滚轮固定在输出轴上，输入轴带动偏心轮旋转当左侧连杆上的钩齿板与滚轮边缘上的滚子轮啮合时，偏心轮带动左侧连杆及钩齿板上的链齿不断拉动滚轮边缘的滚子轮向左旋转，通过换向装置使左侧连杆上的钩齿板与滚子轮脱开，右侧连杆上的钩齿板与滚轮边缘的滚子轮啮，使滚轮右侧连杆带动钩齿板上的链齿拉动滚轮不断向左旋转，利用这样的一级减速传动装置组成的减速机具有传动比大，输出钮矩大，运行过程中可换向，可应用于石油、建筑等机械工业设备上。 |
| 主权利要求： |

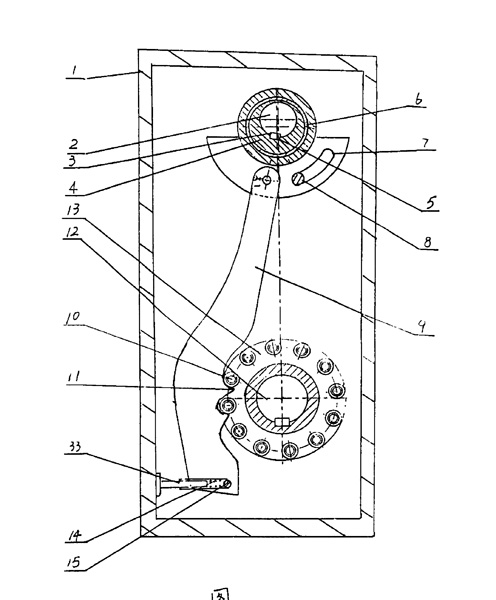

| 一种减速机，包括输入轴、主动轮、被动轮、输出轴、壳体，其特征是上述所述的主动轮是有３至１０个偏心轮（４）组成，每个偏心轮（４）内孔固定在所述的输入轴（２）上，每个偏心轮（４）外园上设置外套（３２），每个外套（３２）上分别连接连杆（２７）位于壳体（１）内一侧，每个连杆（２７）连接能与滚轮（１３）边缘上的滚子轮（１０）啮合的钩齿板（１６）；在工作时至少有１个钩齿板（１６）和滚轮（１３）边缘上的滚子轮（１０）啮合，上述所述的被动轮是边缘上装有滚子轮（１０）的滚轮（１３）固定上输出轴（１２）上，滚轮（１３）边缘上滚子轮（１０）的轴向排数大于或等于钩齿板（１６）数，在连杆（２７）上设置有定位槽（２４），固定销（２１）设置在连杆（２７）定位槽（２４）内位于壳体（１）内，或者每个连杆（２７）上设有能与滚轮（１３）边缘上的滚子轮（１０）啮合的链齿（１１），在工作时至少有１个链齿（１１）和滚轮（１３）边缘上的滚子轮（１０）啮合，钩齿板（１６）背面设置有弹性复位装置。 |
| 优先权项： |
| CN 2005-4-2 2005100386991 |
| PCT 项 |
|
| 法律状态：[免责声明] |
