减速机专利

来源：减速机信息网时间：2008-6-25 9:32:58　　责任编辑：liuzhiyun

[公开说明书]

申请号：	200520140630	申请日：	2005/12/31
公开号：		公告号：	2888191
授权日：	2007-4-11	授权公告日：	2007-4-11
专利类别：	新型	国别省市代码：	32[中国\|江苏]
代理机构代码：		代理人：
发明名称：	减速机
国际分类号：	F16H 37/12
范畴分类号：	27D
发明人：	曹沛红
申请人：	曹沛红
申请人地址：	江苏省启东市汇龙镇南苑三村3号301室
邮编：	226200
文摘：
本实用新型公开一种减速机，输入轴是偏心轴，在偏心轴的中间外圆上设置外套，每个外套上分别连接能与滚轮边缘上的滚子轮啮合的钩齿板的左、右连杆位于壳体两侧，滚轮固定在输出轴上，输入轴带动偏心轮旋转当左侧连杆上的钩齿板与滚轮边缘上的滚子轮啮合时，偏心轮带动左侧连杆及钩齿板上的链齿不断拉动滚轮边缘的滚子轮向左旋转，通过换向装置使左侧连杆上的钩齿板与滚子轮脱开，右侧连杆上的钩齿板与滚轮边缘的滚子轮啮，使滚轮右侧连杆带动钩齿板上的链齿拉动滚轮不断向左旋转，该种减速机具有传动比大，输出钮矩大，运行过程中可换向，广泛应用于石油、建筑等机械工业设备上。
主权利要求：
一种减速机，其特征是输入轴是偏心轴（２），偏心轴（２）中间偏心外圆上设置３－１２个外套（３２），每个外套（３２）上分别连接连杆（２７）位于壳体（１）内一侧，每个连杆（２７）连接能与滚轮（１３）边缘上的滚子轮（１０）啮合的钩齿板（１６）；在工作时至少有１个钩齿板（１６）和对应滚轮（１３）边缘上的滚子轮（１０）啮合，每个滚轮（１３）边缘上装有５－８０个滚子轮（１０），上述所述的连杆（２７）上装有与滚轮（１３）边缘上的滚子轮（１０）啮合的钩齿板（１６）与对应的３－１２个滚轮（１３）分别固定在输出轴（１２）上，且两个相邻滚轮边缘上的滚子轮（１０）在横向排列上相位差是一个等值弧度，在连杆（２７）上设置有定位槽（２４），固定销（２１）设置在连杆（２７）定位槽（２４）内位于壳体（１）内，钩齿板（１６）背面设置有弹性复位装置。
优先权项：

PCT 项

法律状态：[免责声明]

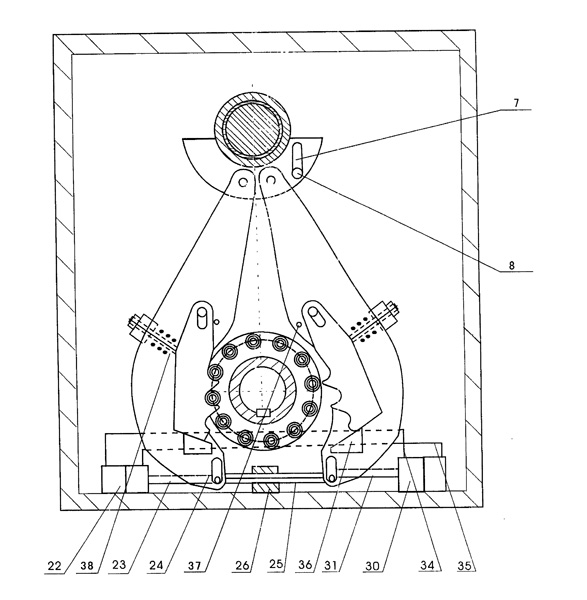

主附图
