双轴四减速减速机 专利
→
我要成为会员
双轴四减速减速机 专利
来源:
减速机信息网
时间:2008-6-26 11:16:55
责任编辑:
liuzhiyun
[
公开说明书
]
申请号:
200420038439
申请日:
2004/02/20
公开号:
公告号:
2677700
授权日:
2005-2-9
授权公告日:
2005-2-9
专利类别:
新型
国别省市代码:
88[中国|济南]
代理机构代码:
37105
代理人:
马祥明
发明名称:
双轴四减速减速机
国际分类号:
F16H 3/08;F16H 3/093
范畴分类号:
27D
发明人:
欧阳光顺
申请人:
欧阳光顺
申请人地址:
山东省济南市济阳县崔寨镇驻地济南顺玉机械有限公司
邮编:
251401
文摘:
本实用新型公开了一种双轴四减速减速机属于一种机械传动装置,特别是减速装置。它包括外壳体、外壳盖、输入轴、输出轴、齿轮,其结构为,外壳体上装有平行的一轴、二轴、动力输出轴,一轴上装有可自由转动的一轴齿轮组甲和一轴齿轮组乙、二轴上装有可自由转动的二轴齿轮组甲和二轴齿轮组乙、动力输出轴上固定着输出轴齿轮,外壳盖上固定着输入轴轴承座,输入轴上固定着输入轴齿轮。各齿轮组分别由大直径齿数多的齿轮和小直径齿数少的齿轮组成。本实用新型提供的减速机仅用两根轴就实现四级变速整个设备体积小,变速比大,可以达到500∶1或更高。适用于塑料大棚卷帘机等需要低转速的设备使用。
主权利要求:
一种双轴四减速减速机,包括外壳体、外壳盖、输入轴、输出轴、齿轮,其特征在于:外壳体上装有平行的一轴、二轴、动力输出轴,一轴上装有一轴齿轮组甲和一轴齿轮组乙、两组中至少有一组可以绕轴自由转动,二轴上装有二轴齿轮组甲和二轴齿轮组乙、两组中至少有一组可以绕轴自由转动,动力输出轴上固定着输出轴齿轮,外壳盖上固定着输入轴轴承座,输入轴上固定着输入轴齿轮,各齿轮组分别由大直径齿数多的齿轮和小直径齿数少的齿轮组成,输入轴齿轮与一轴齿轮组甲的大直径齿轮啮合,一轴齿轮组甲的小直径齿轮与二轴齿轮组甲的大直径齿轮啮合,二轴齿轮组甲的小直径齿轮与一轴齿轮组乙的大直径齿轮啮合,一轴齿轮组乙的小直径齿轮与二轴齿轮组乙的大直径齿轮啮合,二轴齿轮组乙的小直径齿轮与输出轴齿轮啮合。
优先权项:
PCT 项
法律状态:
[
免责声明
]
2007-4-18;因费用终止日

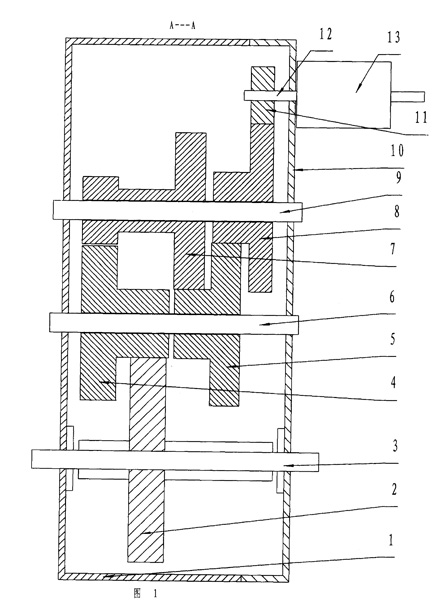

主附图
【
