换向减速机专利

来源：减速机信息网时间：2008-6-26 14:55:59　　责任编辑：liuzhiyun

[公开说明书]

申请号：	200510065846	申请日：	2005/04/09
公开日：	2006/10/11	公告日：
公开号：	1844714	公告号：
授权日：		授权公告日：
专利类别：	发明	国别省市代码：	32[中国\|江苏]
代理机构代码：		代理人：
发明名称：	换向减速机
国际分类号：	F16H 61/00;E21B 43/00
范畴分类号：	27D
发明人：	吴忠敏;龚陈
申请人：	龚陈
申请人地址：	江苏省启东市文卫新村25号
邮编：	226200
文摘：
本发明公开了一种换向减速机在输入轴上安装偏心轮，偏心轮轴承、拉板套，在拉板套上铰连左拉板、右拉板，左右拉板上分别铰连拉钩，左右拉钩上分别固定导块，在输出轴上安装套筒滚子轮，用液压程控或机械程控改变布置在套筒滚子轮两侧的拉钩与套筒滚子轮的啮合使减速机的输出轴正反旋转，一级传动，大传动比，制造成本低，可靠性高，寿命长，用于石油工业的抽油机，往复泵，制造业的提升机，长冲程往复机械。
主权利要求：
一种换向减速机包括壳体，换向装置，主动轮，被动轮，输出轴，输入轴，其特征在上述所述的输入轴（１）上固定偏心轮（２），偏心轮（２）外圆上有偏心轴承（３），偏心轮轴承（３）外圆上有拉板套（４），拉板套（４）上分别铰连左拉板（５）、右拉板（６）；左拉板（５）上铰连左拉钩（７），左拉钩（７）上固定左拉钩导块（９）；用左拉钩导块销（１１）与左拉板（５）铰连；在右拉板（６）上铰连右拉钩（８），右拉钩（８）上固定右拉钩导块（１０）用右拉钩导块销（１２）与右拉板（６）铰连，在输出轴（１３）上固定套筒滚子轮（１４），在底板（２６）上固定左程控液力缸（１５）、右程控液力缸（１６），左拉板导板（２１），右拉板导板（２２）；在左程控液力缸（１５）内装左柱塞（１７），用左拉板锁定器（１９）与左拉板导板（２１）连接，在右程控液力缸（１６）内装有右柱塞（１８），用右拉板锁定器（２０）与右拉板导板（２２）连接，解锁弹簧（２４）套在推杆（２３）上，拉板套（４）两侧设置有左限位板（２７），右限位板（２８）。
优先权项：

PCT 项

法律状态：[免责声明]

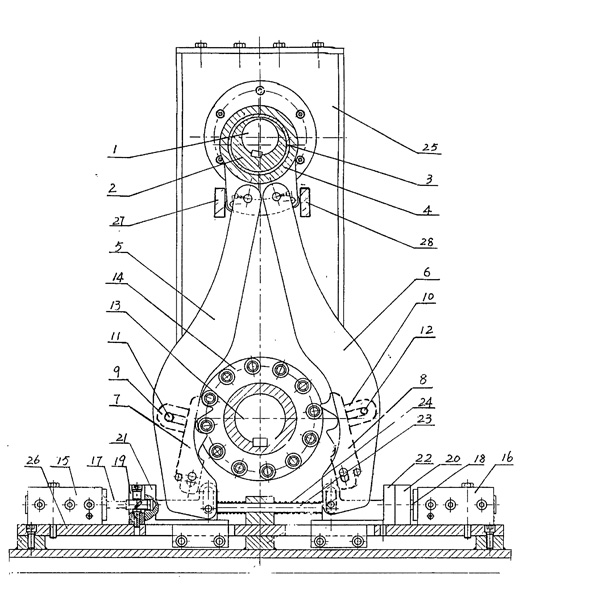

主附图
