| 申请号： |
200620006386 |
申请日： |
2006/02/27 |
| 公开号： |
|
公告号： |
2893311 |
| 授权日： |
2007-4-25 |
授权公告日： |
2007-4-25 |
| 专利类别： |
新型 |
国别省市代码： |
15[中国|内蒙] |
| 代理机构代码： |
15100 |
代理人： |
王社 |
| 发明名称： |
深井减速机 |
| 国际分类号： |
F16H 1/32 |
| 范畴分类号： |
27D |
| 发明人： |
杨天博 |
| 申请人： |
杨天博 |
| 申请人地址： |
内蒙古自治区呼和浩特市呼伦贝尔南路147号内蒙古国土资源厅 |
| 邮编： |
010020 |
| 文摘： |
| 本实用新型公开一种深井减速机，主要结构特征是双联行星齿轮安装在输入轴的偏心轴颈上，其下端的小齿轮与固定齿圈相啮合，上端的齿圈与输出轴上的小齿轮相啮合。输入轴、双联行星齿轮和输出轴均用承受径向载荷的轴承和承受轴向载荷的轴承支承。行星齿轮在齿圈内作既有公转又有自转的行星运动，并带动输出轴上的小齿轮转动。本实用新型可使用在１０００米以下的深井中，并能在１００℃－２００℃的高温中及１０兆帕以上的高压下稳定运转，其超载能力及耐热、抗磨损性能均极强，结构简单紧凑，生产成本较低。 |
| 主权利要求： |

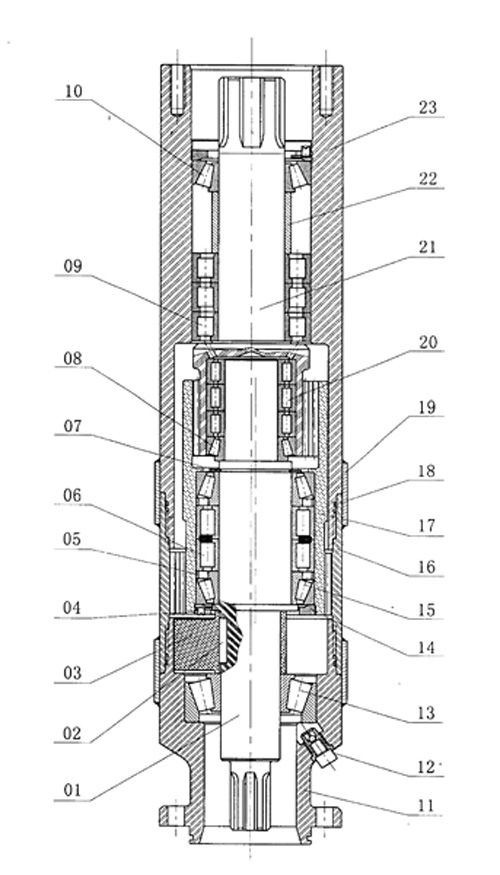

| 深井减速机，包括双联行星齿轮、输入轴、输出轴、轴承，其特征是：双联行星齿轮（１７）通过承受径向载荷的轴承（０６）和承受轴向载荷的轴承（１５）安装在输入轴（０１）的偏心轴颈上，输入轴（０１）下端用能承受轴向载荷和径向载荷的轴承（１３）安装在下接头（１１）上；上端用能承受轴向载荷的轴承（０８）和承受径向载荷的轴承（２０）安装在输出轴（２１）下端的小齿轮的孔内，将输入轴（０１）保持在减速机的中心位置，双联行星齿轮（１７）下端的小齿轮与外壳（１６）上的固定齿圈相啮合；双联行星齿轮（１７）上端的内齿圈又和输出轴（２１）下端的小齿轮相啮合，输出轴（２１）用承受径向载荷的轴承（０９）和承受轴向载荷的轴承（１０）安装在上接头（２３）上，在输入轴（０１）上还要安装一个平衡块（０３），通过键（０２）固定在输入轴（０１）上。 |
| 优先权项： |
|
| PCT 项 |
|
| 法律状态：[免责声明] |
