| 发明名称： |
潜油泵专用减速机 |
| 国际分类号： |
E21B 43/00;F04B 49/20;F16H 1/28 |
| 范畴分类号： |
|
| 发明人： |
王欣;杨天博 |
| 申请人： |
王欣;杨天博 |
| 申请人地址： |
天津市西青开发区业盛道建福路7号天津市油田采油成套设备有限公? |
| 邮编： |
300381 |
| 文摘： |

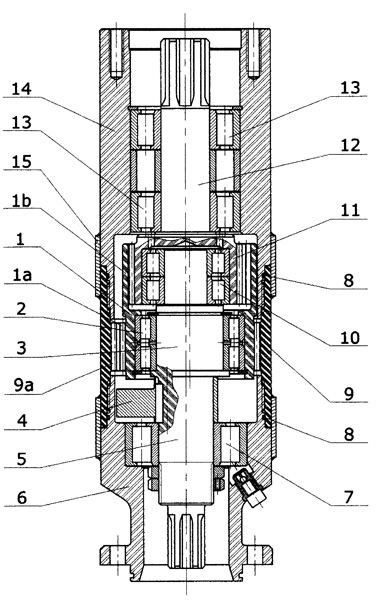

| 一种潜油泵专用减速机，其主要结构特征是双联行星齿轮安装在输入轴的偏心轴颈上，其下端的小齿轮与固定齿圈相啮合，上端的齿圈与输出轴上的小齿轮相啮合，输入轴的下端安装在下接头上，上端安装在输出轴上，输出轴则安装在上接头上；由于偏心轴颈的作用，使行星齿轮在齿圈内作既有公转又有自转的行星运动，并带动输出轴上的小齿轮转动，输出轴即可将该转速输出。本实用新型可使用在深度大于１０００米的深井中，并能在１００℃－２００℃的高温下及１０兆帕以上的高压下稳定运转，其超载能力及耐热、抗磨损性能均极强，结构简单紧凑，生产成本较低。 |
| 主权利要求： |
| 一种潜油泵专用减速机，其特征在于它是由双联行星齿轮、输入轴、输出轴、轴承及其它有关零件构成；所说的双联行星齿轮通过轴承Ⅰ安装于输入轴的偏心轴颈上，输入轴下端用轴承Ⅱ安装于机体的下接头上，其上端用轴承Ⅲ安装在输出轴下端的小齿轮的孔内；双联行星齿轮下端的小齿轮与外壳上的固定齿圈相啮合，同时双联齿轮上端的内齿圈又和输出轴下端的小齿轮相啮合，作为输出的减速输出轴用两套轴承Ⅳ安装于机体上接头上；在输入轴上还安装有一个用以平衡偏心轴颈上的全部离心力的平衡铁；外壳与其内的固定齿圈制成一整体，带齿圈的外壳与下接头和上接头用螺纹连接成整体，且连接处有对接口进行密封的Ｏ型密封圈；所说的相互啮合的齿轮关系为：双联行星齿轮下端的小齿轮采用４０个齿，与之相啮合的外壳上的固定齿圈采用４２个齿，双联行星齿轮上端的内齿圈采用个齿，与之相啮合的小齿轮采用个齿；所有齿轮均采用模数为２．７５、齿形角为２０度的短齿齿形进行设计。 |
