单边双传动减速机专利

来源：减速机信息网时间：2008-6-26 9:47:40　　责任编辑：liuzhiyun

[公开说明书]

申请号：	200320104485	申请日：	2003/12/18
公开号：		公告号：	2670668
授权日：	2005-1-12	授权公告日：	2005-1-12
专利类别：	新型	国别省市代码：	85[]
代理机构代码：	50102	代理人：	盛元坤
发明名称：	单边双传动减速机
国际分类号：	F16H 1/22
范畴分类号：	27D
发明人：	周存斌;李兴亚
申请人：	重庆重载齿轮传动设备有限公司
申请人地址：	重庆市高新区渝新路129号附17-5-1
邮编：	400039
文摘：
本实用新型是一种单边双传动减速机，它的主要特征在于输入轴（１）采用２个径向轴承（１１）实现两点静定结构支承；减速机箱体采用上下左右分型结构。它的传动过程是：能量通过输入轴（１）上的输入齿轮（２）带动浮动轴（５）上的一级大齿轮（３），再通过对称于一级大齿轮（３）的一对二级小齿轮（４）将功率双分流，分别传递给两根结构相同、上下平行对称的驱动轴（６）上的左旋二级大齿轮（１０）和右旋二级大齿轮（７），最后通过驱动轴（６）上的自校式小齿轮（８）与磨机大齿圈（１７）啮合，从而驱动磨机回转。本实用新型减速机，结构紧凑，传递效率高，运行安全可靠、维修方便，而且造价较低，很适合与大型水泥磨机配套，也适合与其他领域的大型研磨机配套使用。
主权利要求：
一种单边双传动减速机，包括有一根输入轴（１）、一根浮动轴（５）和二根上下平行的驱动轴（６），输入轴（１）上有输入齿轮（２），浮动轴（５）上装配有一级大齿轮（３）和二级小齿轮（４），二根上下平行的驱动轴（６）上分别装配有右旋二级大齿轮（７）或左旋二级大齿轮（１０）和自校式小齿轮（８），还包括有减速机箱体，其特征在于：　　　　１）输入轴（１）采用２个径向轴承（１１）实现两点静定结构支承；　　　　２）减速机箱体由左箱体（１２）、上箱体（１３）、右箱体（１４）和下箱体（１５）四部分组合而成，以方便机体的拆卸维修。
优先权项：

PCT 项

法律状态：[免责声明]	2008-2-6;因费用终止日

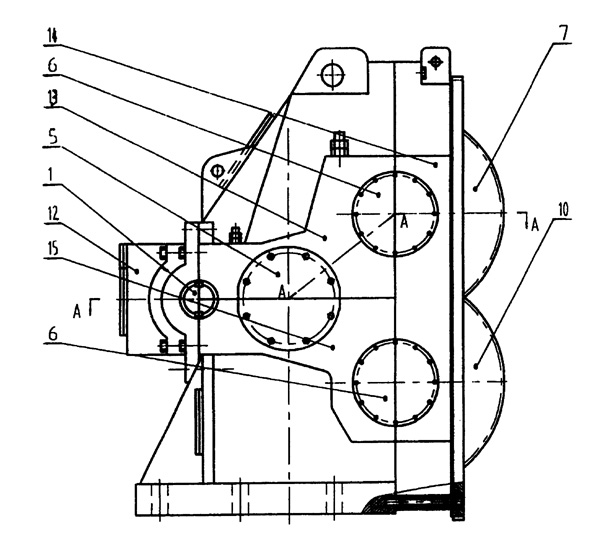

主附图
