| 申请号： |
86208957 |
申请日： |
1986/11/03 |
| 公开号： |
|
公告号： |
|
| 授权日： |
1987-12-23 |
授权公告日： |
1988-3-16 |
| 专利类别： |
新型 |
国别省市代码： |
43[中国|湖南] |
| 代理机构代码： |
43113 |
代理人： |
徐其洲 |
| 发明名称： |
水涡轮减速机 |
| 国际分类号： |
E21C 25/60 |
| 范畴分类号： |
25A26G |
| 发明人： |
仇铭佳 |
| 申请人： |
中国石油化工总公司长岭炼油厂 |
| 申请人地址： |
湖南省岳阳市北区 |
| 邮编： |
|
| 文摘： |
| 本实用新型系提供一种改进的水涡轮减速机，它以高压水射流来切割焦层或煤层．适用于炼油厂无井架水力除焦或煤矿采煤以及类似切割物料的场合．其特征在于增加水涡轮转子和定子的组数，改进密封结构，改用摩擦力小的密闭盘根，增大高压水流道的通流面积，从而大幅度提高使用寿命，实现长周期运转． |
| 主权利要求： |

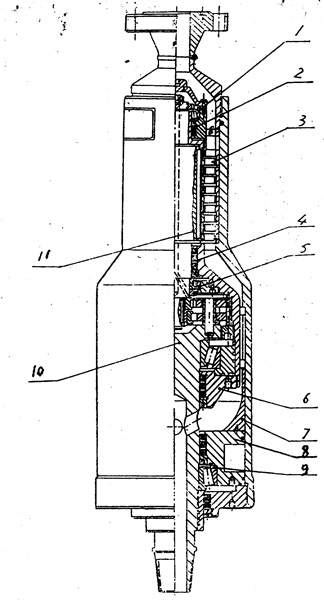

| 一种水涡轮减速机，它由水涡轮定子和转子组成的动力源部份，行星摆线齿轮减速机部份，输入轴及其密封部份，以及输出轴及其密封部份所组成，本实用新型的特征在于： ａ、水涡轮的定子和转子组〔３〕的组数在五组以上（包括五组）。 ｂ、输入轴〔１１〕的上轴承密封结构，由轴承座〔１３〕，轴承调整垫〔１４〕，摩擦力小的密封盘根〔２〕，盘根垫圈〔１２〕，盘根背帽〔１５〕等组成。 ｃ、输入轴〔１１〕的下轴承〔５〕，安装在密封盘根〔４〕的下部，轴承〔５〕上面装有摩擦力小的密封盘根〔４〕。 ｄ、输出轴〔１０〕的下轴承〔９〕的上面，装有轴承调整垫〔２３〕，下面装有加长螺母〔２１〕，并在下轴承〔９〕的上下都装有摩擦力小的密封盘根〔１９〕和〔２０〕。 ｅ、输出轴〔１０〕的上轴承填料箱〔６〕的下部，呈截圆锥台形，输出轴〔１０〕的下轴承座〔８〕的顶部呈平面，并在其平面上装有内表面为球形外表面为圆柱状的衬套〔７〕。 |
| 优先权项： |
|
| PCT 项 |
|
| 法律状态：[免责声明] |
1992-2-12;续延日
1994-12-21;因费用终止日 |
