摆线针轮减速机专利

来源：减速机信息网时间：2008-6-28 10:53:14　　责任编辑：liuzhiyun

[公开说明书]

申请号：	88213047	申请日：	1988/09/09
公开号：		公告号：	2076186
授权日：	1991-8-21	授权公告日：	1992-1-8
专利类别：	新型	国别省市代码：	61[中国\|陕西]
代理机构代码：	61100	代理人：	徐秦中
发明名称：	摆线针轮减速机
国际分类号：	F16H 1/32
范畴分类号：	27D
发明人：	刘海生
申请人：	陕西省前进机械厂
申请人地址：	陕西省歧山26号信箱
邮编：	722406
文摘：
本实用新型属于机械传动装置，是一种摆线针轮行星减速装置。它是以两个同轴心安装的摆线内齿圈和摆线外齿轮作中心轮，以针齿轮作行星轮，其中内齿圈固定在机壳上，外齿轮与输出轴固联，针齿轮偏心套装在输入轴上，且与内齿圈和外齿轮双重啮合。当输入轴转动时，带动针齿轮沿内齿圈作行星运动，针齿轮又带动外齿轮作定轴转动，将运动输出，因此本装置省去了传统的等角速输出机构。当传动比较小时，本装置还可作升速机应用。
主权利要求：
一种摆线针轮减速机，包括一个输入轴６，一个轴出轴１２和与针齿轮３相啮合的摆线齿轮，其特征是：所说的针齿轮３套装在输入轴６的偏心轮５上，所说的摆线齿轮有两个，一个是固定在机壳９上的摆线内齿轮２，另一个是固联在输出轴１２上的摆线外齿轮１，内齿轮２和外齿轮１同轴心，并均与针齿轮３啮合。
优先权项：

PCT 项

法律状态：[免责声明]	1995-11-1;因费用终止日

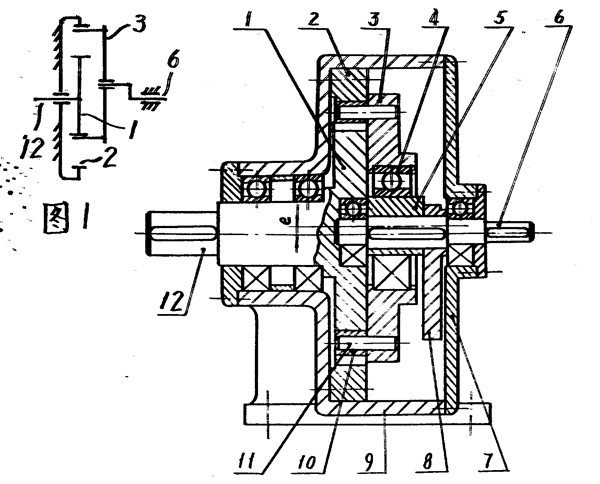

主附图

摆线针轮减速机
