通轴式摆线针轮减速机专利

来源：减速机信息网时间：2008-6-28 11:39:08　　责任编辑：liuzhiyun

[公开说明书]

申请号：	94207792	申请日：	1994/04/18
公开号：		公告号：	2194434
授权日：	1995-3-24	授权公告日：	1995-4-12
专利类别：	新型	国别省市代码：	22[中国\|吉林]
代理机构代码：	00000	代理人：
发明名称：	通轴式摆线针轮减速机
国际分类号：	F16H 1/20
范畴分类号：	27D
发明人：	谢志超
申请人：	谢志超
申请人地址：	吉林省东丰县东丰镇西街一委一组联合楼一口四楼
邮编：	136300
文摘：
本实用新型公开了一种通轴式摆线针轮减速机，它在不改变同类减速机输入及减速机构的同时，由穿过摆线轮销孔的８～１２个销轴将两端分别与输出轴及支承轴的端盘紧固联接，使输出轴－销轴－支承轴成为一中心轴，中心轴两端装有轴承，分别座于左右端盖上，使得销轴及输出轴均呈简支式受力状态，从而克服了同类减速机销轴悬臂支承、输出轴为半轴又悬臂的缺点，使主机具有更高的运行稳定性、更长的使用寿命及高的机械效率。
主权利要求：
通轴式摆线针轮减速机，它由机座［１２］（与左端盖一体）、针齿壳［３］、右端盖［４］、针齿销［９］、针齿套［１０］、输入轴［６］、偏心套［７］、间隔环［８］、摆线轮［１１］、输出轴［１３］、销轴［１］、销套［２］、支承轴［５］构成，其特征在于：输出轴［１３］右端及支承轴［５］左端均为端盘，并且由穿过摆线轮［１１］销孔的８～１２个销轴［１］将两端分别与输出轴［１３］的端盘及支承轴［５］的端盖紧固联接，使输出轴［１３］－销轴［１］－支承轴［５］成为一中心轴，中心轴两端装有轴承，分别座于左右端盖［１２］、［４］上。
优先权项：

PCT 项

法律状态：[免责声明]	2000-6-21;因费用终止日

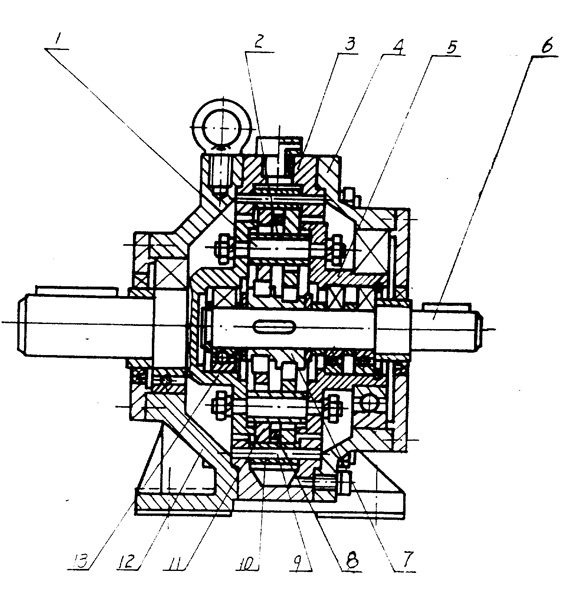

主附图

通轴式摆线针轮减速机
