轮毂式减速机专利

来源：减速机信息网时间：2008-6-28 14:15:00　　责任编辑：liuzhiyun

[公开说明书]

申请号：	91107185	申请日：	1991/04/23
公开日：	1992/04/29	公告日：
公开号：	1060700	公告号：	1023422
授权日：	1993-10-10	授权公告日：	1994-1-5
专利类别：	发明	国别省市代码：	51[中国\|四川]
代理机构代码：	00000	代理人：
发明名称：	轮毂式减速机
国际分类号：	F16H 37/00;F16H 57/02
范畴分类号：	27D
发明人：	袁正敏
申请人：	袁正敏
申请人地址：	四川省成都市95信箱705分箱
邮编：	610092
文摘：
轮毂式减速机，一种新型传动装置，适用于皮带、链条等挠性件作初级传动的场合，由轮毂输入机构、啮合输出机构和机架构成。轮毂只有一般带轮大小，将啮合输出机构和机架装在轮毂内，只有轴伸和地脚露出外面，结构紧凑，输出轴可往两端伸出，总传动比范围宽ｉ＝３－２００，总效率高η≥０．９２，强度高、寿命长、噪音低、传动平稳、起停扭矩柔和、过载自动保护，可在化工、轻工、建筑、运输、农业机械等各个领域广泛使用。
主权利要求：
轮毂式减速机，由轮毂输入机构，啮合输出机构和机架构成，其特征在于：　　ａ．轮毂输入机构由一个转筒，两个端盖，若干螺钉构成一个轮毂，用两个轴承在支架外定位，可绕支架轴线旋转，端盖上有油封、放油螺嘴、配重，转筒内壁开有偏心孔，偏心距为ｅ，转筒外表，可按挠性传动件的几何参数加工成平胶带槽，园胶带槽，三角胶带槽，同步胶带齿，或链轮齿，以便安装胶带或链条。　　ｂ．啮合输出机构由啮合副、输出轴、键组成，用轴承在支架内定位，啮合副的主动啮合件外周成园柱形，与转筒内壁偏心孔滑配，在转筒驱动下，作半径等于ｅ的平面平移运动，而不是作行星运动，被动啮合件装在主动啮合件里面，按少齿差啮合原理进行减速和增加力矩，啮合副可以选用外摆线齿轮啮合副，内摆线齿轮啮合副，渐开线齿轮啮合副，园弧齿轮啮合副，活齿啮合副，以及其它共曲线啮合副，输出轴可以往一端伸出，也可往两端伸出。　　ｃ．机架由前支架、后支架、销轴、紧固件组成刚体静件，支架形如一端带法兰盘的短管，法兰盘孔内装入销轴，导油片装于支架外边，对滑油导向以满足润滑，机架可采用两端支承，也可采用一端支承。
优先权项：

PCT 项

法律状态：[免责声明]	1996-5-15;因费用终止日

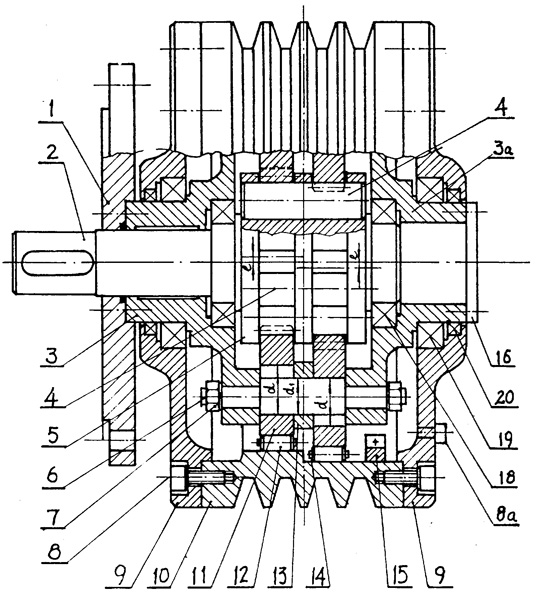

主附图

轮毂式减速机
