螺杆减速机专利

来源：减速机信息网时间：2008-6-28 14:31:14　　责任编辑：liuzhiyun

[公开说明书]

申请号：	95113214	申请日：	1995/12/19
公开日：	1998/11/18	公告日：
公开号：	1199149	公告号：
授权日：		授权公告日：
专利类别：	发明	国别省市代码：	51[中国\|四川]
代理机构代码：	00000	代理人：
发明名称：	螺杆减速机
国际分类号：	F16H 1/06
范畴分类号：	27D
发明人：	袁正敏
申请人：	袁正敏
申请人地址：	四川省成都市黄田坝163-1-5号
邮编：	610091
文摘：
螺杆减速机，外形与圆柱齿轮减速机相同，结构也相似，其特征是啮合副为螺杆和斜齿摆线齿轮。螺杆转一周，斜齿轮转一齿，单级传动比３～３０。螺杆横截面为圆形，啮合时在斜齿面上滚动，噪音低，强度高，零件少，体积小，专机生产，成本较低，可在农、工、商、轻、化、纺、食等行业的机械定比啮合传动中广泛应用。
主权利要求：
螺杆减速机，由高速组、低速组和机座构成，其特征在于：啮合副为螺杆和斜齿摆线齿轮。ａ．螺杆参与啮合的部位，是一圈螺旋升角很大而中径很小的螺旋体，其任何横截面都是半径为ｒ↓［２］的园，（ｒ↓［２］－螺杆半径），其园心Ｏ↓［２］绕主轴线Ｏ↓［１］－Ｏ↓［１］成螺旋形变动，Ｏ↓［１］变动轨迹的轴向投影，是螺旋中径园，其半径ｒ↓［１］也是摆线齿形的短幅半径。ｂ．斜齿摆线齿轮的横截面外形曲线，为短幅外摆线等距曲线，其基园半径Ｒ为滚园半径ｒ的ｉ倍（ｉ－传动比），短幅半径ｒ↓［１］与螺杆的螺旋中径园半径ｒ↓［１］相等，斜齿的螺旋角β，与螺杆的螺旋升角α互为余角，即：α＋β＝９０°。
优先权项：

PCT 项

法律状态：[免责声明]	2001-6-27;视撤日

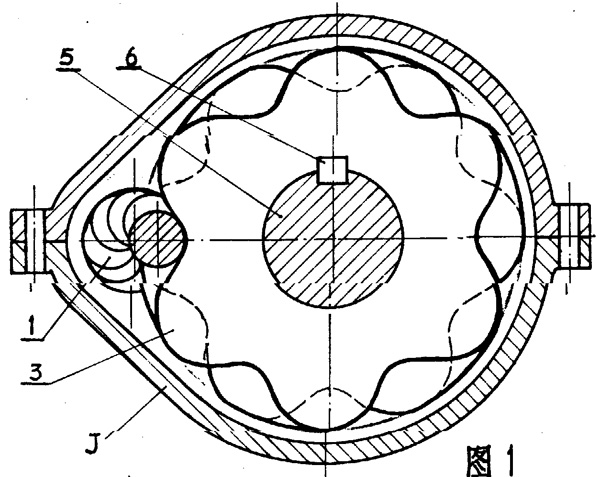

主附图

螺杆减速机
