[公开说明书]

申请号: 93238499 申请日: 1993/04/13
公开号: 公告号: 2172372
授权日: 1994-5-1 授权公告日: 1994-7-20
专利类别: 新型 国别省市代码: 51[中国|四川]
代理机构代码: 51100 代理人: 谢焕武
发明名称: 杠杆式减速机
国际分类号: F16H 21/10
范畴分类号: 27D
发明人: 许永明
申请人: 许永明
申请人地址: 四川省成都市均隆街65号
邮编: 610061
文摘:
一种结构简单、体积较小的减速机,主要由机壳、偏心轮、偏心轮套、杠杆、弹性拨齿和单向齿轮构成。偏心轮轴、杠杆支点轴和单向齿轮轴均由机壳支承。杠杆的一端与偏心轮套上设置的滑槽滑动配合,另一端与弹性拨齿相接。
主权利要求:
一种杠杆式减速机,具有机壳(1)、主动轮(2、3)、杠杆(9、10)、杠杆支点轴(13)和齿向向一个方向偏转的单向从动齿轮(20),杠杆(9、10)中部铰接于杠杆支点轴(13)上,杠杆(9、10)的一端通过传动件与主动轮(2、3)相连接,杠杆的另一端与齿形驱动件相接,齿形驱动件与单向从动齿轮(20)相啮合,主动轮轮轴(4)、杠杆支点轴(13)和单向从动齿轮轮轴(21)均由机壳(1)支承,其特征是主动轮为偏心轮(2、3),主动轮(2、3)与杠杆(9、10)之间的传动件为偏心轮套(5、6),偏心轮套(5、6)活动套设于偏心轮(2、3)的外沿,偏心轮套(5、6)上设置有滑槽(7、8),杠杆(9、10)的一端与该滑槽(7、8)滑动配合,与杠杆(9、10)的另一端相接的齿形驱动件为可前后伸缩的弹性拨齿。
优先权项:
PCT 项
法律状态:[免责声明] 1996-6-5;因费用终止日

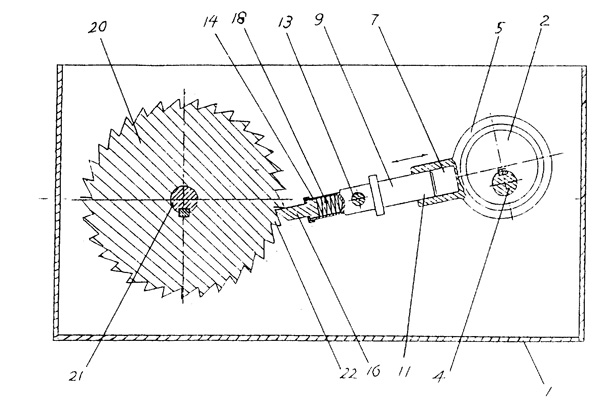

主附图

杠杆式减速机
