一种摆杆棘轮减速机专利

来源：减速机信息网时间：2008-6-28 16:27:51　　责任编辑：liuzhiyun

[公开说明书] [授权说明书]

申请号：	97114201	申请日：	1997/07/30
公开日：	1998/03/04	公告日：
公开号：	1174950	公告号：	1059261
授权日：		授权公告日：	2000-12-6
专利类别：	发明	国别省市代码：	81[中国\|广州]
代理机构代码：	44100	代理人：	郭晓桂
发明名称：	一种摆杆棘轮减速机
国际分类号：	F16H 49/00
范畴分类号：	27D
发明人：	潘业权
申请人：	潘业权
申请人地址：	广东省广州市光塔路121号601室
邮编：	510180
文摘：
一种摆杆棘轮减速机，利用“行星轮系”传动原理，由转臂轴承、摆杆、棘齿圈等构件组成几个按圆周均布且等效于摆动从动杆凸轮机构的啮合付，传力接触部分用顺延间隔相同的局部齿廓替代传统顺序相邻的局部齿廓。在转臂轴承驱动下，摆杆以不低的频率，对每个棘齿周节行程实现无齿隙的相同拨动并连续传递扭矩。本减速机特别适用于中、低速重载传动，具有结构紧凑、大速比、易制造、寿命长等优点，适用于矿山、机械、建筑等行业。
主权利要求：
一种摆杆棘轮减速机，壳体内壁有棘齿圈（８），输入轴（１）的两个支承轴承（１６、１７）一个装在壳体前盖（２）上，另一个装在输出轴（１０）内端的拨盘（９）上，圆周均布的多个拨销（５）将拨盘（９）和装在前盖内侧的转盘（３）连为一体，其特征在于，输入轴（１）上装转臂轴承（１１），各拨销（５）上铰接摆杆（６），摆杆（６）的一端为凸弧面（６ａ），摆杆（６）的另一端铰接可卡住棘齿圈（８）的棘爪（１２），棘爪（１２）的铰轴（１４）外固有半封闭的转套（１３）以限制棘爪（１２）的摆动角度，铰轴（１４）上套有扭簧（１５）使棘爪（１２）相对摆杆（６）处于张开状态，转臂轴承（１１）侧面的输入轴（１）上套有可活动的圆环（４），有多个拉簧（７）的一端与拨杆（６）相连，另一端与圆环（４）相连，使各摆杆（６）有凸弧面（６ａ）的一端与转臂轴承（１１）的外环始终保持接触。
优先权项：

PCT 项

法律状态：[免责声明]	2002-9-18;因费用终止日

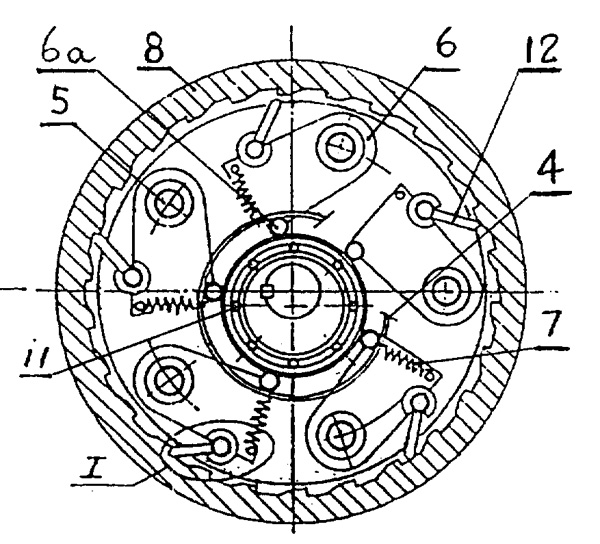

主附图

一种摆杆棘轮减速机
