| 申请号： |
92202030 |
申请日： |
1992/02/02 |
| 公开号： |
|
公告号： |
2114059 |
| 授权日： |
1992-12-16 |
授权公告日： |
1993-5-5 |
| 专利类别： |
新型 |
国别省市代码： |
33[中国|浙江] |
| 代理机构代码： |
33104 |
代理人： |
刘兆林 |
| 发明名称： |
蛇腹式摆线减速机 |
| 国际分类号： |
F16H 1/00 |
| 范畴分类号： |
27D |
| 发明人： |
方先和;林上夫 |
| 申请人： |
浙江省平阳机器厂 |
| 申请人地址： |
浙江省平阳县鳌江镇望江街 |
| 邮编： |
325401 |
| 文摘： |
| 蛇腹式摆线减速机，由输入轴（１２）、端盖（１１）、机座（２）、输出轴（１）与减速机构组成，其特征在于输入轴上安装有激波器，即安装偏心套与圆柱滚子轴承紧配合；在内齿圈与圆柱滚子轴承之间还安装蠕动器，即钢球与滚柱滚动啮合，滚柱与钢球嵌放在传动圈中，内齿圈上有呈摆线曲线形状的内齿，钢球与其啮合；传动圈上有联接轴销与输出轴固定连接，在内齿圈外侧安装有圈壳与端盖和机座紧固连接具有承载能力强、转矩大、效率高、运转平稳、噪声低、寿命长的特点，广泛用在工程、起重、运输机械等各行业中。 |
| 主权利要求： |

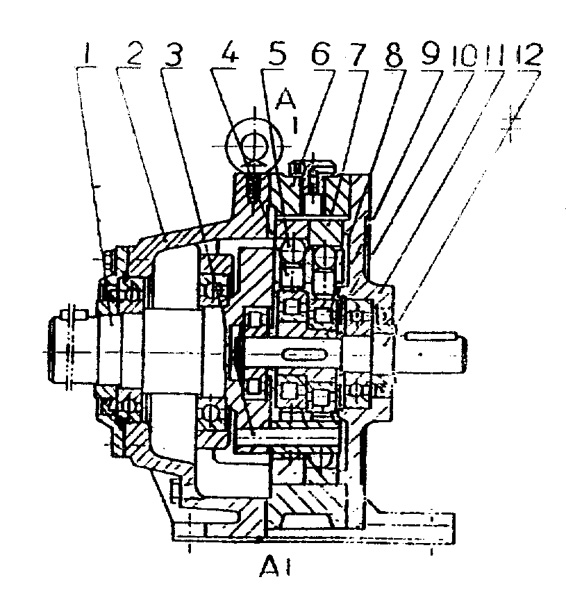

| 蛇腹摆线减速机，由输入轴（１２）、端盖（１１）、机座（２）、输出轴（１）与减速机构组成，其特征在于：所说的减速机构是由输入轴（１２）上安装有激波器，即在输入轴（１２）上安装偏心套（１０）与圆柱滚子轴承（９）紧配合；在内齿圈（７）与圆柱滚子轴承（９）之间还安装蠕动器，即钢球（５）与滚柱（４）滚动啮合，且滚柱（４）与其上部的钢球（５）嵌放在传动圈（８）中；内齿圈（７）上有呈摆线曲线形状的内齿，钢球（５）与其啮合；传动圈（８）上有联接轴销（３）与输出轴（１）固定连接，在内齿圈（７）外侧安装有圈壳（６）与端盖（１１）和机座（２）紧固连接。 |
| 优先权项： |
|
| PCT 项 |
|
| 法律状态：[免责声明] |
2000-4-5;因费用终止日
1997-2-26;续延日 |
